Dupleks plat fig 8 zipcord vesel optiese kabel

The duplex flat fig 8 zipcord fiber optic cable uses Φ900μm or Φ600um tight-buffered optical fiber as the optical transmission medium, covered with a layer of aramid as a force-reinforced unit, and extruded with an 8-shaped polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, low-smoke, halogen-free, vlamvertrager) skede.

Stuur navraag

Produk Beskrywing

Kenmerke

Stywe buffervesel gemak van stroping

Strak buffervesel het uitstekende vlamvertragende werkverrigting

Aramid -versterkingselement gee die kabel uitstekende treksterkte

Die 8-vormige skede is maklik om af te skil en te gebruik vir takke

Die buitenste materiaal is korrosiebestand, waterdig, UV-weerstandig, vlamvertrager en omgewingsvriendelik.

Aansoeke

Dupleks optiese vesel patchcord of varkstert

Binne -verspreiding

Verbinding tussen instrumente, kommunikasietoerusting

Standaarde

Voldoen aan die standaarde van YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11, ens. Benewens gewone PVC-produkte, is daar ook produkte wat ULOFNR en OFNP-sertifisering geslaag het. LSZH-produkte gebruik verskillende materiale om aan IEC60332-1 of IEC60332-3C of OFNR-sertifisering n te voldoen.

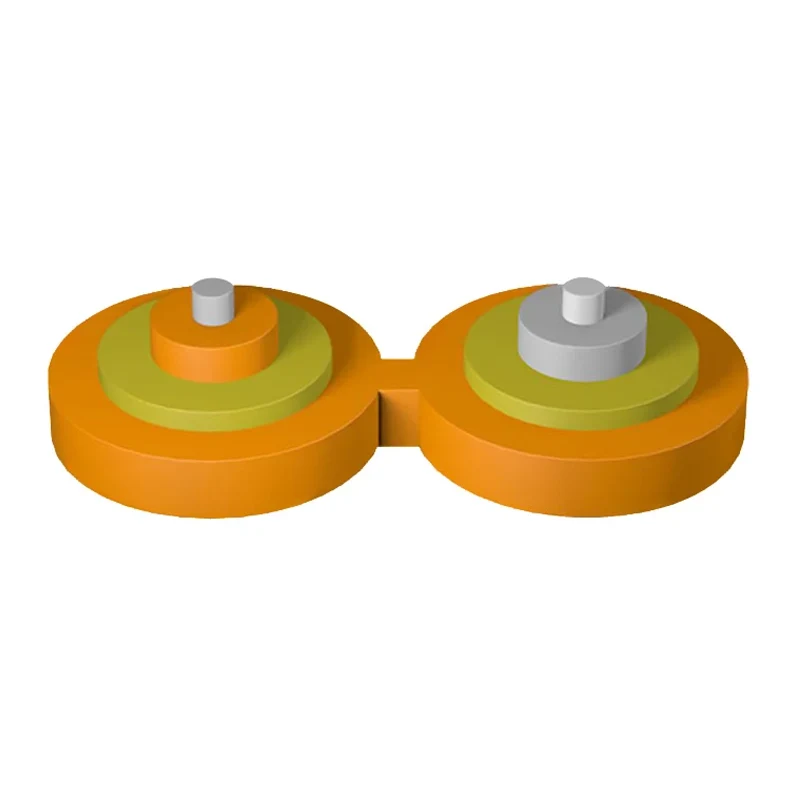

Struktuurtekening

1. Dig buffervesel

2.aramid gare baadjie

3. baadjie

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

Tegniese parameters

Kabelmodel	Kabeldiameter (ref) （MM）	Kabelgewig (ref) e o		TBF deursnee （Μm）	Trekkrag Lang/korttermyn （N）	Verpletteringsweerstand Lang/korttermyn （N/100mm）	Buigradius Dinamies/staties (mm)
Kabelmodel	Kabeldiameter (ref) （MM）	PVC -baadjie	Lszh baadjie	TBF deursnee （Μm）	Trekkrag Lang/korttermyn （N）	Verpletteringsweerstand Lang/korttermyn （N/100mm）	Buigradius Dinamies/staties (mm)
1.6	(3,4 ± 0,3) × (1,6 ± 0,3)	4.8	5.3	600 ± 50	40/80	100/500	60/30
1.9	(4,0 ± 0,3) × (1,9 ± 0,3)	8.0	8.7	900 ± 50	100/200	100/500	60/30
2.8	(5,8 ± 0,3) × (2,8 ± 0,3)	11.6	14.8	900 ± 50	100/200	100/500	60/30

Optiese eienskappe

Veseltipe	Verswakking				Ofl	Effektiewe modus bandwydte	10 Gbit/s Ethernet -skakellengte	Minimum buigradius
Toestand	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Toestand	Tipiese waarde	Maksimum waarde	Tipiese waarde	Maksimum waarde	850/1300NM	850 nm	850 nm	/
Eenheid	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
Om3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
