In FTTH (vesel na die huis) konstruksie bevat die algemeen gebruikte soorte optiese kabels hoofsaaklik vlindervormige druppelkabel en hul afgeleide strukture.
Strukturele kenmerke:

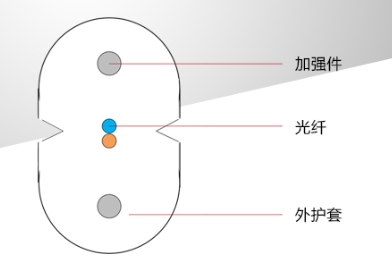

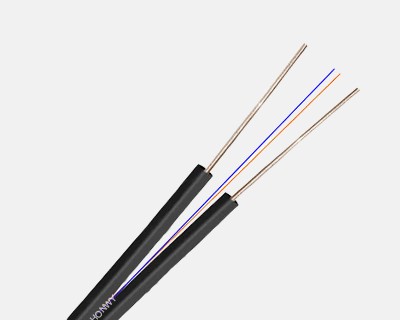

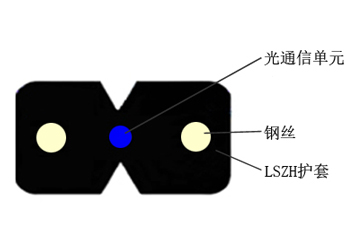

Die optiese vesel word in die middel geplaas, en twee parallelle staaldrade word aan beide kante as versterkingselemente geplaas. Die dwarssnit is 8-vormig, en die optiese vesel is in die meetkundige sentrum geleë.
Toepassingscenario:
Muurgemonteer: geskik vir binne- en buite-muurroetering, met 'n sterk buigweerstand en 'n buigradius so klein as 20 mm.
Pyp lê: geskik vir kortafstand-pypleidinglê en aanpasbaar by smal ruimtes.
Voordele:
Die struktuur is kompak en die treksterkte is hoog, wat die newe -druk kan weerstaan van mense wat daarop trap en die sleepkrag tydens konstruksie.
Dit is maklik om op die terrein te beëindig en is versoenbaar met 'n verskeidenheid vinnige verbindings.

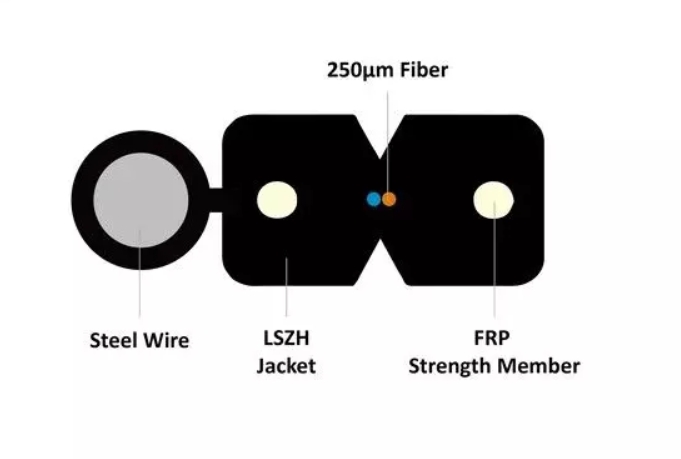

Strukturele kenmerke:

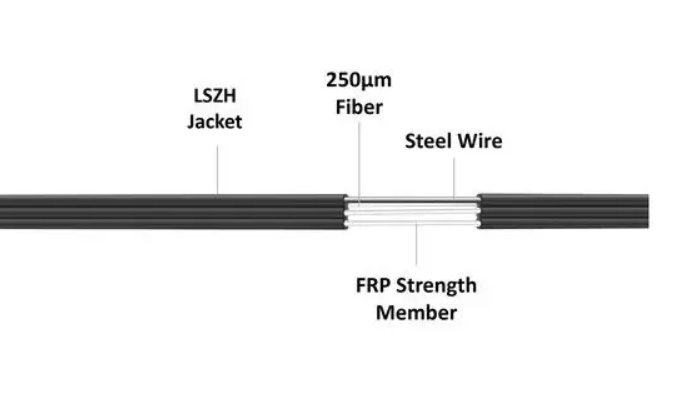

'N Staaldraad of staaltou word aan die buitekant van die gewone vlinderoptiese kabel gevoeg as 'n versterkende element om 'n selfondersteunende struktuur te vorm.
Toepassingscenario:
Oorhoofse voorsprong: geskik vir oorhoofse bedrading van buite-pale tot binnenshuise gebiede. Dit het 'n hoë treksterkte en kan 'n span van 50 meter weerstaan.
Pipelose omgewing: Geen ekstra hangdrade is nodig nie, wat die konstruksieproses vereenvoudig.
Voordele:
Sterk treksterkte verminder die risiko van skade deur eksterne kragte.
Hoë konstruksie -doeltreffendheid en verlaagde arbeidskoste.
Strukturele kenmerke:

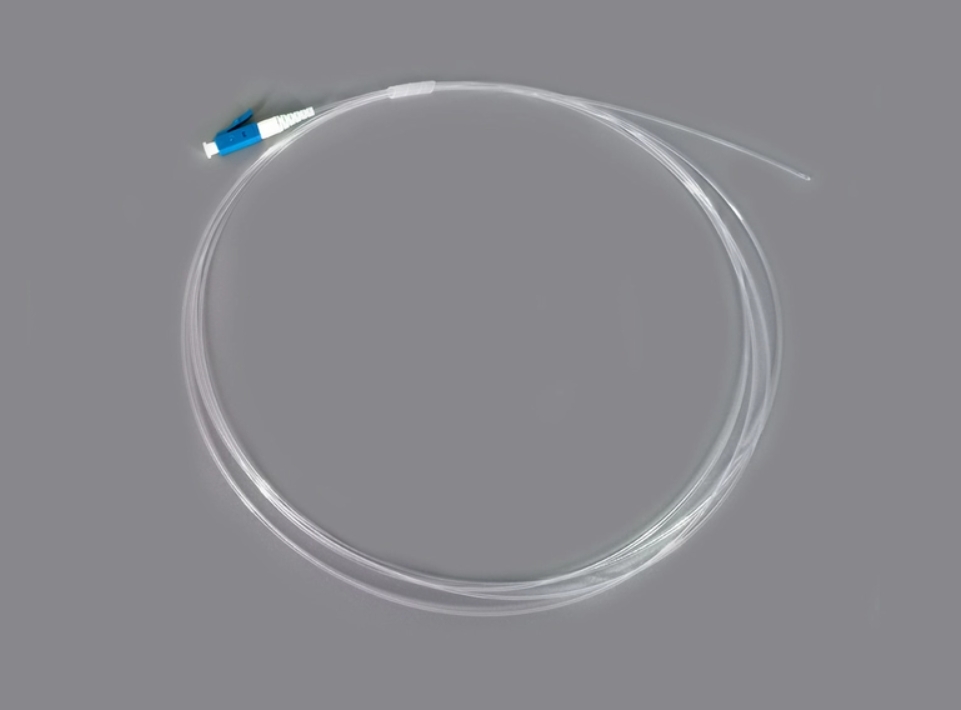

Die middelste deel is 'n enkel-kern stywe gebufferde optiese vesel (G.657), wat toegedraai is met 'n deursigtige skede van 0,9 mm, met 'n dun buitenste deursnee en heeltemal deursigtig is.
Toepassingscenario:
Lê bedrading langs die gebouborde en om die deur- en vensterversieringsstroke en maak dit vas met gom.
Plekke met hoë estetiese vereistes: soos hotelle, hoë-end-koshuise, ens., Waar die bedrading verberg moet word.
Voordele
Visueel verborge, beïnvloed nie die versiering van die binneland nie.
Die deursigtige omslag is slytasiebestand en aanpasbaar by verskillende omgewings.
Strukturele kenmerke:

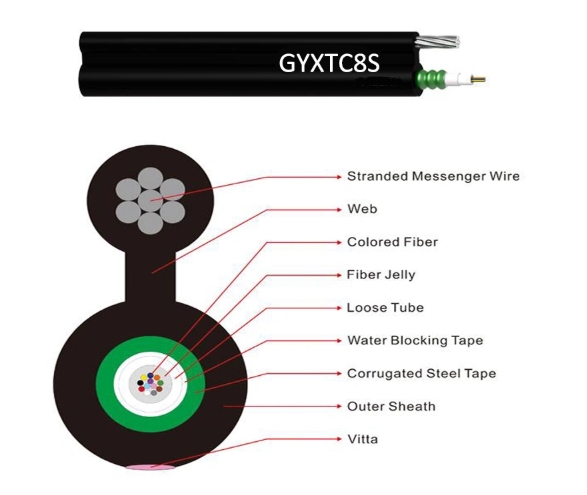

Metaalveringskop-eenhede word by die leerlyn-optiese kabel gevoeg om 'n "8" -vormige struktuur te vorm.
Toepassingscenario:
Buite oorhoofse voorsprong: geskik vir oorhoofse bedrading van elektriese pale na gebruikersgange, met 'n hoë treksterkte.
Scenario met hoë spanvereistes: kan 'n oormaat van meer as 50 meter weerstaan en het sterk stabiliteit.
Voordele:
Die trekprestasie word aansienlik verbeter, wat die risiko van optiese veselbreuk verminder.
Maklik om te konstrueer en aan te pas by komplekse terrein.
-
