1*12 1*24 plc splitter
  • 1*12 1*24 plc splitter1*12 1*24 plc splitter

1*12 1*24 plc splitter

1x12/1 × 24 plc splitter staalbuispakket 60x12x4 en 80x20x4mm, met 900μm los buis 1.0+0.1/-0m, SC/APC-aansluiting.Prestasie -spesifikasies:ParametersSimboolSpesifikasiesEenheidKanaalnommerChkis1 × 121 × 24Operasie golflengte1260 ~ 1650nmToets golflengte1310/1550nmSpektrale verhouding8......

1x12/1 × 24 plc splitter staalbuispakket 60x12x4 en 80x20x4mm, met 900μm los buis 1.0+0.1/-0m, SC/APC-aansluiting.


Prestasie -spesifikasies:

Parameters Simbool Spesifikasies Eenheid
Kanaalnommer Chkis 1 × 12 1 × 24
Operasie golflengte 1260 ~ 1650 nm
Toets golflengte 1310/1550 nm
Spektrale verhouding 8.333% 4.166% %
VERLIESE VERLIES1 Il ≤12.5 ≤16.0 db
Eenvormigheid Uni ≤1.2 ≤1.6 db
Polarisasieafhanklike verlies Pdl ≤0,35 ≤0.40 db
Terugkeerverlies Rl ≥55 db
Direktiwiteit2 Reg ≥55 db
Insetoptiese krag P 100  MW
Veseltipe ITU-T G657 A1 vesel
Vigstert tipe Alle poort : Wit 900μm los buis
Insetlengte 1.0 +0.1/-0 m
Uitsetlengte 1.0 +0.1/-0 m
Aansluiting Alle poort : SC/APC
Kabelmerk 1x12 PLC : In 、 1、2… ... 11 、 12
1x24 PLC : In 、 1、2 ...… 23 、 24
Pakketafmeting (l) × (w) × (h) Pkg 1x12 plc : 60x12x4
1x24 plc : 80x20x6
mm
Werkingstemperatuur Kruin -40 ~ +85
Bergingstemperatuur TST -40 ~ +85


*Opmerkings: 1. Alle invoegingsverlieswaardes sluit die verlies van die aansluiting in.


Sketskaart:

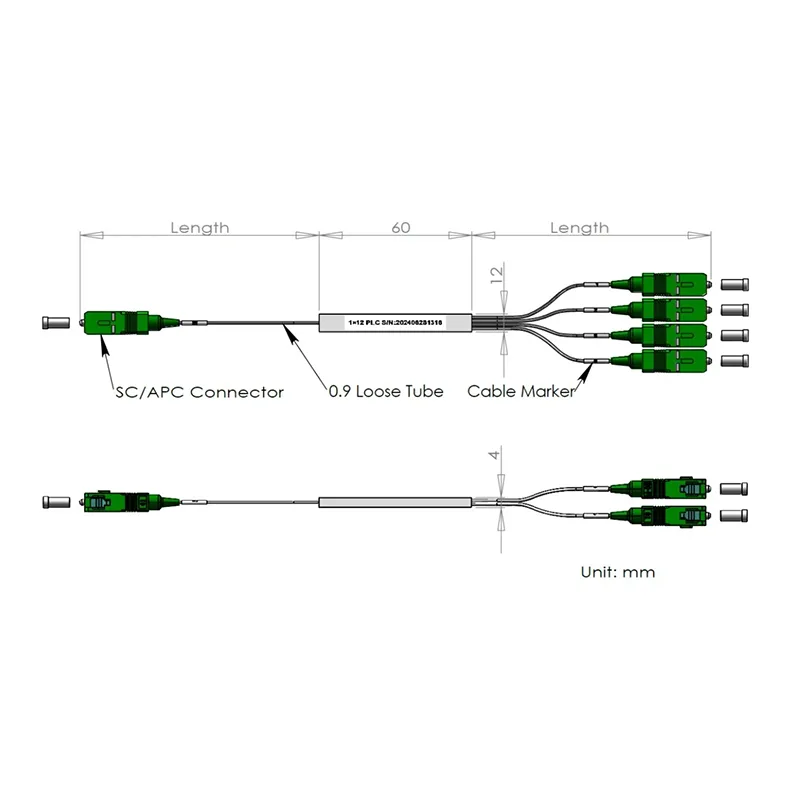

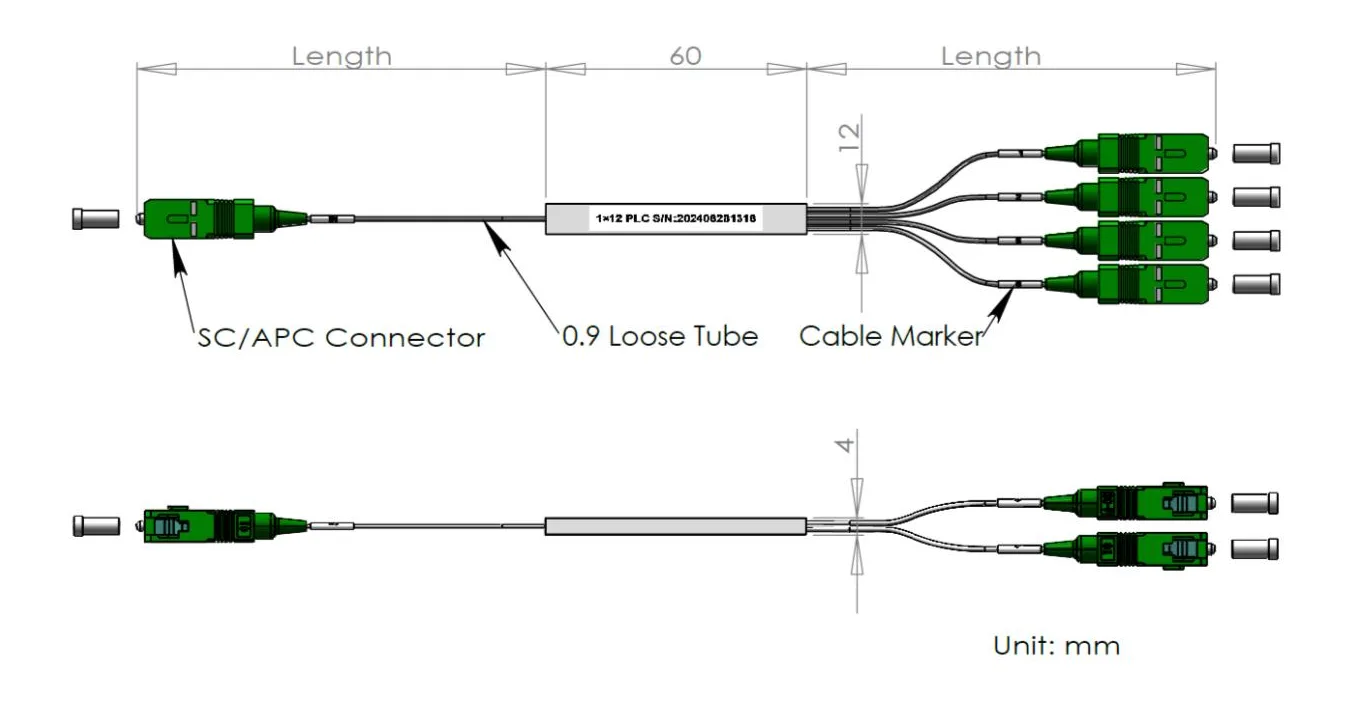

1x12 plc splitter

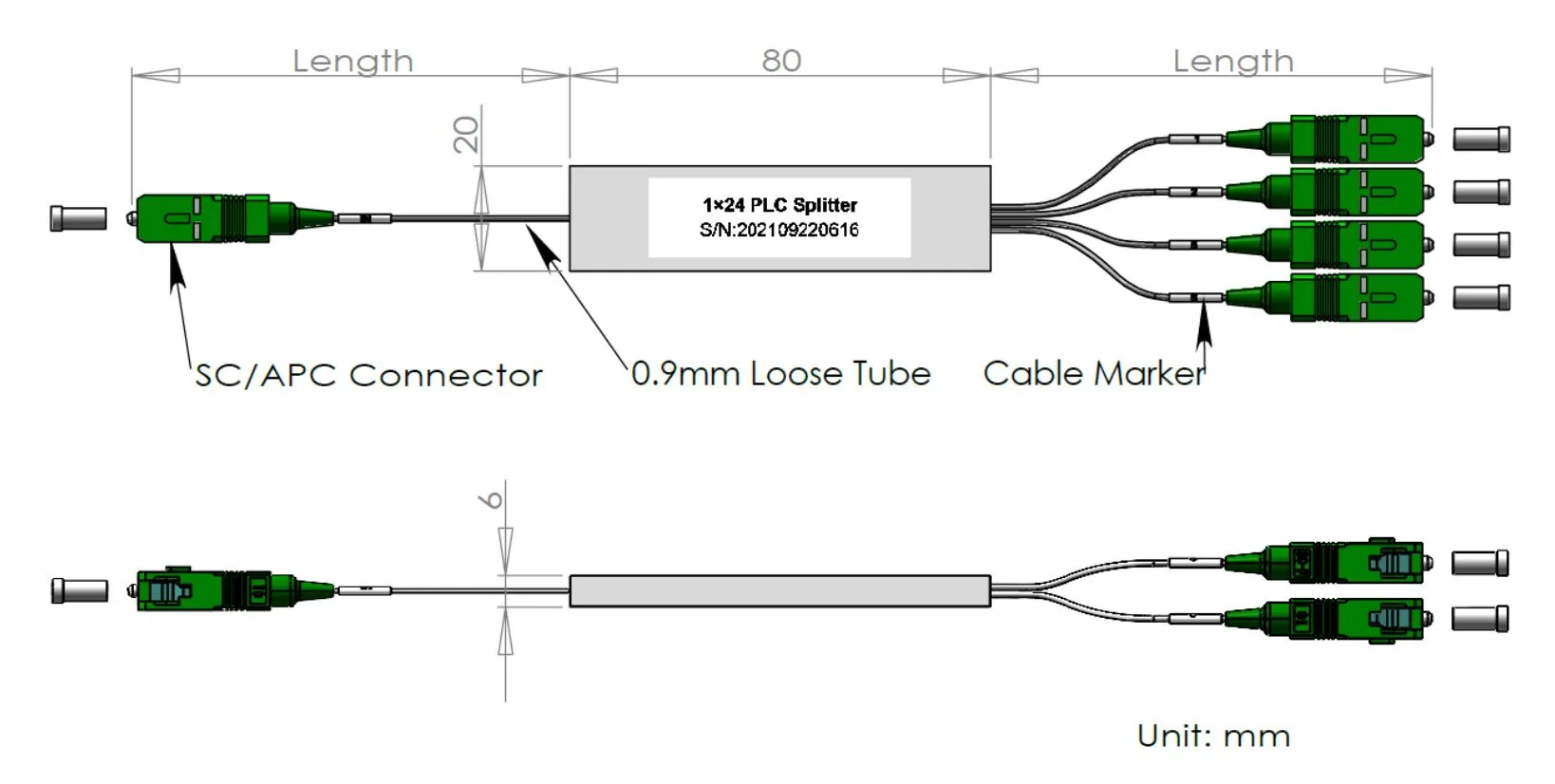

1x24 plc splitter


Toetsverslag:

1. Toetsverslag met presiese waardes wat by verpakking ingesluit moet word.

Voorbeeldverslag: 1x12 mini 0,9 mm PLC Splitter -datablad

Bedieningsgolflengte (NM) 1260-1650 Geïnspekteer datum 2024/11/30
P/N: 1x12-0,9 in 1.0m-uit 1.0m-scapc Sonde: 21113000001
Veseltipe G657A2 Vesellengte (M) In≥1.0m/uit> 1.0m
Connector tipe Sciapc Pakketafmeting (MM) 60x12x4
Bergingstemperatuur -40 ~+85 ℃ Bedryfstemperatuur -40 ~+85 ℃


ltem Die (db) PDL (DB) RL (DB)
Golflengte (NM) @1310 @1550 @1310 @1550 @1310 @1550
Spesiaal. Max.12.50 Max.0.35 ≥55
Hawe 1 12.43 12.38 0.14 0.07 Verbygaan Verbygaan
Poort 2 12.24 12.35 0.16 0.06 Verbygaan Verbygaan
Hawe 3 12.22 12.20 0.12 0.07 Verbygaan Verbygaan
Hawe 4 12.30 12.24 0.04 0.04 Verbygaan Verbygaan
Hawe 5 12.24 12.25 0.11 0.05 Verbygaan Verbygaan
Poort 6 12.35 12.29 0.11 0.01 Verbygaan Verbygaan
Poort 7 12.42 12.44 0.21 0.11 Verbygaan Verbygaan
Hawe 8 12.23 12.18 0.11 0.01 Verbygaan Verbygaan
Poort 9 12.27 12.19 0.21 0.10 Verbygaan Verbygaan
Poort 10 12.38 12.17 0.02 0.04 Verbygaan Verbygaan
Hawe 11 12.29 12.21 0.11 0.06 Verbygaan Verbygaan
Poort 12 12.42 12.27 0.08 0.07 Verbygaan Verbygaan
Inset lewer Na Na
Maksimum 12.43 12.44 0.21 0.11 N/A
Min. 12.22 12.18 0.04 0.01 N/A
Gemiddeld 12.30 12.29 0.13 0.05 Na
Eenvormigheid (≤0,8db) 0.21 0.27 Direktiwiteit (DB) > 55
