Alle diëlektriese selfondersteunende ADSS-lugveseloptiese kabel

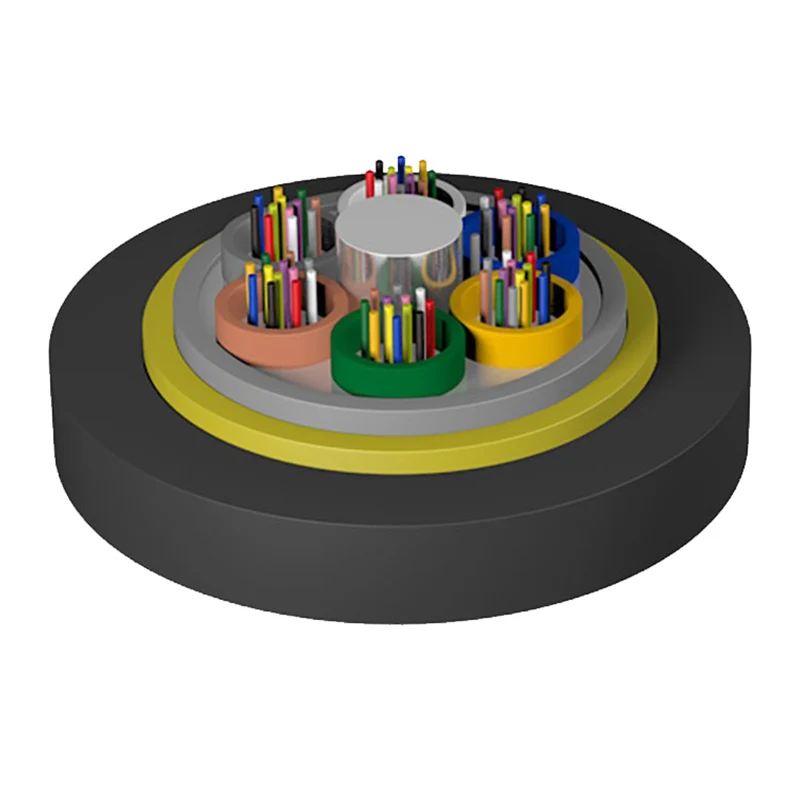

Alle diëlektriese selfondersteunende ADSS-lugoptiese veselkabel neem los buislaag-strengstruktuur aan, en 250μm optiese vesel is omhul in 'n los buis gemaak van hoëmodulusmateriaal, en die los buis is gevul met waterdigte verbinding. Die los buis (en vultou) word om die nie-metaalmiddelversterkingskern (FRP) gedraai om 'n kompakte kabelkern te vorm, en die gaping van die kabelkern is gevul met waterblokkerende ghries. Die kabelkern word geëxtrudeer met 'n poliëtileen (PE) binneste skede, dan bedek met aramide vir versterking, en uiteindelik geëxtrudeer met 'n poliëtileen (PE) buitenste skede of 'n elektriese spoor (AT) buitenste skede.

Stuur navraag

Produk Beskrywing

Ingenieursvoortreflikheid en vervaardigingstigting

Die produksie van dieAlle diëlektriese selfondersteunende ADSS-lugveseloptiese kabelis gesentreer op die gees van vakmanskap. Ons groep bedryf vier gespesialiseerde fasiliteite—wat binnenshuise/buitelugkabels, ODN-komponente en netwerktoerusting dek—wat verseker dat elke komponent aan streng internasionale standaarde voldoen.

Gesertifiseerde kwaliteit: Ons vervaardigingsprosesse het agtereenvolgens ISO9001- en ISO45001-sertifisering verwerf.
Wêreldwye erkenning: Orientalfiber-produkte word wêreldwyd wyd gebruik deur telekommunikasie-operateurs en radio-/televisie-industrieë, wat hul betroubaarheid in grootskaalse ingenieursprojekte bewys.

Kern Tegniese Struktuur

DieAlle diëlektriese selfondersteunende ADSS-lugveseloptiese kabelgebruik 'n gesofistikeerde los buislaag-strandstruktuur. Hierdie ontwerp verseker dat die optiese vesels van 250μm beskerm word binne hoëmodulusbuise gevul met 'n gespesialiseerde waterdigte verbinding.

Sterkte lid: 'n Nie-metaal FRP (Fiber Reinforced Plastic) middelkern verhoed elektromagnetiese induksie.
Waterblokkering: Die kabelkern is gevul met waterblokkerende ghries om te verhoed dat vog binnedring.
Versterking: Hoësterkte aramide garings word aangewend om die nodige spanning vir langspan-luginstallasies te verskaf.
Buitenste beskerming: Afhangende van die intensiteit van die elektriese veld, verskaf ons óf 'n poliëtileen (PE) óf 'n anti-spoor (AT) buitenste omhulsel.

Verkrygingsperspektief: die oplossing van verbindingsuitdagings

1. Live-Line installasie en doeltreffendheid

'n Groot pynpunt vir netwerkontplooiing is die koste van kragonderbrekings. DieAlle diëlektriese selfondersteunende ADSS-lugveseloptiese kabelvanOosterse veselkan geïnstalleer word sonder om die krag af te skakel, wat operasionele stilstandtyd en arbeidskoste vir nutsverskaffers aansienlik verminder.

2. Omgewingsveerkragtigheid en meganiese sterkte

Met 'n maksimum spanvermoë van meer as 1000m, is hierdie kabel ontwerp om swaar ysvragte en hoë windsnelhede te weerstaan. Sy liggewig konstruksie verminder die meganiese las op bestaande torings en stutte, wat verseker dat die strukturele integriteit van die kraglyn ongeskonde bly.

3. Hoëspanning-versoenbaarheid en lang lewe

DieAlle diëlektriese selfondersteunende ADSS-lugveseloptiese kabelis spesifiek ontwerp vir hoëspanning-omgewings. Vir 110kV- en 220kV-lyne voorkom die gebruik van ons AT (Anti-tracking) skede elektriese erosie, wat 'n ontwerplewensduur van meer as 30 jaar ondersteun.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tegniese parameters

Verw. Buitenste deursnee (mm)	Verw. Gewig (kg/km)		Rec. Daaglikse maks. Werkende spanning (kN)	Maksimum toelaatbare werkspanning (kN)	Breeksterkte (kN)	Sterkte lid CSA (mm2)	Modulus van elastisiteit (kN/mm2)	Hitte-uitbreidingskoëffisiënt ×10-6/K	Geskikte Span (NESC Standaard, m)
Verw. Buitenste deursnee (mm)	PE skede	AT Skede	Rec. Daaglikse maks. Werkende spanning (kN)	Maksimum toelaatbare werkspanning (kN)	Breeksterkte (kN)	Sterkte lid CSA (mm2)	Modulus van elastisiteit (kN/mm2)	Hitte-uitbreidingskoëffisiënt ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Berging/Bedryfstemperatuur: -40℃-+70℃

Optiese eienskappe

Optiese vesel tipe	（+20℃）				bandwydte		numeriese diafragma	Sny die golflengte van optiese kabel af
Optiese vesel tipe	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numeriese diafragma	Sny die golflengte van optiese kabel af
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125 µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Let wel:

a. Slegs 'n gedeelte van ADSS-kabels word in die tabel gelys, ADSS-kabels met ander spanne kan navraagvorms van verkoopspersoneel wees.

b. Spesifikasies in die tabel is op voorwaarde dat daar geen hoogteverskil is nie en installasiesag is 1%

c. Veseltelling is 2 tot 72, die identifikasie van vesels voldoen aan die nasionale standaard

Toepassing: Selfonderhoudende lugdraad

Sleutel kenmerke en prestasie

Optimale afmetings: Klein kabeldiameters verminder die impak van omgewingsfaktore soos wind en ys.

Uitstekende trek-eienskappe: Die presiese hoeveelheid aramidgare word vir elke projek bereken om aan spesifieke spanvereistes te voldoen.

Voldoening: Ons ADSS-kabel voldoen ten volle aan IEEE 1222 en IEC 60794-1-standaarde.

Termiese stabiliteit: Handhaaf uitstekende werkverrigting oor 'n wye reeks bedryfstemperature.

Strategiese toepassings

Die Alle Diëlektriese Selfondersteunende ADSS Lugoptiese Veselkabel is die voorkeurkeuse vir:

Telekommunikasie: Draer-graad stamlyne en plaaslike area netwerk data-oordrag.

Kragnutsdienste: Hoëspanning transmissielyne van verskillende vlakke (10kV tot 220kV).

Industriële infrastruktuur: Front-end verbindings in elektriese krag, spoorvervoer, en snelweë.

Gereelde Vrae (Gereelde Vrae)

V: Hoe word die buitenste omhulselmateriaal vir verskillende spanningsvlakke bepaal?

A: Vir 10kV en 35kV kraglyne word 'n poliëtileen (PE) skede tipies gebruik. Vir 110kV- en 220kV-lyne, bereken ons die elektriese veldsterkte by die hangpunt en gebruik die AT (Anti-tracking) buitenste skede om agteruitgang te voorkom.

V: Wat is die maksimum spanvermoë van Orientalfiber ADSS-kabels?

A: Terwyl spanne verskil volgens projekvereistes, kan die Alle Diëlektriese Selfondersteunende ADSS-lugveseloptiese kabel ontwerp word vir spanne van meer as 1000m.

V: Kan hierdie kabel op bestaande kragtorings gebruik word?

A: Ja. Omdat dit liggewig en nie-metaal is, is dit ideaal om kommunikasievermoëns by bestaande kragverspreiding en transmissie-infrastruktuur te voeg sonder om noemenswaardige gewig by te voeg.
