Figuur 8 veseloptiese kabel

Die struktuur van Figuur 8 -veseloptiese kabel is om 250μm optiese vesel in 'n los buis van hoë modulusmateriaal te plaas, en die los buis is gevul met waterdigte verbinding. Die middel van die kabel is 'n metaalversterkende kern, en die los buis (en vulstou) word om die sentrale versterkende kern gedraai om 'n kompakte sirkelkabelkern te vorm. Die kabelkern is in die lengte toegedraai met 'n laag plastiekbedekte aluminiumband (APL) en geïntegreer met die staaldraadstringe in 'n 8-vormige poliëtileenskede.

Stuur navraag

Produk Beskrywing

Kenmerke

Die gestrande staaldraad het buitengewoon hoë treksterkte, wat selfonderhoudende oorhoofse lê vergemaklik en die installasiekoste verminder.

Goeie meganiese en temperatuurprestasie

Los buismateriaal het goeie hidrolise -weerstand en hoë sterkte

Spesiale buisvulverbinding verseker 'n kritieke beskerming van vesel

Die volgende maatreëls word getref om te verseker dat die kabel waterdig is:

-Steeldraad wat as die sentrale sterkte -lid gebruik word

-Loose buisvulling, verbinding

-100% kabelkernvulling

-Apl Moisture Barrier

Standaarde

GYTC8A-kabel voldoen aan standaard YD/T 1155 sowel as IEC 60794-1.

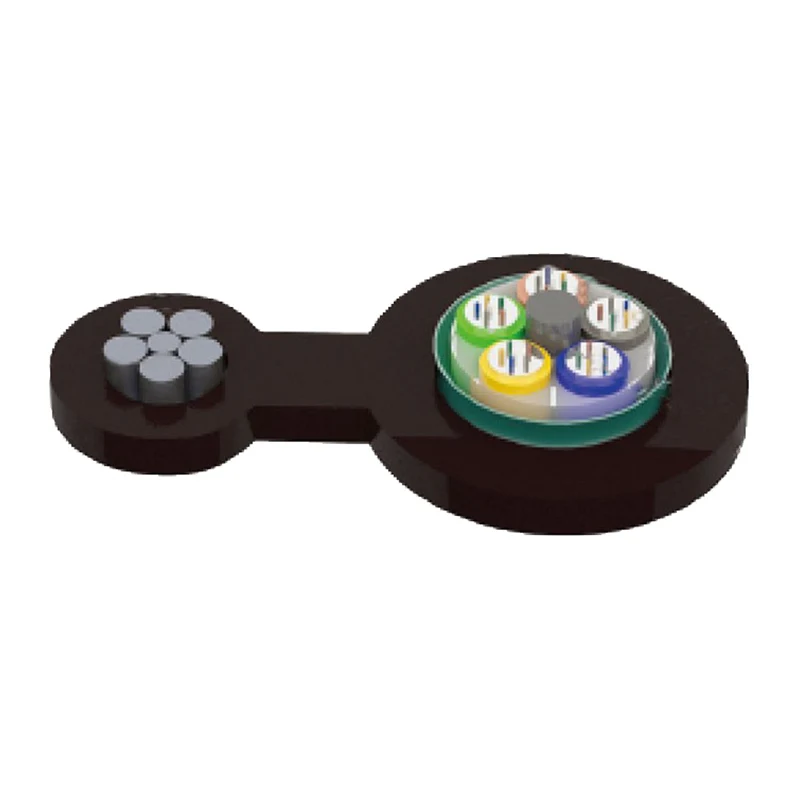

Struktuurtekening

1. gestrande drade

2. Pe skede

3. vesel

4. buisvullingverbinding

5. los buis

6. Kabelvulverbinding

7. Sentrale sterkte lid

8. APL

9. pe skede

Figure 8 Fiber Optic Cable

Tegniese parameters

Kabeltipe (Verhoog met 2 vesels)	Veseltelling	Buise	Vullers	Kabelgewig (ref) (kg/km)	Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Staties/dinamies (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Volgens die Messenger Wire Steel Wire Diameter	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Berging/bedryfstemperatuur: -40 ℃ -+70 ℃

Optiese eienskappe

Veseltipe	Verswakking （+20 ℃）				Bandwydte		Numeriese opening	Kabelafsnipgolflengte λcc
Veseltipe	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriese opening	Kabelafsnipgolflengte λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤ 1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 reeds	---
62.5/125μm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 reeds	---

Opmerking:

a. Agtervoegsel xn dui op veseltipe

b. Die kleurranglys van vesel en buis word in die kleuridentifikasietabel gespesifiseer

c. Die kabel moet nie langer as 6 maande in die buitelugomgewing stoor om die kabeldier se goeie toestand te hou nie

Toepassing: selfonderhoudende lug

Figure 8 Fiber Optic Cable
