Hibriede optiese en elektriese gestrande losbuiskabel GDTS

Hibriede optiese en elektriese gestrande losbuiskabel GDTS is ontwerp vir geïntegreerde krag- en seinoordrag, wat optiese vesels met kopergeleiers in 'n enkele kabel kombineer. Vervaardig deur Orientalfiber, 'n China-gebaseerde verskaffer en vervaardiger, hierdie GDTS-kabel het 'n sentrale metaalsterkte-lid, los buise gevul met beskermende verbindings, en geriffelde staalbandpantser, alles beskerm deur 'n duursame PE-buitenste skede. Dit is ontwerp vir betroubare werkverrigting in moeilike omgewings en ondersteun beide kanaal- en oorhoofse installasies, wat die ontplooiing van verspreide basisstasiestelsels en industriële netwerke vereenvoudig, terwyl verkrygings- en konstruksiekoste verminder word.

Stuur navraag

Produk Beskrywing

Oosterse vesel verskaf dieHibriede optiese en elektriese gestrande losbuiskabel GDTS, 'n gespesialiseerde oplossing wat ontwerp is om hoëspoed-data-oordrag en betroubare kraglewering in 'n enkele strukturele eenheid te integreer. Hierdie saamgestelde kabel is ontwerp om aan die ontwikkelende vereistes van moderne telekommunikasie-infrastruktuur te voldoen, veral waar ruimtedoeltreffendheid en vaartbelynde installasie van kritieke belang is.

Produkoorsig en Materiaalsamestelling

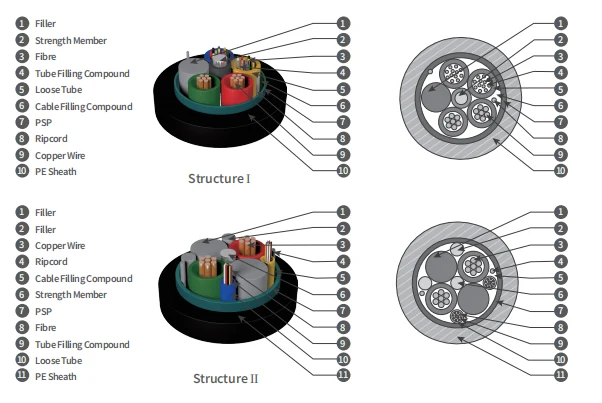

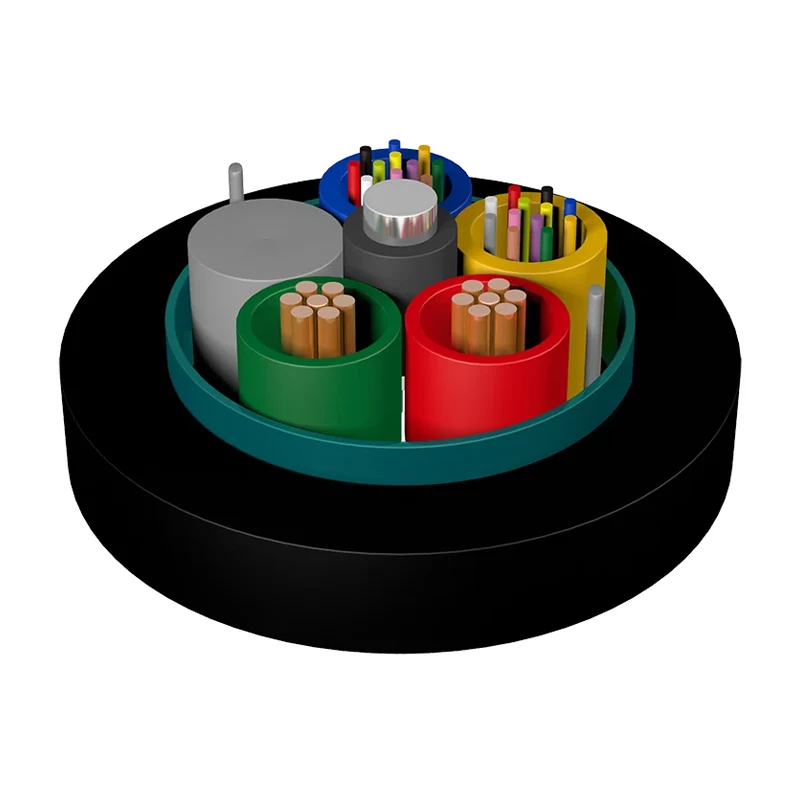

DieHibriede optiese en elektriese gestrande losbuiskabel GDTSgebruik 'n gesofistikeerde multi-laag argitektuur. In sy kern bied 'n metaalversterkingslid die nodige treksterkte. Om hierdie sentrum is los buise gemaak van hoë-modulus plastiek, wat die optiese vesels en beskermende vulmiddels huisves.

Geïntegreer langs hierdie buise is geïsoleerde koperdrade, gekonfigureer vir spesifieke elektriese vereistes. Hierdie kernsamestelling word beskerm deur 'n geriffelde staalbandpantser, wat robuuste beskerming bied teen meganiese impak en knaagdierskade. Die hele struktuur is afgewerk met 'n duursame poliëtileen (PE) buitenste skede, wat langtermynstabiliteit in moeilike omgewingstoestande verseker.

Sleutel Tegniese Voordele

Geïntegreerde krag en sein:Deur kopergeleiers en optiese vesels te kombineer, word dieHibriede optiese en elektriese gestrande losbuiskabel GDTSskakel die behoefte aan aparte kraglyne uit, wat die bekabelingsargitektuur vereenvoudig.
Meganiese veerkragtigheid:Die geriffelde staalband-bewapening en metaalsterkte-lid maak voorsiening vir betroubare werkverrigting in hoëspanning-omgewings, insluitend buis- en oorhoofse installasies.
Omgewingsstabiliteit:Die los buisontwerp en vogbestande vulmiddels beskerm die vesels teen temperatuurskommelings en waterindringing.
Bedryfsdoeltreffendheid:Die sentralisering van die kragtoevoer vir afgeleë toerusting verminder die behoefte aan plaaslike kragperseelkoördinasie en vereenvoudig roetine-onderhoudskedules.

Primêre toepassingscenario's

Verspreide basisstasiestelsels (BBU na RRU)

Die primêre gebruiksgeval virOosterse veselse GDTS-kabel is die verbinding tussen die geboubasisbandeenheid (BBU) en die afstandradio-eenheid (RRU) in GS-afgeleë kragtoevoerstelsels. Dit maak voorsiening vir die gelyktydige oordrag van hoëbandwydte-seine en die lewering van nodige elektriese krag aan die afgeleë antenna-eenhede.

Stedelike infrastruktuur en industriële netwerke

Behalwe vir telekommunikasie, ditHibriede optiese en elektriese gestrande losbuiskabel GDTSword ontplooi in spoorvervoer, snelwegmoniteringstelsels en slimnetwerkkragverspreidings waar gelokaliseerde kragbronne nie beskikbaar is of moeilik is om te installeer nie.

Projek Implementering en Kostebestuur

Die gebruik van dieHibriede optiese en elektriese gestrande losbuiskabel GDTSdra by tot 'n aansienlike vermindering in algehele projekbesteding. Deur die volume benodigde materiaal te verminder en die installasietydlyn te verkort, kan operateurs laer verkrygings- en konstruksiekoste behaal. Hierdie vaartbelynde benadering verminder ook die fisiese voetspoor in oorvol pype en kabelbakke.

Oor Orientalfiber (Jiangsu Xuben Foto-elektriese Tegnologie)

As deel van die Jiangsu Xuben Photoelectric Technology Co., Ltd-groep,Oosterse veselwerk binne 'n 15 000 vierkante meter infrastruktuur wat toegewy is aan die vervaardiging van binne-/buitelugkabels en ODN-komponente. Met 'n jaarlikse uitsetwaarde van 20 miljoen USD, voldoen die maatskappy aan streng internasionale standaarde, insluitend ISO9001 en ISO45001. Ons vervaardigingsprosesse fokus op presisie en duursaamheid van professionele graad, wat grootskaalse ingenieursprojekte wêreldwyd ondersteun.

Gereelde Vrae

1. Kan die koperdraadspesifikasies aangepas word?

Ja, die aantal en maat van die kopergeleiers binne dieHibriede optiese en elektriese gestrande losbuiskabel GDTSkan aangepas word op grond van die spesifieke spanning en stroomvereistes van die afgeleë toerusting.

2. Wat is die installasielimiete vir hierdie kabel?

Die GDTS hibriede kabel is veelsydig, ontwerp vir beide pypleiding (kanaal) ontplooiing en oorhoofse (lug) installasies, mits die toepaslike spanning hardeware gebruik word.

3. Hoe beïnvloed die staalbandwapens buigsaamheid?

Terwyl die geriffelde staalband aansienlike beskerming teen vergruising bied, handhaaf die kabel 'n berekende buigradius wat voorsiening maak vir standaard installasiepraktyke in stedelike telekommunikasiekanale.

Kenmerke

● Goeie meganiese en temperatuurprestasie;

● Opties-elektriese hibriede ontwerp los die kragtoevoer- en seinoordragprobleme op, en verskaf gesentraliseerde monitering en instandhouding van kragtoevoer vir toerusting;

● Verbeter die bestuurbaarheid van kragtoevoer, verminder die koördinering en instandhouding van kragtoevoer;

● Verminder verkrygingskoste en bespaar konstruksiekoste;

● Word hoofsaaklik gebruik vir die verbinding tussen BBU en RRU in verspreide basisstasie GS-afgeleë kragtoevoerstelsels;

● Geskik vir pypleiding en oorhoofse installasie

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Tegniese kenmerk

Tik	O.D. (mm)	Gewig (Kg/km)	Treksterkte Lang/kort termyn (N)	Verpletter Lang/kort termyn (N/100 mm)	Struktuur
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	Struktuur I
GDTS-02-24Xn+2×2.5	12.5	190	600/1500	300/1000	Struktuur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Struktuur II

Let wel:

1. Xn verwys na veseltipe.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 dui die aantal en grootte van koperdrade aan.

3. Hibriedkabels met verskillende nommers en groottes koperdrade kan op versoek voorsien word.

4. Hibriedkabels met verskillende veseltellings kan op versoek voorsien word.

Elektriese prestasie van geleier

Dwarssnit (mm2)	Maks. GS-weerstand van enkelgeleier (20 ℃)(Ω/km)	Isolasieweerstand (20℃)(MΩ.km)	Diëlektriese sterkte KV, DC 1min Diëlektriese sterkte KV, DC 1min
Dwarssnit (mm2)	Maks. GS-weerstand van enkelgeleier (20 ℃)(Ω/km)	Tussen elke dirigent en ander metaaldele in kabel verbind	Tussen geleiers	Tussen dirigent en metaalwapens	Tussen dirigent en staaldraad
1.5	13.3	Nie minder nie as 5 000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
