Binne-lint optiese veselkabel

Orientalfiber verskaf 'n hoë-gehalte binnenshuise lint optiese vesel kabel as 'n volledige optiese vesel netwerk oplossing. Hierdie kabel gebruik optiesevesellint as die transmissiemedium, met hoë integrasie, stabiele seinoordrag en maklike installasie. Dit word wyd gebruik in binnenshuise verspreiding, toerusting-interkonneksie en kommunikasiestelsels.

Stuur navraag

Produk Beskrywing

Binne-lint Optiese veselkabel gebruik optiesevesellint as die optiese transmissiemedium. Die optiesevesellint word in 'n los buis van hoëmodulusmateriaal geplaas en dan met 'n laag aramide-versterking bedek. Die buitenste laag word geëxtrudeer met 'n polivinielchloried (PVC) skede. Hierdie strukturele ontwerp verseker betroubare werkverrigting en gerieflike werking in binnenshuise omgewings.

Sleutel kenmerke

Hoë-geïntegreerde vesellintontwerpDie vesellintstruktuur maak 'n hoë veseldigtheid in 'n kompakte vorm moontlik, wat bestuur en installasie vereenvoudig. Dit ondersteun doeltreffende verbinding met MT/MTP-verbindings, geskik vir hoëdigtheid-bedradingscenario's.

Uitstekende treksterkte Toegerus met aramideversterking, bied die kabel sterk trekweerstand om eksterne kragte tydens konstruksie en gebruik te weerstaan, wat seinstabiliteit verseker.
Duursame buitenste materiaal Die buitenste skede is korrosiebestand, waterdig, UV-bestand, vlamvertragend en omgewingsvriendelik. Dit voldoen aan binnenshuise veiligheidsvereistes en pas by verskeie werksomgewings aan.
Maklike installasie en onderhoud Die kabel is buigsaam met goeie buigwerkverrigting, maklik om in nou ruimtes soos kabelbakke en leipype te lei. Dit benodig nie smeervet nie, wat vinnige konstruksie en aansluiting vergemaklik.

Tegniese spesifikasies

Parameter	Spesifikasie
Tipe vesel	Enkelmodus (G.652D/G.657A1) / Multimodus (50/125μm, 62.5/125μm)
Kerntelling	4, 6, 8, 12, 24 kerns (aanpasbaar)
Kabel struktuur	Lintvesel in los buis + aramideversterking + PVC-omhulsel
Buitenste deursnee	Aanpasbaar (gewoonlik 3,0–6,0 mm)
Verswakking	≤0.36 dB/km by 1310nm; ≤0.22 dB/km by 1550nm (enkelmodus)
Treksterkte	Korttermyn: ≥1500N; Langtermyn: ≥600N
Buig radius	Staties: ≥10× kabel deursnee; Dinamies: ≥20× kabel deursnee
Bedryfstemperatuur	-20°C tot +60°C
Skede materiaal	PVC (lae-rook halogeenvry opsioneel)
Voldoening	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Aansoeke

Binnenshuise kabelverspreiding Word gebruik in datasentrums, kantoorgeboue, winkelsentrums en residensiële gemeenskappe vir horisontale en vertikale bedrading, wat doeltreffende seinoordrag binne die netwerk verseker.
Interkonneksie tussen instrumente en kommunikasietoerusting Dien as pleisterkoorde of jumperkabels vir die koppeling van bedieners, skakelaars, routers en ander kommunikasietoestelle, wat stabiele en hoëspoeddata-oordrag verskaf.
Industriële en spesiale scenario's Toegepas in kragstelsels, spoorvervoer- en snelwegingenieurswese vir front-end verbindingsbehoeftes, en pas by strawwe industriële omgewings met betroubare werkverrigting aan.

Voordele

Hoë betroubaarheid Die geoptimaliseerde struktuur en materiaal van hoë gehalte verseker stabiele seinoordrag en lang lewensduur, wat voldoen aan die streng vereistes van verskeie projekte.
Koste-effektief Hoë integrasie verminder die aantal kabels en installasietyd, wat die algehele projekkoste verlaag. Aanpasbare spesifikasies laat pasgemaakte oplossings vir verskillende toepassings toe.
Omvattende gehaltebeheer Jiangsu Xuben Photoelectric Technology Co., Ltd. volg streng ISO9001 kwaliteitbestuurstandaarde. Elke binnenshuise lint optiese veselkabel ondergaan streng toetsing om konsekwente werkverrigting en betroubaarheid te verseker.

Eienskappe

Hoë-geïntegreerde vesellintontwerp

Aramid versterkingselement gee die kabel uitstekende treksterkte

Die buitenste materiaal is korrosiebestand, waterdig, UV-bestand, vlamvertragend en omgewingsvriendelik.

Aansoeke

Binnenshuise kabelverspreiding

Interkonneksie tussen instrumente, kommunikasietoerusting

Standaarde

Voldoen aan Standaard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, ens.

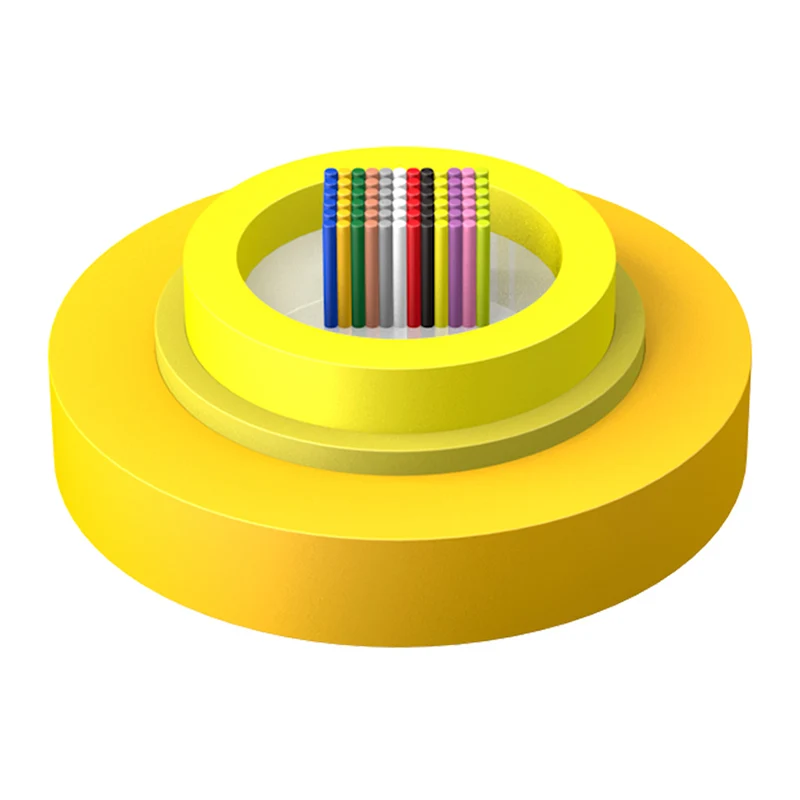

Struktuurtekening

1. Vesellint

2. Los Tube

3. Aramidgare

4. Out Jacket

Indoor Ribbon Fiber Optic Cable

Tegniese parameters

Kabelmodel	Veseltelling	Kabelgewig (Verw) (kg/km)	Treksterkte Lang/Korttermyn	Drukweerstand Lang/Korttermyn (N/100 mm)	Buig radius Dinamies/Staties (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

Optiese eienskappe

Tipe vesel	Verswakking				OFL	Effektiewe modus bandwydte	10 Gbit/s Ethernet-skakellengte	Minimum buig radius
Toestand	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Toestand	Tipiese waarde	Maksimum waarde	Tipiese waarde	Maksimum waarde	850/1300nm	850nm	850nm	/
Eenheid	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
