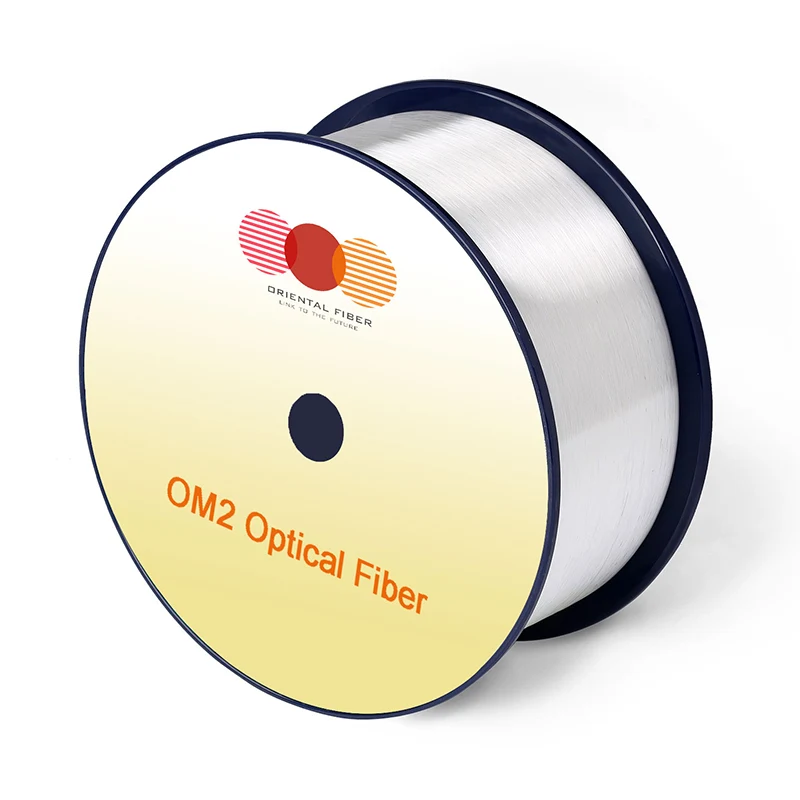

Multi-modus optiese vesel OM2

Kenmerke

Omstandighede

Gespesifiseerde waardes

Eenhede

Meetkunde -eienskappe

Kerndiameter

-

50 ± 2,5

[μm]

Kern nie-sirkelvormigheid

-

≤5.0

[%]

Bekleding deursnee

-

125.0 ± 1.0

[μm]

Bekleding nie-sirkelvormigheid

-

≤1.0

[%]

Deklaag deursnee

-

245 ± 7

[μm]

Bedekking/bekledingskonsentrisiteitsfout

-

≤10.0

[μm]

Deklaag nie-sirkelvormigheid

-

≤6.0

[%]

Kern-/bekledingsfout

-

≤1.5

[μm]

Afleweringslengte

-

tot 17.6

[KM/Reel]

Optiese eienskappe

Verswakking

850 nm

≤2.3

[db/km]

1300nm

≤0.6

[db/km]

Oorvulde modale bandwydte

850 nm

≥500

[MHZ · KM]

1300nm

≥500

[MHZ · KM]

Numeriese opening

-

0,200 ± 0,015

-

Groepbrekingsindeks

850 nm

1.482

-

1300nm

1.477

-

Nul verspreidingsgolflengte ， λ0

-

1295-1340

[NM]

Nul verspreidingshelling ， S0

1295nm≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

Makro -buigverlies

-

-

-

2 draaie @ 15 mm radius

850 nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 draaie @ 7,5 mm radius

850 nm

≤0.2

[db]

1300nm

≤0,5

[db]

Terugverspreidingskenmerke

1300nm

Stap (gemiddelde van tweerigtingmeting)

-

≤0.10

[db]

Onreëlmatighede oor die lengte van die vesel en die diskontinuïteit

-

≤0.10

[db]

Verswakking eenvormigheid

-

≤0.08

[db/km]

Omgewingseienskappe

850nm & 1300nm

Temperatuurfietsry

-60 ℃ tot 85 ℃

≤0.10

[db/km]

Temperatuur-humiditeit fietsry

-10 ℃ tot 85 ℃ ， 4% tot 98% RH

≤0.10

[db/km]

Water -onderdompeling

23 ℃, 30 dae

≤0.10

[db/km]

Droë hitte

85 ℃ ， 30 dae

≤0.10

[db/km]

Klam hitte

85 ℃, 85% RH ， 30 dae

≤0.10

[db/km]

Meganiese spesifikasie

Bewystoets

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Dekkingstrookkrag

Tipiese gemiddelde krag

1.5

[N]

piekmag

≥1.3 ， ≤8.9

[N]

Dinamiese stresparameter vir die korrosie -vatbaarheid (ND, tipies)

-

20

-
