Veeldoelige uitbraak veseloptiese kabel

Die meerdoelige uitbraak-veseloptiese kabelgebruike (φ900μm stywe gebufferde optiese vesel, aramiede versterkingselemente) as sub-eenhede, 'n nie-metaal-sentrale versterkingskern, en die optiese kabel-onder-eenhede word in die sentrale versterkingskern gedraai om 'n kabelkern te vorm, en 'n laag-fre-finylchloried (PVC) of 'n lae-moke-halogen-fre-finylchloried (PVC) of laag-skyfie-halogen-fre-finielchloried (PVC) (LSZH, lae-rook, halogeenvry, vlamvertrager) Omhulsel word aan die buitekant geëkstruder.

Stuur navraag

Produk Beskrywing

Kenmerke

Kabelstruktuur van die laag-gedraai en nie-metaalversterkingskern, stel die kabel in staat om groter spanning te weerstaan

Die buitenste materiaal van 'n veeldoelige uitbraak-veseloptiese kabel is korrosiebestand, waterdig, UV-weerstandig, vlamvertrager en omgewingsvriendelik.

Aramid gare as sterk lid maak kabel het uitstekende treksterkte

Aansoeke

Binne enige doel kabelverspreiding

Ruggraatverspreidingskabel

Standaarde

Voldoen aan die standaarde van YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, ens. Benewens gewone PVC-produkte, is daar ook produkte wat UL OFNR-sertifisering geslaag het; LSZH-produkte gebruik verskillende materiale om aan IEC60332-1 of IEC60332-3C te voldoen.

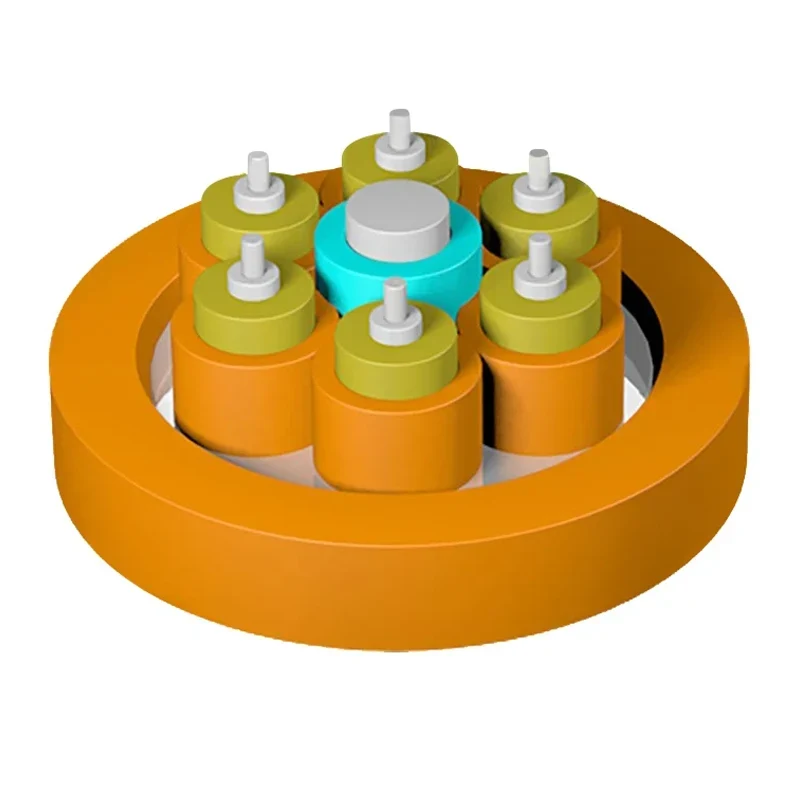

Struktuurtekening

1. Dig buffervesel

2.aramid gare

3.FRP sterkte lid

4. Subunit -baadjie

5. baadjie

Multi-Purpose Break-out Cable

Tegniese parameters

Kabelmodel	Kabeldiameter (mm)	Kabelgewig (ref) (kg/km)		Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Dinamies/staties (mm)
Kabelmodel	Kabeldiameter (mm)	PVC -baadjie	Lszh baadjie	Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Dinamies/staties (mm)
04	7.4 ± 0.5	50	56	130/440	300/1000	20D/10D
06	8,4 ± 0,5	66	74	200/660	300/1000	20D/10D
08	9,8 ± 0,5	91	101	200/660	300/1000	20D/10D
12	12,4 ± 0,5	140	155	200/660	300/1000	20D/10D
24	14.4 ± 0.5	181	201	400/1320	300/1000	20D/10D
36	16,4 ± 0,5	208	255	400/1320	300/1000	20D/10D
48	19 ± 0.5	280	344	400/1320	300/1000	20D/10D

Optiese eienskappe

Veseltipe	Verswakking				Ofl	Effektiewe modus bandwydte	10 Gbit/s Ethernet -skakellengte	Minimum buigradius
Toestand	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Toestand	Tipiese waarde	Maksimum waarde	Tipiese waarde	Maksimum waarde	850/1300NM	850 nm	850 nm	/
Eenheid eenheid	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
Om3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable
