Meervoudige verspreidings veseloptiese kabel (≥24F)

Meervoudige verspreidingsveseloptiese kabel (≥24F) gebruik multi-kern-sub-eenhede (φ900μm stywe gebufferde optiese vesel, aramiede versterkingselemente), nie-metaal sentrale versterking kern, die optiese kabel-eenhede word gedraai in die sentrale hervormingskern om 'n Cable-kern te vorm, en 'n laag van polivinylchloried (PVC) of 'n lae-laag vorm, en 'n laag van die polivinylchloried (PVC) of 'n lae-laag vorm, en 'n laag van die poliviniel-chloried (PVC) Nul-halogeenmateriaal (LSZH, lae-rook, halogeenvry, vlamvertrager) skede word aan die buitekant geëkstruder.

Stuur navraag

Produk Beskrywing

Kenmerke

Gestrande nie-metaalsterkte-lidstruktuur verseker dat die kabel groter treksterkte verduur

Strak buffervesel het uitstekende vlamvertragende werkverrigting

Aramid gare as sterk lid maak kabel het uitstekende treksterkte

Die buitenste materiaal is korrosiebestand, waterdig, UV-weerstandig, vlamvertrager en omgewingsvriendelik.

Aansoeke

Doel kabelverspreiding

Ruggraatverspreidingskabel in 'n gebou

Multi -optiese veselvlekkoord

Standaarde

Voldoen aan die standaarde van YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, ens. Benewens gewone PVC-produkte, is daar ook produkte wat UL OFNR en OFNP-sertifisering geslaag het. LSZH-produkte gebruik verskillende materiale om aan IEC60332-1 of IEC60332-3C te voldoen.

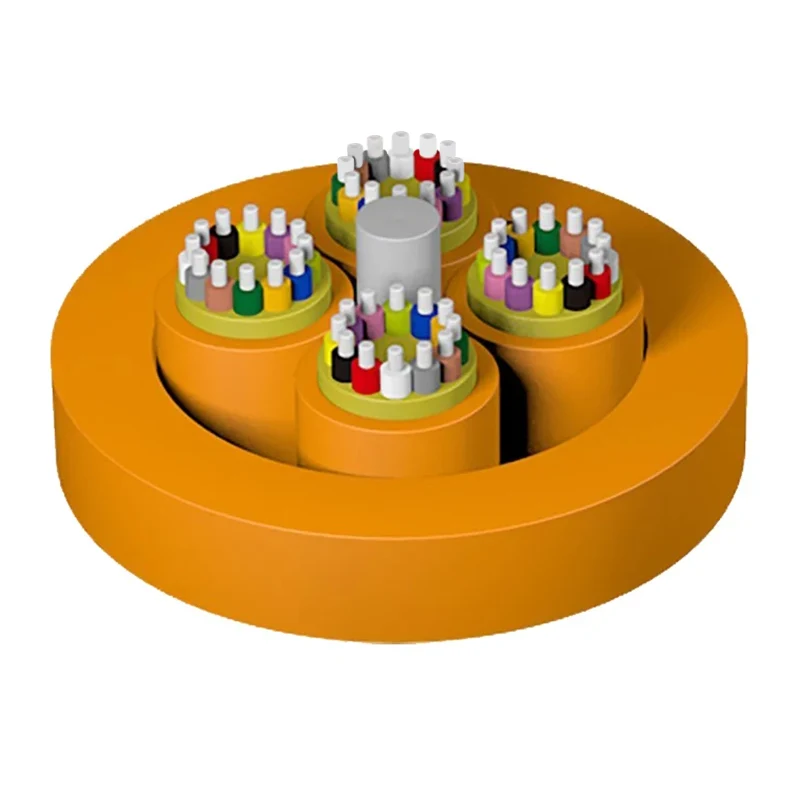

Struktuurtekening

1. Vesel

2. Sub-eenheid

3. Aramid gare

4. Sentrale sterkte -lid

5. baadjie

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Tegniese parameters

Kabelmodel	Kabeldiameter (ref) (mm)	Kabelgewig (ref) (kg/km)		Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Dinamies/staties (mm)
Kabelmodel	Kabeldiameter (ref) (mm)	PVC -baadjie	Lszh baadjie	Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Dinamies/staties (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20D/10D
36	14,5 ± 0,5	171	180	200/660	300/1000	20D/10D
48	14,8 ± 0,5	161	170	400/1320	300/1000	20D/10D
72	17,5 ± 0,5	244	254	400/1320	300/1000	20D/10D
96	20,7 ± 0,5	351	366	400/1320	300/1000	20D/10D
144	24,8 ± 0,5	443	451	400/1320	300/1000	20D/10D

Optiese eienskappe

Veseltipe	Verswakking				Ofl	Effektiewe modus bandwydte	10 Gbit/s Ethernet -skakellengte	Minimum buigradius
Toestand	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Tipiese waarde	Maksimum waarde	Tipiese waarde	Maksimum waarde		850/1300NM	850 nm	850 nm	/
Eenheid	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
Om3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
