Vooraf gekonnektoriseerde veseloptiese kabelverspreidingskas GFS-008-029c

1. Algemeen

1.1 Beskrywing

Vooraf gekonnektoriseerde optiese verspreidingsvak as die mees gevorderde FTTX-netwerkverspreidingsknooppunt-toerusting, bied vinnige en betroubare verbinding, goeie beskerming en bestuur vir die FTTX-netwerk.

GFS-008-029C

1.2 standaarde voldoen

Die produksie wat aangebied word, is soos volg ontwerp, vervaardig en getoets volgens die standaarde:

1.3 Toepassingsomgewing

2. Eienskappe

1. Die onderste dop en boonste deksel word gesweis deur die sweiswerk van die warm plaat, wat nie verwyderbaar is nie.

2. Materiaal: PP+GF.

3. Vogbestand, waterdig, stofbestand, anti-veroudering.

4. Beskermingsvlak tot IP68.

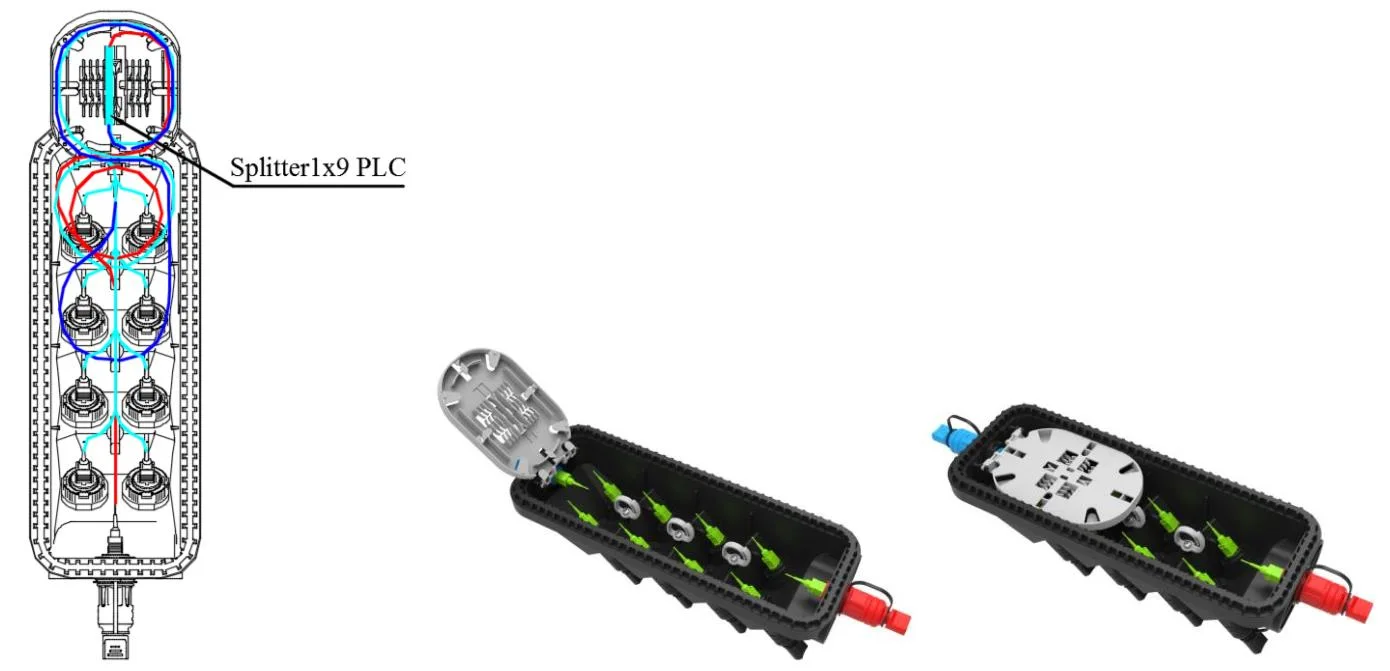

5. Die interieur is toegerus met 1x2 FBT -splitter+ 1x8 plc splitter of 1x9 plc splitter.

6. Installasiemetode: Paal-gemonteer, lugmontering, muurmonteer.

3. Spesifikasies

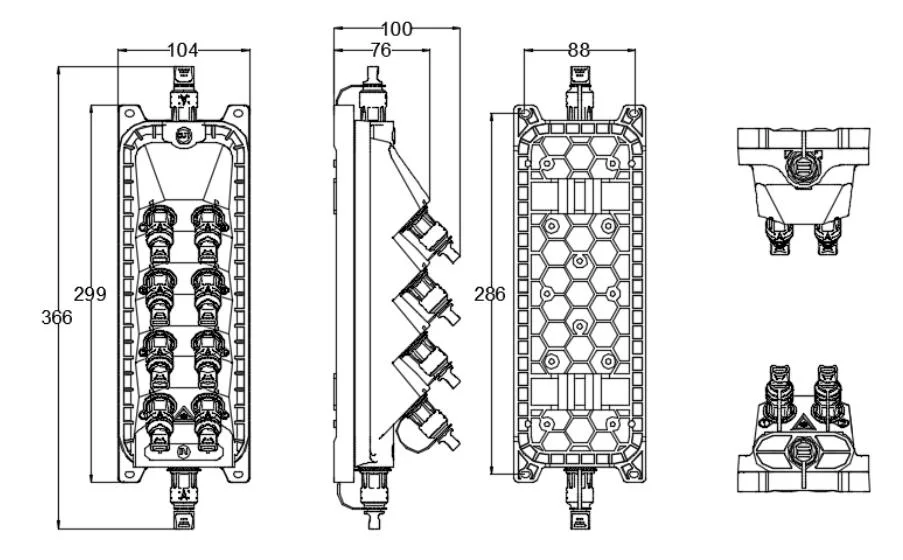

3.1 Meganiese spesifikasies

4. Konfigurasie

Belangrikste optiese parameters

Die optiese parameters wat in die tabel hierbo getoon word, is standaardwaardes en kan volgens die vereistes aangepas word.

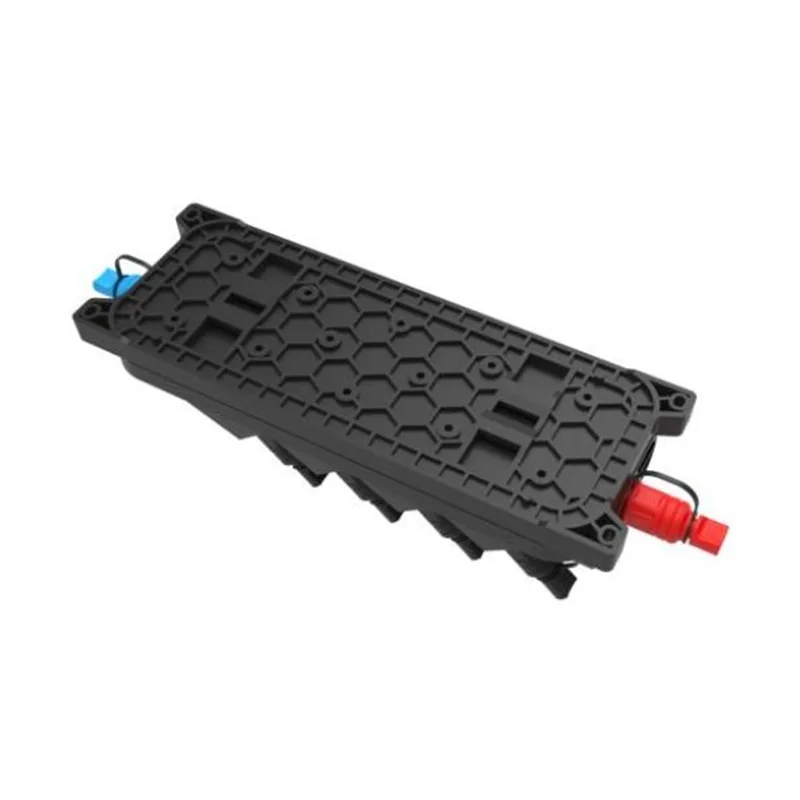

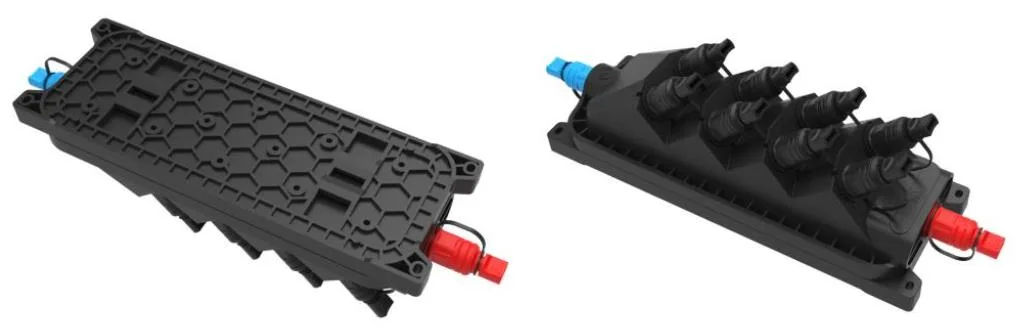

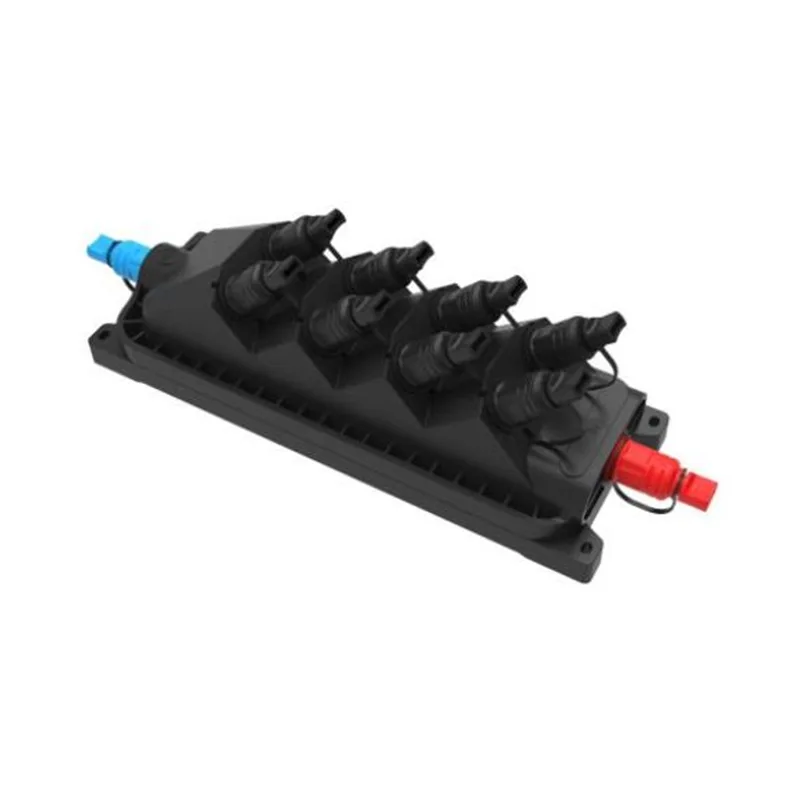

5. Produkfoto

5.1 Produkkabelwyses:

GFS-008-029C Produkfoto

6. omgewingskenmerke

Hierdie produk voldoen aan die ROHS -omgewingsbeskermingsaanwysing, en die inhoud van lood, kadmium, kwik, heksavalente chroom, polibromineerde bifeniel (PBB) (PBB) en polibromineerde difenielether (PBDE) is nie die limiet nie.

7. Installasie

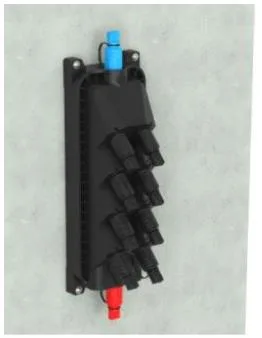

7.1. Muurgemonteerde installasie

Boor 4 gate in die muur op grond van die grootte in Tabel 1, plaas die uitbreidingsbout φ8*40, plaas die boks om by die gate te pas en gebruik Bolt om vas te maak.

Muur gemonteerde installasie

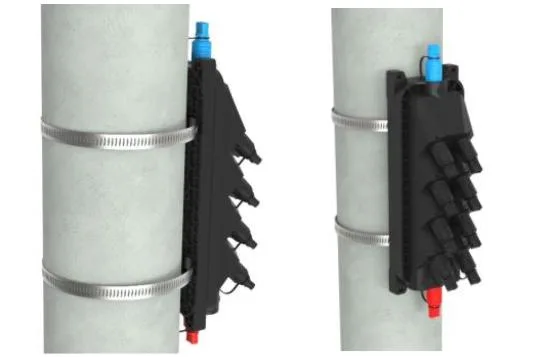

7.2. Pool-gemonteerde installasie

Maak 1 stel van die paalring op die telekommunikasie -paal reg

Pole gemonteerde installasie

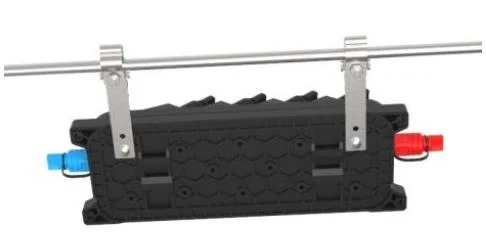

7.3. Die oorhoofse struktuur

Bind die twee wat op die onderstel van die bokant aan die draad gehang is en dan vasgebout, verhoed dat die saak afval.

Die oorhoofse struktuur

8. Connector -werking

8.1 Voorverbinde adapter - A （E）

⚫ Draai die pyltjie deel van die veselverbinding linksom en haal die stofdop uit.

⚫ Die pyltjie -gedeelte van die veselverbinding is bo, plaas veselverbinding in die sok en draai dan die pyltjie deel kloksgewys.

8.2 Voorverbinde adapter - B （XL）

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys

8.3 Voorverbinde adapter - C

⚫ Druk die skuifring op die optiese vesel -voorafvormige prop in die rigting van die pyltjie om die stofdop te verwyder; Druk op die knoppie om die stofdop op die adapter in die rigting van die pyltjie uit te haal.

⚫ Rig die liggaam van die vooraf gevormde prop met die adapter -gespe in totdat dit vasgemaak is. Verbind die twee stofbedekkings op dieselfde manier.

⚫ Die geïnstalleerde voorafvervaardigde prop druk die skuifring om die gespe vry te laat, en trek dan die hoofliggaam agteruit om dit te skei.

8.4 Voorverbinde adapter - D

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop.

⚫ Koppel die vooraf gekoppelde prop D en die vooraf gekoppelde adapter D in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.5 Voorverbinde adapter - E (a)

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop

⚫ Verbind die vooraf gekoppelde prop E en die vooraf gekoppelde adapter E in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.6 vooraf gekoppelde adapter -f

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys.

8.7 Voorverbinde adapter - G

8.8 Voorverbinde adapter-H-1

8.9 Voorverbinde adapter-J-1

9. pakket
