Vooraf gekonnektoriseerde veseloptiese kabelverspreidingskas GFS-16SX

1. Algemeen

1.1 Beskrywing

Vooraf gekonnektoriseerde optiese verspreidingsvak as die mees gevorderde FTTX-netwerkverspreidingsknooppunt-toerusting, bied vinnige en betroubare verbinding, goeie beskerming en bestuur vir die FTTX-netwerk.

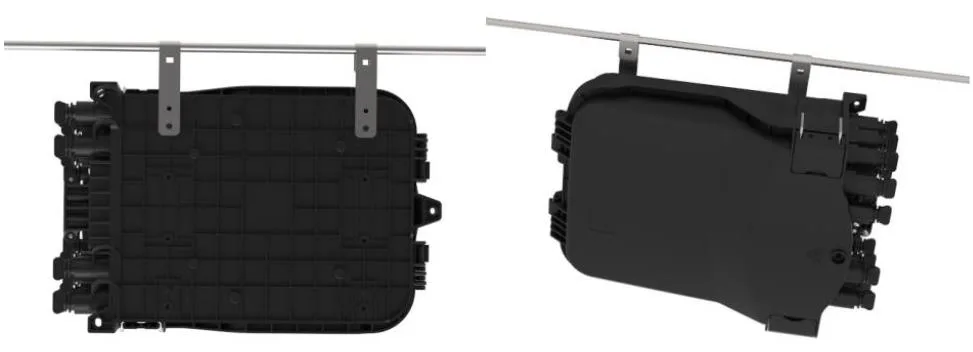

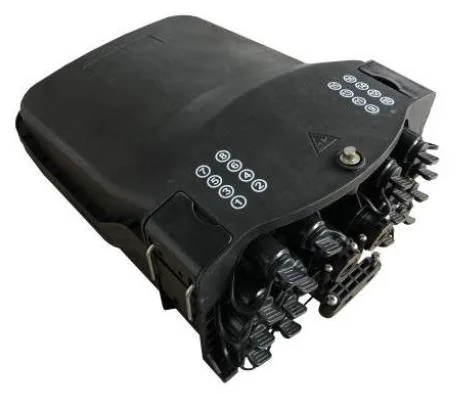

Voorkoms van GFS-16SX

1.2 standaarde voldoen

Die produksie wat aangebied word, is soos volg ontwerp, vervaardig en getoets volgens die standaarde:

1.3 Toepassingsomgewing

2. Eienskappe

1. Gevorderde struktuurontwerp, maklike werking en redelike routing.

2. Materiaal: PP+GF.

3. Vogbestand, waterdig, stofbestand, anti-veroudering.

4. Beskermingsvlak tot IP65.

5. 1 Ovale optiese kabelinvoer, 2 takoptiese kabelinskrywings en 16 vooraf-gekoppelde adapters.

6. 'n Verskeidenheid splitsbakkies is beskikbaar.

7. Installasiemetode: Paal-gemonteer, lugmontering, muurmonteer.

8. Dit kan toegerus word met die opbergbakkie van die kabel om die stoor van 50 meter 5 mm ronde kabel te ontmoet.

3. Spesifikasies

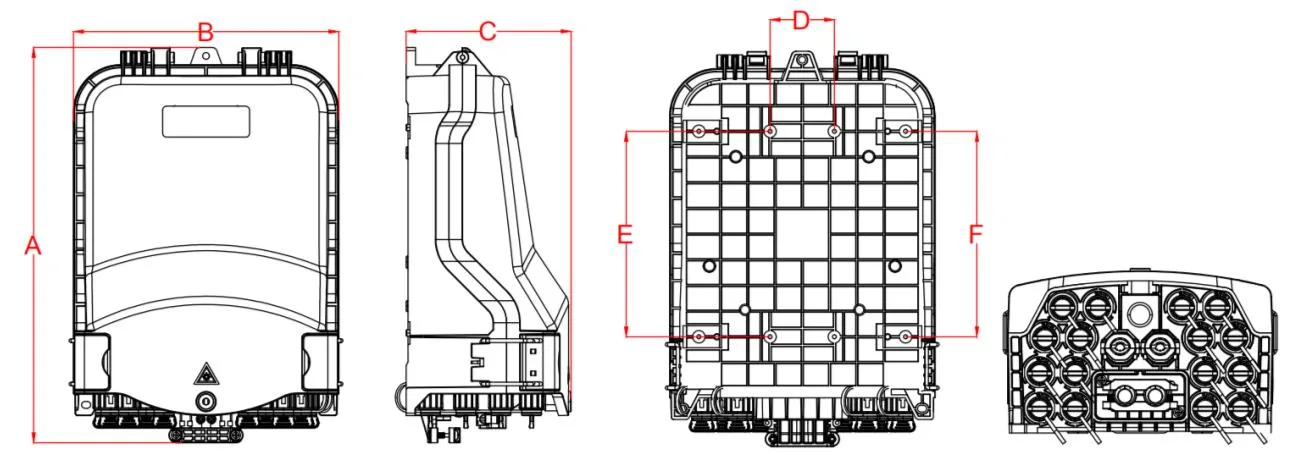

3.1 Meganiese spesifikasies

4. Konfigurasie

4.1 Hoofoptiese parameters

Die optiese parameters wat in die tabel hierbo getoon word, is standaardwaardes en kan volgens die vereistes aangepas word.

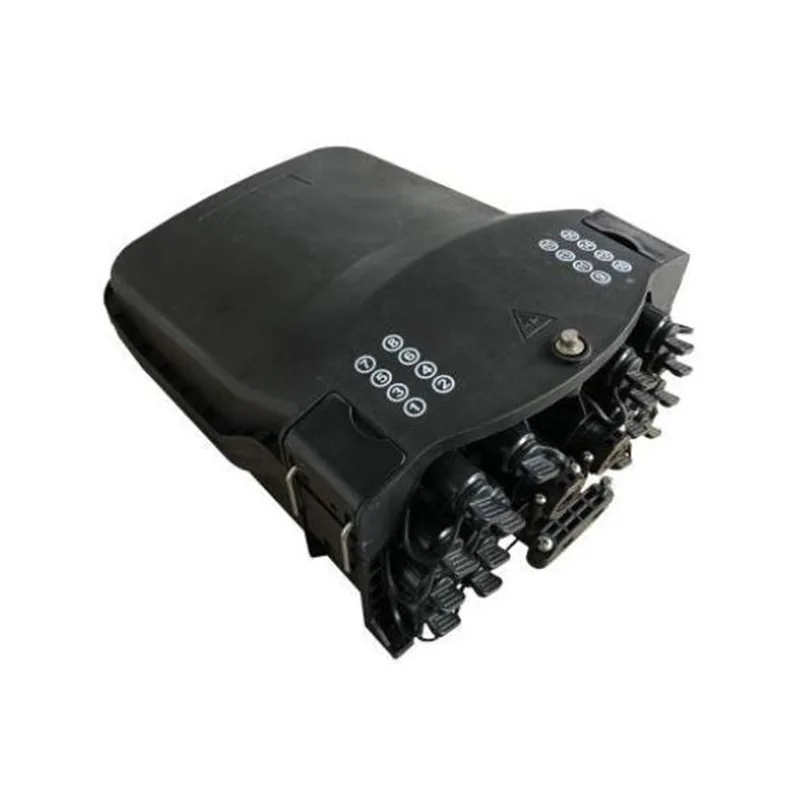

5. Produkfoto

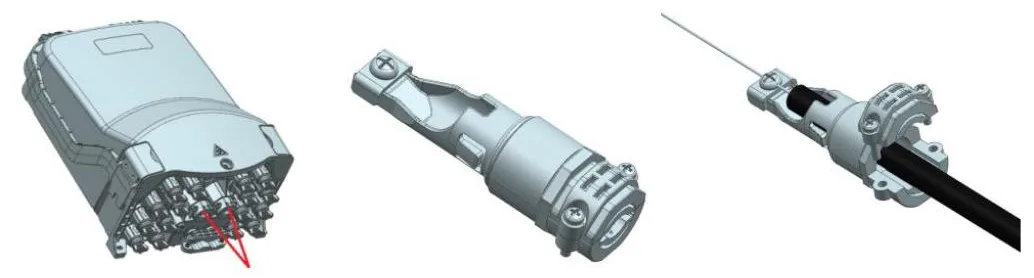

5.1 Produkkabelwyses:

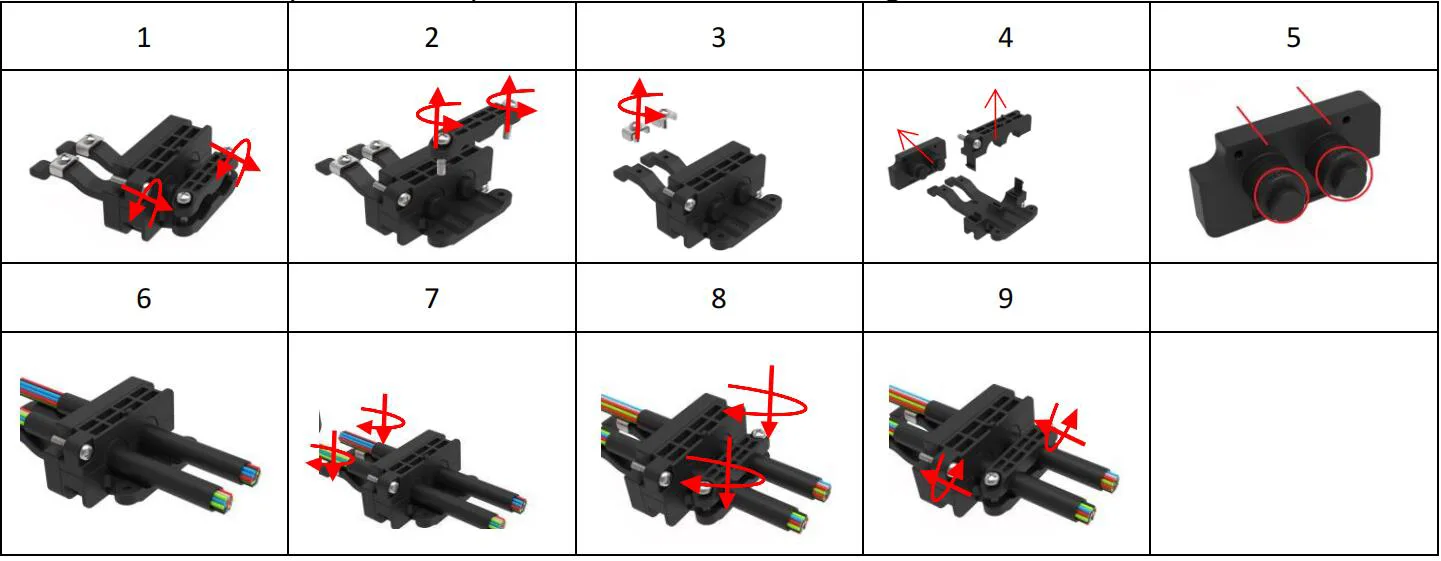

5.2 Vinnige prop

1. Maak die skroef los en verwyder die verbinding.

2. Maak die skroef los en verwyder die drukplaat.

3. Maak die skroef op die kompressieplaat van die sterkte -lid los.

4. Verwyder die rubberprop en plastiekonderdele.

5. Sny die rubberprop volgens die vereiste kabelgrootte.

6. Gee die gestroopte kabel deur die rubberprop en monteer die kabel met die rubberprop.

7. Stel die kraglid in die deksel in, druk die drukplaat af en trek die skroef vas om die sterkte -lid vas te maak.

8. Druk die drukplaat af en trek die skroef vas om die optiese kabel vas te maak.

9. Druk die komponente met optiese kabel in die onderkant en trek die skroewe vas.

5.3 Veseloptiese kabelverfurcasie

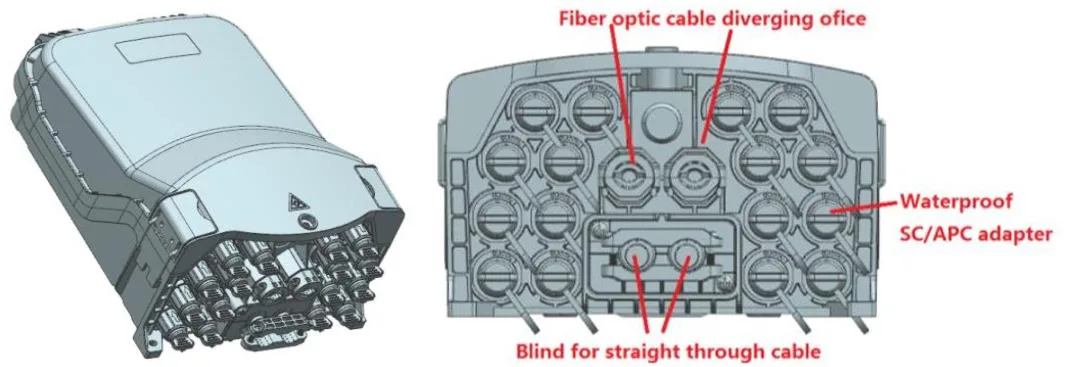

5.4 Produk kabelweë

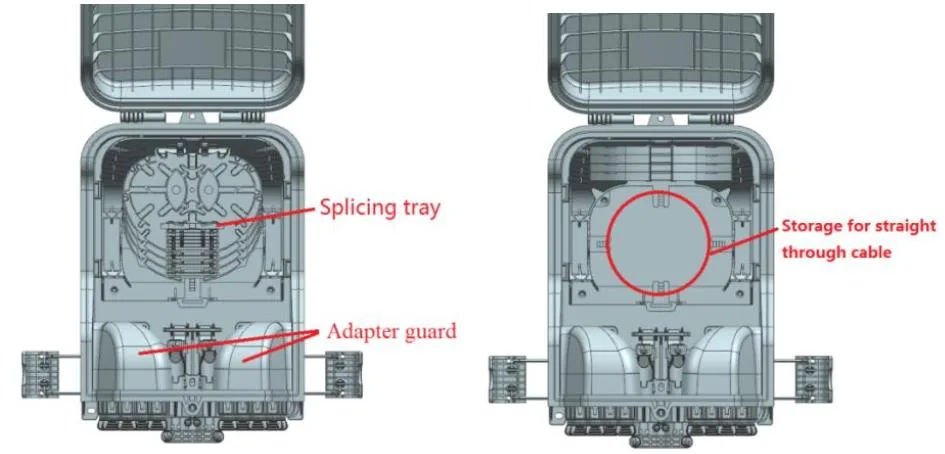

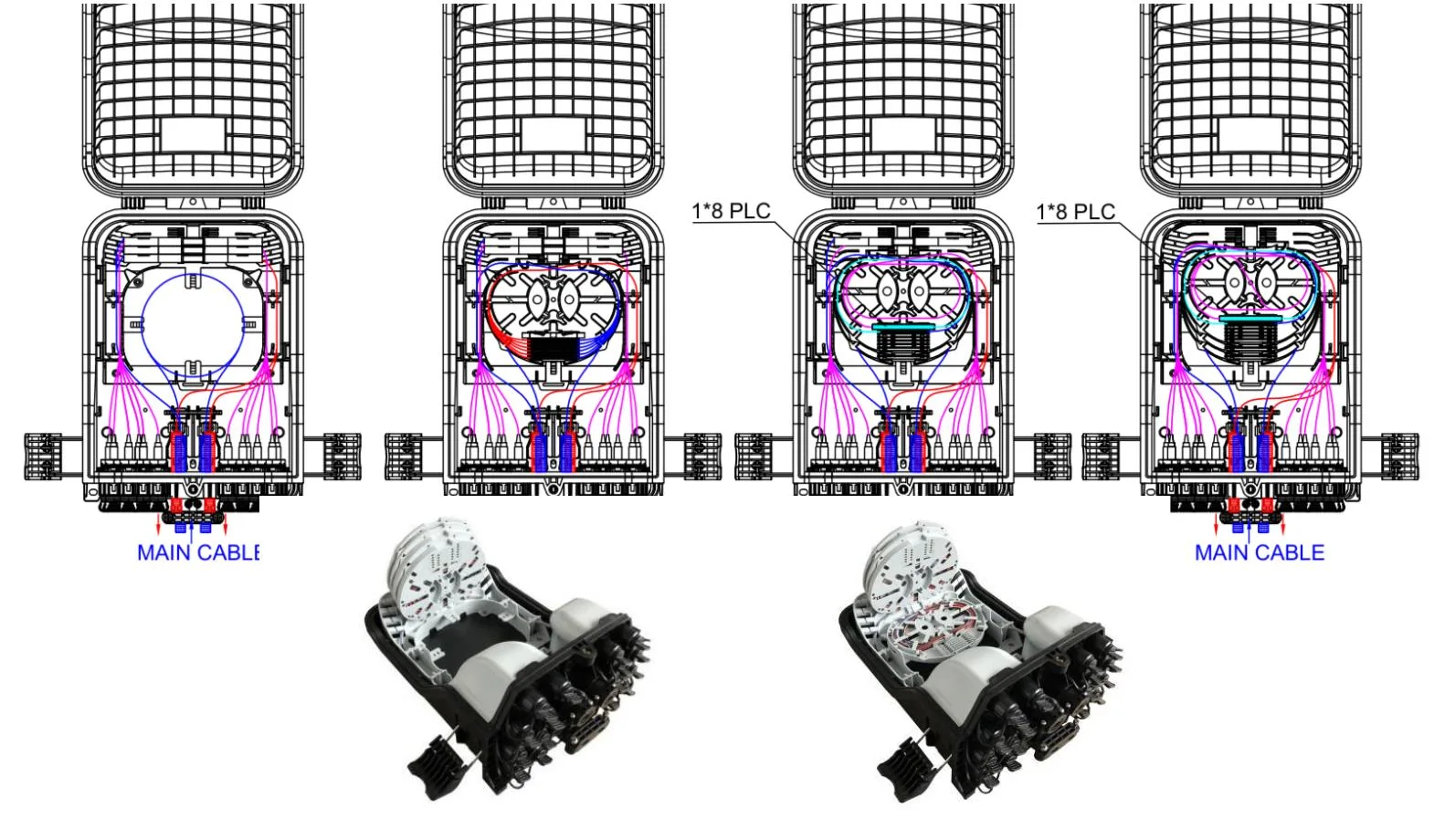

GFS-16SX-routingdiagram

5.5 Splicing -skinkbord

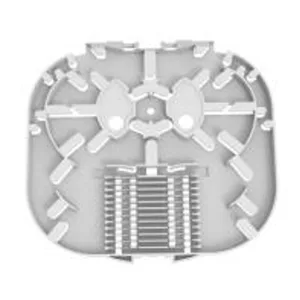

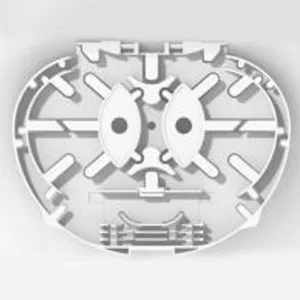

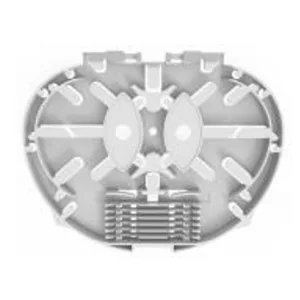

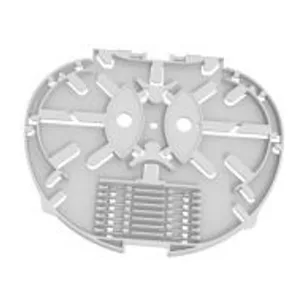

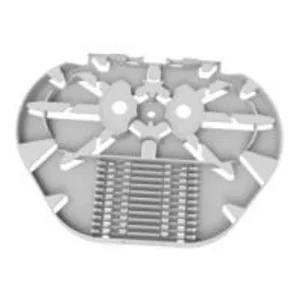

Item	Splicing Tray a	Splicing skinkbord b	Splitterbak A-1	Splicing skinkbord c
Dimensies (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Netto gewig (kg)	0.021	0.015	0.021
Prent
Kleur	RAL7035	RAL7035	RAL7035
Materiaal	PC+ABS	PC+ABS	PC+ABS
Splitsvermoë van 'n skinkbord (Cores)	12 (2 lae hitte krimpbare beskermende mou)	8 (1 laag hitte krimpbare beskermende mou)	6 (2 lae hitte krimpbare beskermende mou)
Splitterkapasiteit van 'n skinkbord (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vesel, 60x7x4mm)	/	1  (PLC 1x16, 0,9 mm vesel, 60x12x4mm)
Maksimum (PCS)	4	8	4
Standaard (PCS)	2	/	/
Opmerking: 1. Bogenoemde bakke kan volgens die vereistes gemeng word. 2. Konfigurasiereëls: 1a = 2b = 2c = 1d = 1e = 2f 3. Die soorte veselskyfies neem voortdurend toe

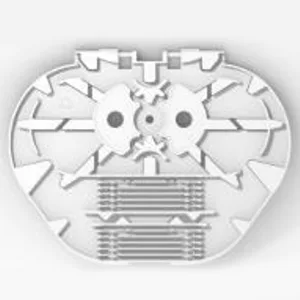

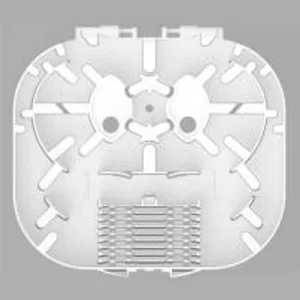

Item	Splicing skinkbord c	Splicing Tray D	Splicing Tray E	Splicing Tray E-1
Afmetings (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Netto gewig (kg)	0.018	0.024	0.033	0.033
Prent
Kleur	RAL7035	RAL7035	RAL7035	RAL7035
Materiaal	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Splitsvermoë van 'n skinkbord (Cores)	12 (1 laag hitte krimpbare beskermende mou)	24 (2 lae hitte krimpbare beskermingsmou)	24 (2 lae hitte krimpbare beskermingsmou)	18 (2 lae hitte krimpbare beskermingsmou)
Splitterkapasiteit van 'n skinkbord (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vesel, 60x7x4mm)	1 (PLC 1x16, 0,9 mm vesel, 60x12x4mm)
Maksimum (PCS)	8	4	4	4
Standaard (PCS)	/	/	/	/
Opmerking: 1. Bogenoemde bakke kan volgens die vereistes gemeng word. 4. Konfigurasiereëls: 1a = 2b = 2c = 1d = 1e = 2f 3. Die soorte veselskyfies neem voortdurend toe

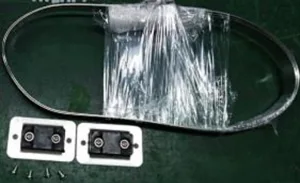

5.3 bykomstighede

No.	Deel naam	Verwysingsfoto	Eenheid	Hoeveelheid	Opmerk
1	Gebruikers se manlik	/	PCS	1	In
2	Splitter -toetsverslag	/	PCS	1	In

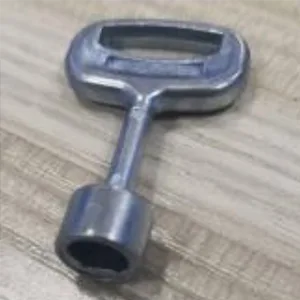

3	Sleutel		PCS	1	“D” tipe

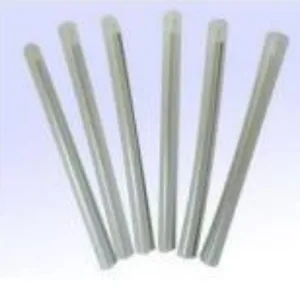

4	Hitte-aangrypende beskermingsmou		PCS	16	L = 45mm, Opsioneel as die versoek van die kliënt

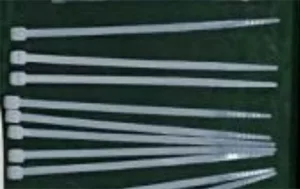

5	Nylon kabel das		PCS	10	3x100mm

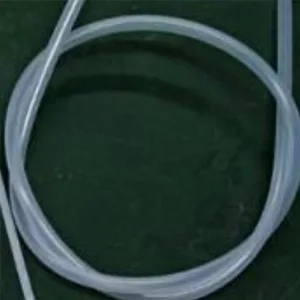

6	Kaal veselbeskermingsbuis		PCS	1	OD5mm x 50 cm

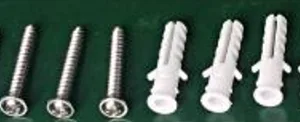

7	Muurgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt. Uitgebreide plastiekprop φ7.5x40mm, Phillips self-tik-skroewe m5x40mm.

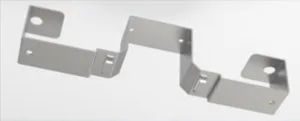

8	Paalgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt

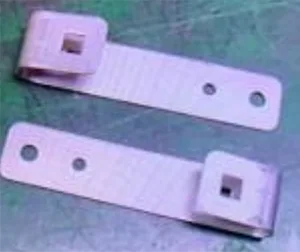

9	Lugmonteringstel		dekor	1	Opsioneel as die versoek van die kliënt
10	Drop kabelopbergbakkie		PCS	2	Opsioneel as die versoek van die kliënt

6. omgewingskenmerke

Hierdie produk voldoen aan die ROHS -omgewingsbeskermingsaanwysing, en die inhoud van lood, kadmium, kwik, heksavalente chroom, polibromineerde bifeniel (PBB) en polibromineerde difenielether (PBDE) oorskry nie die limiet nie.

7. Installasie

7.1. Muurgemonteerde installasie

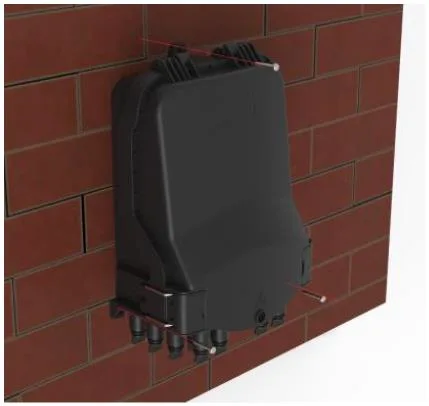

Boor 3 gate in die muur volgens die afmeting in Tabel 2, plaas die uitbreidingsprop 7.5*40, plaas die boks om by die gate te pas en gebruik skroewe om vas te maak.

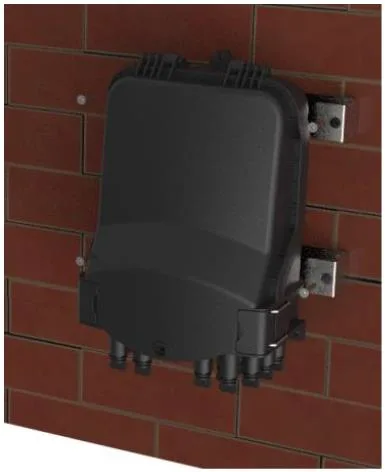

Muur gemonteerde installasie

7.2. Pool-gemonteerde installasie

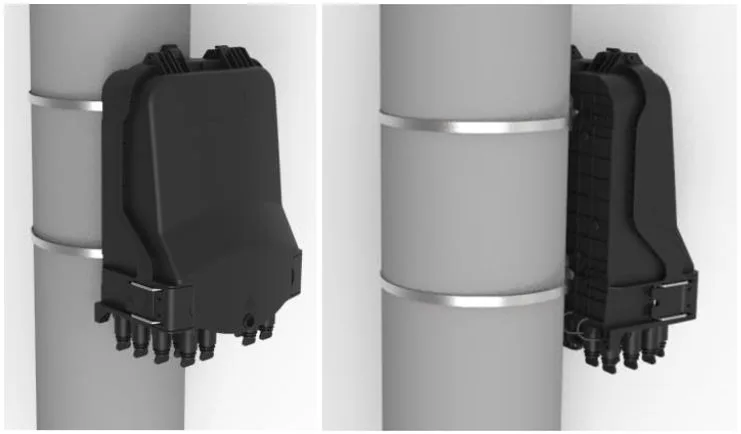

Gee die hoepelring deur die gleuf van die agterplaat en maak dit op die telekommunikasiepaal vas

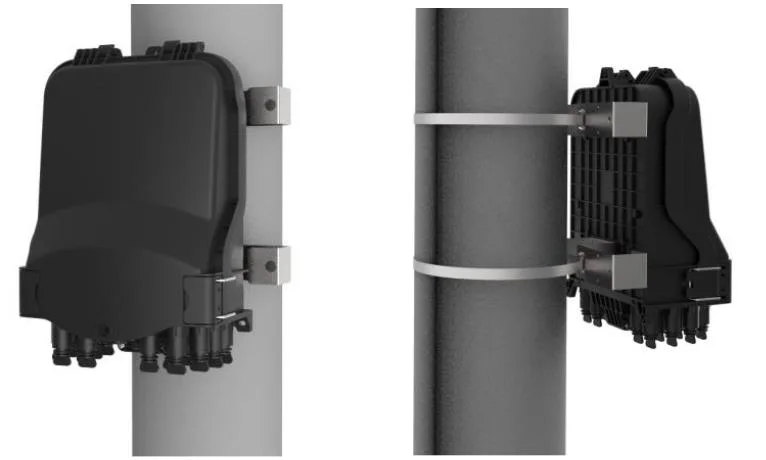

Pole gemonteerde installasie

7.3 Die oorhoofse struktuur

Bind die twee wat op die onderstel van die bokant aan die draad gehang is en dan vasgebout, verhoed dat die saak afval. (Foto 6)

Die oorhoofse struktuur

7.4 muurgemonteerde installasie (met 'n druppelkabelbergbakkie)

Boor 4 gate in die muur volgens die afmeting van die monteergat van die druppelkabel, plaas die uitbreidingsprop φ 7.5 * 40, plaas die boks om die gate by te pas en vas te maak met die skroewe.

Muur gemonteerde installasie (met 'n druppel kabelstoorbak)

7.5 Installasie van die paal gemonteer (met 'n drop kabelstoorbak)

Gee die roestvrye staalriem deur die gleuf van die druppelkabelopbergbakkie en maak dit op die paal met 'n gespe.

Pool-gemonteerde installasie (met 'n druppelkabelbergbakkie)

7.6. Lugstokinstallasie (met drop kabelstoorbakkie)

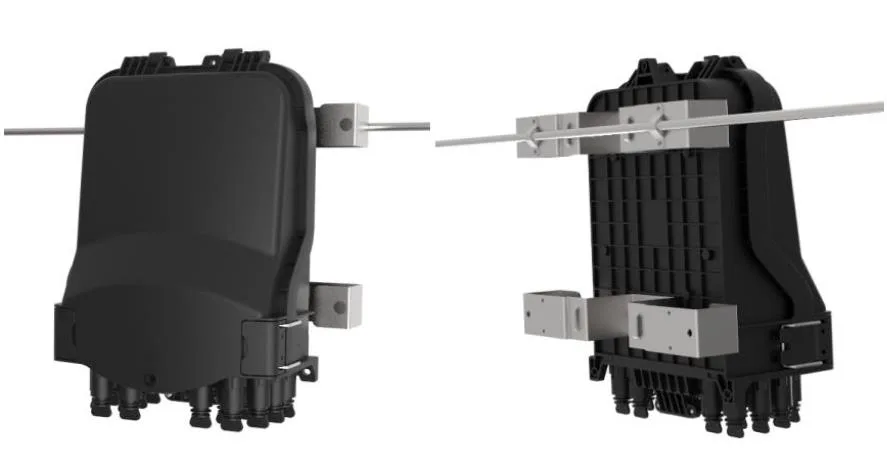

Gebruik die klein metaalplaat om die verspreidingskas by die boodskapper vas te maak.

Lugstokinstallasie (met drop kabelstoorbakkie)

8. Connector -werking

8.1 Voorverbinde adapter - A （E）

⚫ Draai die pyltjie deel van die veselverbinding linksom en haal die stofdop uit.

⚫ Die pyltjie -gedeelte van die veselverbinding is bo, plaas veselverbinding in die sok en draai dan die pyltjie deel kloksgewys.

8.2 Voorverbinde adapter - B （XL）

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys

8.3 Voorverbinde adapter - C

⚫ Druk die skuifring op die optiese vesel -voorafvormige prop in die rigting van die pyltjie om die stofdop te verwyder; Druk op die knoppie om die stofdop op die adapter in die rigting van die pyltjie uit te haal.

⚫ Rig die liggaam van die vooraf gevormde prop met die adapter -gespe in totdat dit vasgemaak is. Verbind die twee stofbedekkings op dieselfde manier.

⚫ Die geïnstalleerde voorafvervaardigde prop druk die skuifring om die gespe vry te laat, en trek dan die hoofliggaam agteruit om dit te skei.

8.4 Voorverbinde adapter - D

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop.

⚫ Koppel die vooraf gekoppelde prop D en die vooraf gekoppelde adapter D in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.5 Voorverbinde adapter - E (a)

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop

⚫ Verbind die vooraf gekoppelde prop E en die vooraf gekoppelde adapter E in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.6 Voorverbinde adapter - SC

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys.

8.7 Voorverbinde adapter - G

9. pakket

1pc in 'n borrelsak, 420*350 mm;

1pc in 'n klein karton, 340*230*150mm, bruto gewig is 1,5 kg;

10 stuks in 'n groot sinkende karton, 480*360*805 mm, is die bruto gewig 16 kg.
