Vooraf gekonnektoriseerde veseloptiese kabelverspreidingskas GFS-18byk

1. Algemeen

1.1 Beskrywing

Vooraf gekonnektoriseerde optiese verspreidingsvak as die mees gevorderde FTTX-netwerkverspreidingsknooppunt-toerusting, bied vinnige en betroubare verbinding, goeie beskerming en bestuur vir die FTTX netwerk.

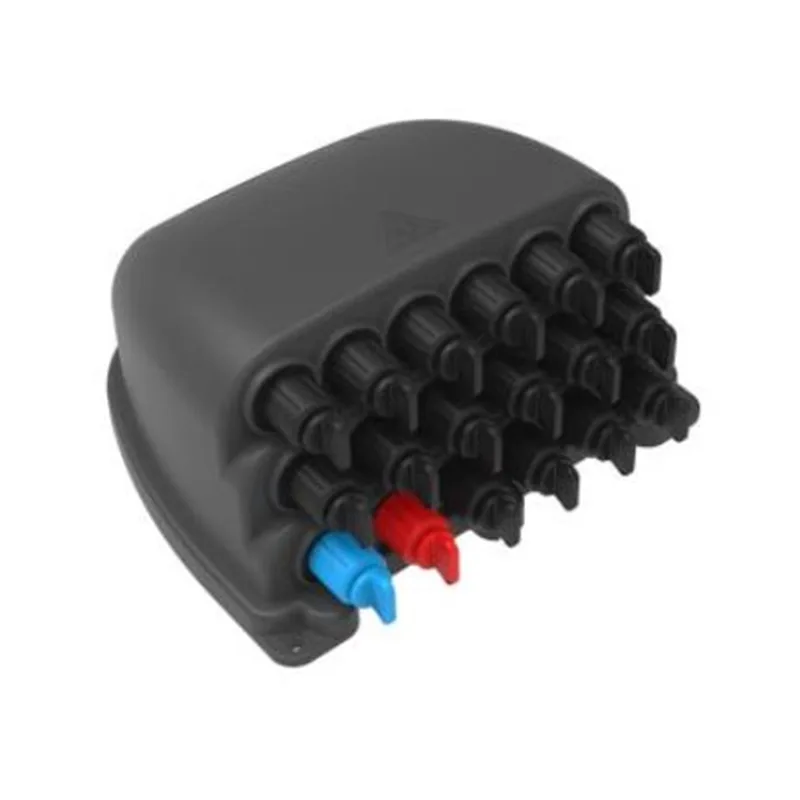

Voorkoms van GFS-18Byk

1.2 standaarde voldoen

Die produksie wat aangebied word, is soos volg ontwerp, vervaardig en getoets volgens die standaarde:

1.3 Toepassingsomgewing

2. Eienskappe

1. Die onderste dop en die boonste deksel is met skroewe vasgemaak, verwyderbaar.

2. Materiaal: pp.

3. Vogbestand, waterdig, stofbestand, anti-veroudering.

4. Beskermingsvlak tot IP68.

5. Die interieur is toegerus met 1x2 FBT -splitter + 1x16 plc splitter.

6. Installasiemetode: Paal-gemonteer, lugmontering, muurmonteer.

3. Spesifikasies

3.1 Meganiese spesifikasies

3.2 Optiese spesifikasies

Die optiese parameters wat in die tabel hierbo getoon word, is standaardwaardes en kan volgens die vereistes aangepas word.

4. Produkfoto

4.1 Produk -kabelweë:

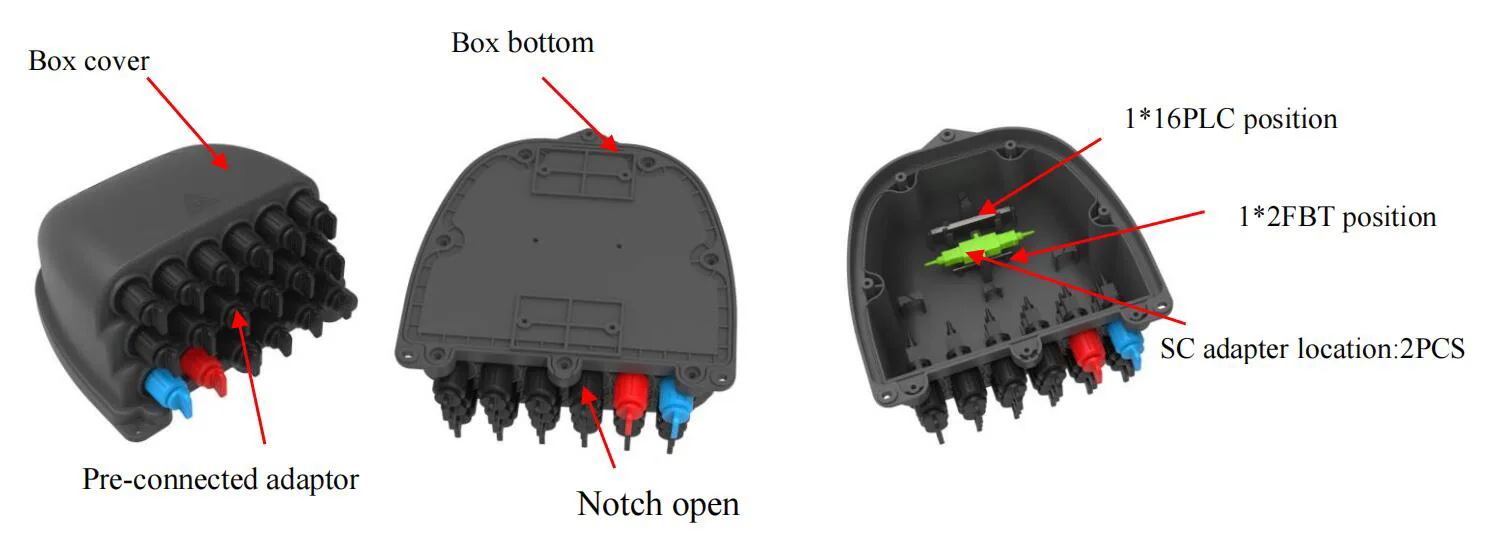

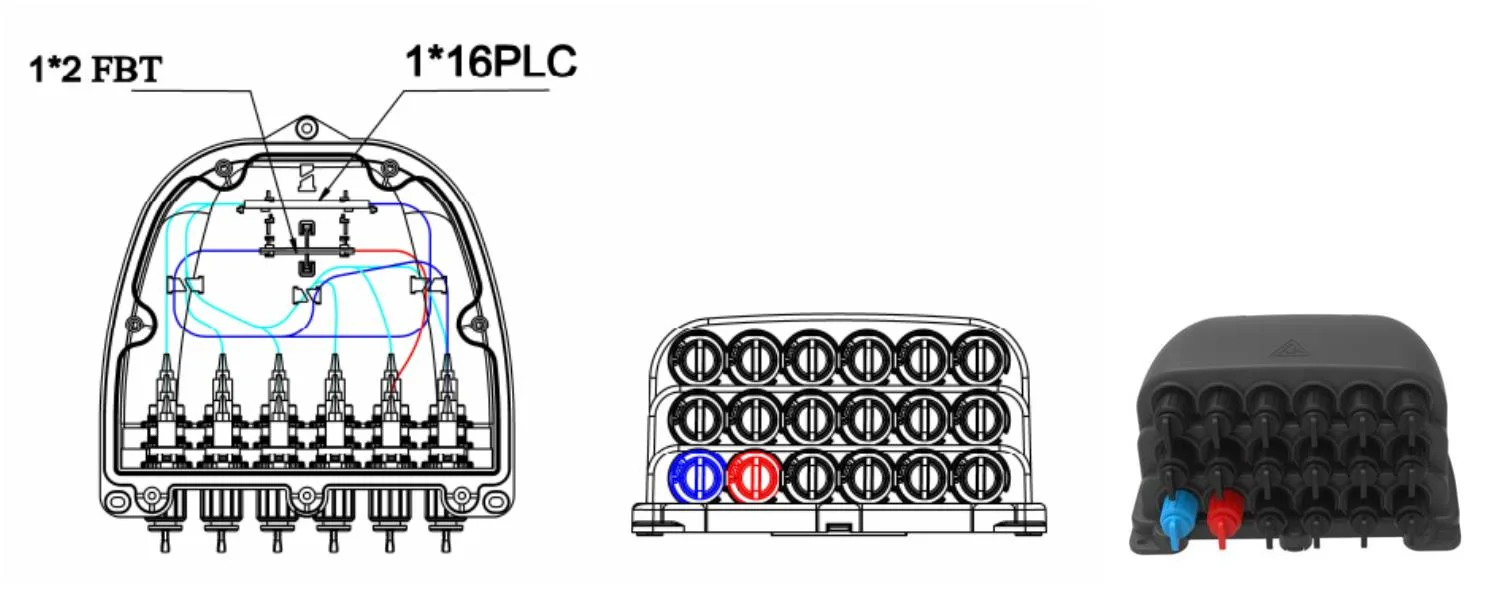

GFS-18BYK (1 * 2FBT + 1 * 16 PLC Splitter Cable Ways)

4.2 Opstelling

4.2.1 Hoofonderdele

4.2.2 bykomstighede

No.	Deel naam	Verwysingsfoto	Eenheid	Hoeveelheid	Opmerk
1	Gebruikers se manlik	/	PCS	1	In
2	Splitter -toetsverslag	/	PCS	1	In
3	Muurgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt
4	Paalgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt
5	Lugmonteringstel		dekor	1	Opsioneel as die versoek van die kliënt

5. Omgewingskenmerke

Hierdie produk voldoen aan die ROHS -omgewingsbeskermingsaanwysing, en die inhoud van lood, kadmium, kwik, heksavalente chroom, polibromineerde bifeniel (PBB) (PBB) en polibromineerde difenielether (PBDE) is nie die limiet nie.

6. Installasie

6.1. Muurgemonteerde installasie

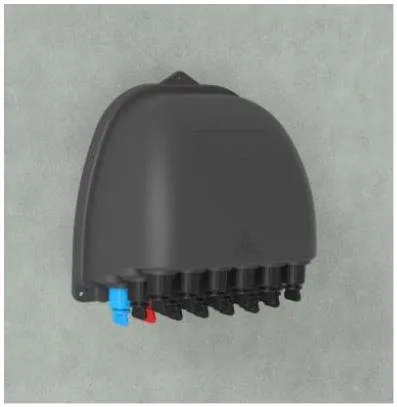

Boor 3 gate in die muur volgens die afmeting, plaas die uitbreidingsprop φ7.5*40, plaas die boks om by die gate te pas en gebruik skroewe om vas te maak.

Muur gemonteerde installasie

6.2. Pool-gemonteerde installasie

Gee die hoepelring deur die gleuf van die agterplaat en maak dit op die telekommunikasiepaal vas

Pole gemonteerde installasie

6.3 Die oorhoofse struktuur

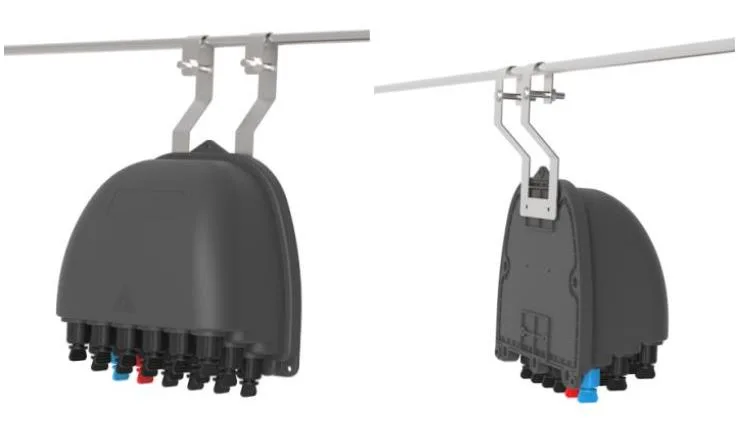

Bind die twee wat op die onderstel van die bokant aan die draad gehang is en dan vasgebout, verhoed dat die saak afval. (Foto 6)

Pool-gemonteerde installasie

7. Connector -werking

7.1 Voorverbindingsadapter - A （E）

⚫ Draai die pyltjie deel van die veselverbinding linksom en haal die stofdop uit.

⚫ Die pyltjie -gedeelte van die veselverbinding is bo, plaas veselverbinding in die sok en draai dan die pyltjie deel kloksgewys.

7.2 Voorverbindingsadapter - B （XL）

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys

7.3 vooraf gekoppelde adapter - C

⚫ Druk die skuifring op die optiese vesel -voorafvormige prop in die rigting van die pyltjie om die stofdop te verwyder; Druk op die knoppie om die stofdop op die adapter in die rigting van die pyltjie uit te haal.

⚫ Rig die liggaam van die vooraf gevormde prop met die adapter -gespe in totdat dit vasgemaak is. Verbind die twee stofbedekkings op dieselfde manier.

⚫ Die geïnstalleerde voorafvervaardigde prop druk die skuifring om die gespe vry te laat, en trek dan die hoofliggaam agteruit om dit te skei.

7.4 vooraf gekoppelde adapter - D

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop.

⚫ Koppel die vooraf gekoppelde prop D en die vooraf gekoppelde adapter D in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

7.5 Vooraf gekoppelde adapter - E (a)

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop

⚫ Verbind die vooraf gekoppelde prop E en die vooraf gekoppelde adapter E in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

7.6 Voorverbindingsadapter - SC

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys.

8. pakket
