Voorafbeëindigde ronde optiese veselkabel

Voorafbeëindigde ronde optiesevesel-druppelkabels bied 'n robuuste en verseëlde verbindingsoplossing vir Fiber to the Home (FTTH) deur 'n vinnige en presiese verbindingstelsel, wat installasietyd, tegniese foute en instandhouding verminder. Daarbenewens waarborg dit hoë betroubaarheid en duursaamheid van die netwerk.

Stuur navraag

Produk Beskrywing

Produkkategorie: Vesel na die huis (FTTH)-verbindingsoplossings
Sleutelfunksie: Vinnige ontplooiing plug-and-play drop-kabel met versterkte SC/APC-beëindiging.
Voldoening: Voldoen aan IEC 61754-4-standaarde vir optiese koppelvlakwerkverrigting.

Orientalfiber bied die voorafbeëindigde ronde optiese veselkabel as 'n hoëprestasie-oplossing vir residensiële en kommersiële veselontplooiings. Ontwerp deur Jiangsu Xuben Photoelectric Technology Co., Ltd., hierdie kabel integreer robuuste meganiese beskerming met presisie-gemanipuleerde verbindings om stabiele seinoordrag in uiteenlopende omgewingstoestande te verseker.

Produkdefinisie en funksionele omvang

Die voorafbeëindigde ronde optiese vesel-druppelkabel is 'n gespesialiseerde optiese samestelling wat bestaan uit 'n hoë-trek 5 mm ronde kabel wat fabrieksbeëindig is met 'n versterkte SC/APC-aansluiting. In teenstelling met standaard veld-beëindigde kabels, elimineer hierdie vooraf-gekoppelde oplossing die behoefte aan splyting op die perseel aan die intekenaarkant, deur gebruik te maak van 'n hoë-gehalte sirkoniumhuls om lae invoegverlies en hoë opbrengsverlies oor die netwerkleeftyd te handhaaf.

Kernvoordele & Tegniese Uitnemendheid

1. Presisie-ingenieurswese

Die voorafbeëindigde ronde optiesevesel-druppelkabel het 'n versterkte SC/APC-aansluiting aan kant A, wat 'n verseëlde, weerbestande verbinding verseker. Die gebruik van sirkoniumhulse waarborg stabiele belyning, wat die risiko van seindegradasie as gevolg van temperatuurskommelings of meganiese vibrasie verminder.

2. Verbeterde duursaamheid

Gebou vir lang lewe, die kabelkonstruksie sluit in:

HDPE/LSZH Buitebaadjie: Bied weerstand teen UV-straling en omgewingstres.

Waterblokkerende komponente: Geïntegreerde veselglas- en aramidgarings voorkom dat vog binnedring.

G657A1/A2-vesel: Bied uitstekende buig-ongevoelige werkverrigting, krities vir stywe roetes in stedelike FTTH-omgewings.

3. Geoptimaliseerde Ontplooiingsdoeltreffendheid

Deur die voorafbeëindigde ronde optieseveselkabel te gebruik, kan telekommunikasie-operateurs die installasietyd aansienlik verminder. Die "oop einde" aan kant B maak voorsiening vir maklike trek deur pype voor finale beëindiging by die verspreidingspunt.

Toepassingsvelde

Die veelsydigheid van die voorafbeëindigde ronde optiese veselkabel maak dit geskik vir verskeie sektore met hoë aanvraag:

Telekommunikasie: Laaste myl FTTH-verbindings vir residensiële internetdiensverskaffers.

Uitsaai: Seinoordrag vir radio- en televisienetwerke.

Industriële infrastruktuur: Front-end verbindings vir slim netwerke, spoorvervoer, en snelweg moniteringstelsels.

Plaaslike areanetwerke (LAN): Hoëspoed data-oordrag vir kampus- of kantoorkomplekse.

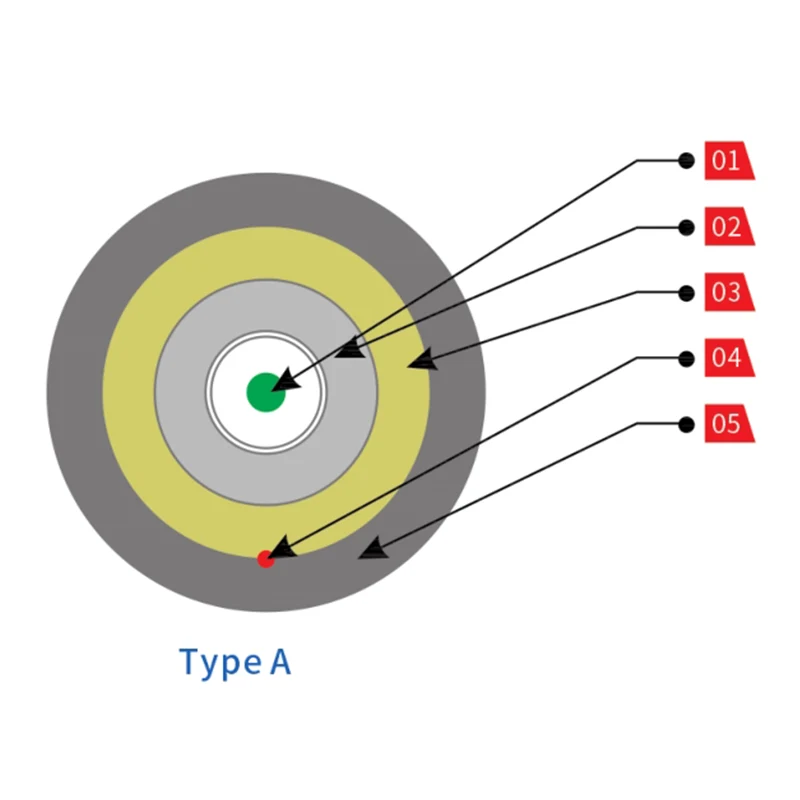

Struktuurtekening

900μm buffer

PBT buis

Waterblokkerende veselglas- en aramidgaringveselbuffers

Ripkoord

LSZH baadjie

Pre-terminated Round Fiber Optic Drop Cable

Tipe A

900μm buffer

Binneskede

Waterblokkerende veselglas- en aramidgaringveselbuffers

Sterkte lid

Ripkoord

Buitenste skede

Blou kleur lyn

Pre-Terminated Round Fiber Optic Drop Cable

Tipe B

Connector besonderhede

Model: Tipe E

Kleur: Swart

Materiaal: PC + ABS

Connector: SC/APC

Toepaslike kabel: 5 mm valkabel

Eienskappe

Modulêre ontwerp, maklik om uit te brei

Dit kan werk en buite geïnstalleer word

Beskermingsgraad: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optiese spesifikasies

Parameter	Waarde
Connector Tipe	E Tipe
Connector-invoegingverlies (dB)	IL: ≤0.3dB Maks. 0.3dB + 0.4dB/km * L(km) @ 1310nm Maks. 0.3dB + 0.35dB/km * L(km) @ 1550nm volgens IEC 61300-3-4 Metode B
Connector Terugkeerverlies (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm Volgens IEC 61300-3-6
Kabellengte (m)	50, 100, 150, 200, 250, ens
Graad van Beskerming	IP 68

Kabelsamestelling

Invoegingsverlies: Maks. 0.3dB + 0.35dB/km * L(km) @ 1310nm

Maks. 0.3dB + 0.21dB/km * L(km) @ 1550nm

Volgens IEC 61300-3-4 Metode B

Opbrengsverlies: Min. 60 dB @ 1310&1550nm

Volgens IEC 61300-3-6

Meganiese spesifikasies

Item	Toets metode	Vereiste
Treksterkte	IEC 60794-1-E1 (1000N/1h)	Veselverlenging ≤0,40% Residuele verlenging ≤ 0,05% Dempingsverandering≤ 0.1 dB @1550nm
Afplatting	IEC 60794-1-E3 (1000 N/100 mm in 15 minute)	Dempingsverandering ≤ 0.1 dB @1550nm
Impak	IEC 60794-1-2-E4 (5N.m impak en D=300mm)	Dempingsverandering ≤ 0.1 dB @1550nm
Torsie	IEC 60794-1-2-E7 (25N vrag en 10 siklusse)	Dempingsverandering ≤ 0.1 dB @1550nm
Kromming	IEC 60794-1-2-E6 (D=100mm en 55N vrag, 25 siklusse)	Dempingsverandering ≤ 0.1 dB @1550nm
Temperatuurreeks	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Dempingsverandering ≤ 0.2 dB @1550nm
Waterpenetrasie	IEC 60794-1-2-F5A (3m in lengte, 1m in hoogte, 24 uur)	Beëindig waterlek
Skedekrimping	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86 (85°C, 4 小时)	≤ 5,0%
RoHs (2011/65/EU)	Voldoen
