3 mm ronde kabel LC/UPC- LC/UPC pleisterkoorde

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Stuur navraag

Produk Beskrywing

DieOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordeis noodsaaklike komponente vir hoë-digtheid optiese vesel pleister omgewings. Vervaardig deur Orientalfiber, 'n handelsmerk onder die Jiangsu Xuben Photoelectric Technology-groep, trek hierdie pleisterkoorde voordeel uit 'n produksiebasis van 15 000 vierkante meter en gevorderde vervaardigingsprosesse. Deur te kies om die bron te verkryOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoorde, ontvang netwerkingenieurs 'n produk wat gerugsteun word deur ISO9001- en ISO45001-sertifisering, wat betroubare werkverrigting in kritieke datasentrums en telekommunikasie-spilpunte wêreldwyd verseker.

Tegniese ontwerp en seinintegriteit

Die ingenieurswese agter dieOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordefokus op hoë presisie en lae seinverswakking. Deur gebruik te maak van G657A1 enkelmodusvesel, is hierdie kabels ontwerp om die fisiese vereistes van moderne kabelroetering te hanteer.

Presisiekomponente en bougehalte

LC/UPC hoë-presisie-verbindings: Die klein vormfaktor-LC-verbindings maak voorsiening vir verhoogde poortdigtheid in skakelaars en pleisterpanele. Die UPC (Ultra Physical Contact) poetsmiddel verseker 'n terugkeerverlies van ≥50dB, wat standaard is vir hoëspoed Ethernet-toepassings.
3,0 mm LSZH-baadjie: Anders as dunner 2,0 mm-alternatiewe, bied die 3 mm-ronde kabel verbeterde meganiese beskerming. Die Lae Rook Zero Halogen (LSZH) materiaal verseker voldoening aan veiligheid vir binnenshuise installasies, veral in stygende en horisontale bekabeling.
Keramiek Ferrule Tegnologie: Elke koppelstuk beskik oor 'n hoëgraadse keramiek ferrule wat presiese belyning handhaaf oor meer as 800 paringsiklusse.
Buig-onsensitiwiteit: Met 'n minimale buigradius van ≥20 mm, handhaaf hierdie koorde seinintegriteit selfs wanneer dit deur stywe hoeke in oorvol bedienerrakke gelei word.

Veelsydige industrie toepassings

Die toepassing vanOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordestrek oor verskeie sektore, wat die stabiele fisiese laag verskaf wat benodig word vir hoëbandwydtedienste.

Ondernemingsdatasentrums en Ethernet-stelsels

In die kern van die netwerk verbind hierdie pleisterkoorde hoëspoed-senderontvangers aan verspreidingsrame. Die geel LSZH-baadjie bied duidelike identifikasie vir enkelmodus-veselskakels, wat makliker instandhouding en probleemoplossing vergemaklik.

FTTH en breëbandinfrastruktuur

As 'n primêre keuse vir Fiber-to-the-Home (FTTH)-ontplooiings, maak die duursaamheid van die 3mm-kabel dit geskik vir verbindings tussen die optiese netwerkterminaal (ONT) en die verspreidingskas. Dit ondersteun die naatlose aflewering van video-, data- en stemdienste aan eindgebruikers.

Nywerheids- en vervoerkonnektiwiteit

Behalwe standaard IT, is Orientalfiber-produkte geïntegreer in elektriese kragnetwerke en spoorvervoerkommunikasiestelsels. Die robuuste konstruksie van dieOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordeverseker dat hulle die vibrasies en omgewingsskommelinge wat in industriële front-end verbindings voorkom, kan weerstaan.

Gereelde Vrae (Gereelde Vrae)

Wat are die primêre voordele van die 3mm deursnee vir hierdie LC/UPC pleister koorde?

Die 3 mm deursnee bied uitstekende treksterkte en drukweerstand in vergelyking met dunner pleisterkoorde. Dit maak dieOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordemeer geskik vir ruggraat en horisontale bekabeling waar die kabel aan meer fisiese hantering onderwerp kan word.

Ondersteun die LC/UPC-aansluiting hoëspoed-data-oordrag?
Ja. Die LC/UPC-aansluiting is 'n industriestandaard vir enkelmodusveseltoepassings. Met 'n terugkeerverlies van ≥50dB en lae invoegverlies, is dit ten volle versoenbaar met 10G, 40G en 100G Ethernet-toepassings.

Kan hierdie kabels in omgewings met wye temperatuurskommelings gebruik word?
DieOosterse vesel 3 mm ronde kabel LC/UPC- LC/UPC pleisterkoordeis gegradeer vir werk tussen -25°C en +65°C, wat hulle betroubaar maak vir beide klimaatbeheerde datasentrums en nie-getemperde telekommunikasie-omhulsels.

Is hierdie pleisterkoorde in die fabriek getoets?
Ja, elke eenheid is 100% fabrieksbeëindig en ondergaan streng toetsing om te verseker dat dit aan die gespesifiseerde optiese en meganiese standaarde voldoen voordat dit aan die kliënt gelewer word.

Aansoek:

● Datasentrums

● Ethernet-toepassings

● FTTH toepassings

● Toepassings vir ruggraat, horisontale en verhogings

● Video-, data- en stemdienste

● Toets toerustingtoepassings

Kenmerke:

● Hoë presisie verbinding

● UPC&APC eindgesigpolitoer

● SC, LC, alle enkelveselverbinding

● Pasgemaakte lengte beskikbaar

● 100% fabriek beëindig en getoets

● Voldoen aan ROHS

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veselmodus		Enkelmodus: ITU-T G657A1
Veseltelling		Eenvoudig
Golflengte	nm	1310/1550
Invoeging verlies	dB	≤0,30
Opbrengs verlies	dB	≥50 (UPC)
Dun-buffer vesel deursnee	um	900
Tyd-buffer veselkleur		Wit
Kabelbaadjie kleur		Geel
Kabeljasmateriaal		LSZH
Kabel deursnee	mm	Φ3,0 ±0,20
Lengte	m	3,0 +0,1/-0
Koppelaar tipe		LC/UPC (blou)
Eindvlak poetsmiddel		UPC
Beslagmateriaal		Keramiek
Verbinding herhaalbaarheid		> 800 keer
Minimale buigradius	mm	≥20
Vesel/kabel retensie ontmoet	N	50N±2N by 5N/s 120s duur
Bedryfstemperatuur	℃	-25℃ ~ +65 ℃
Bergingstemperatuur	℃	-25℃ ~ +65 ℃

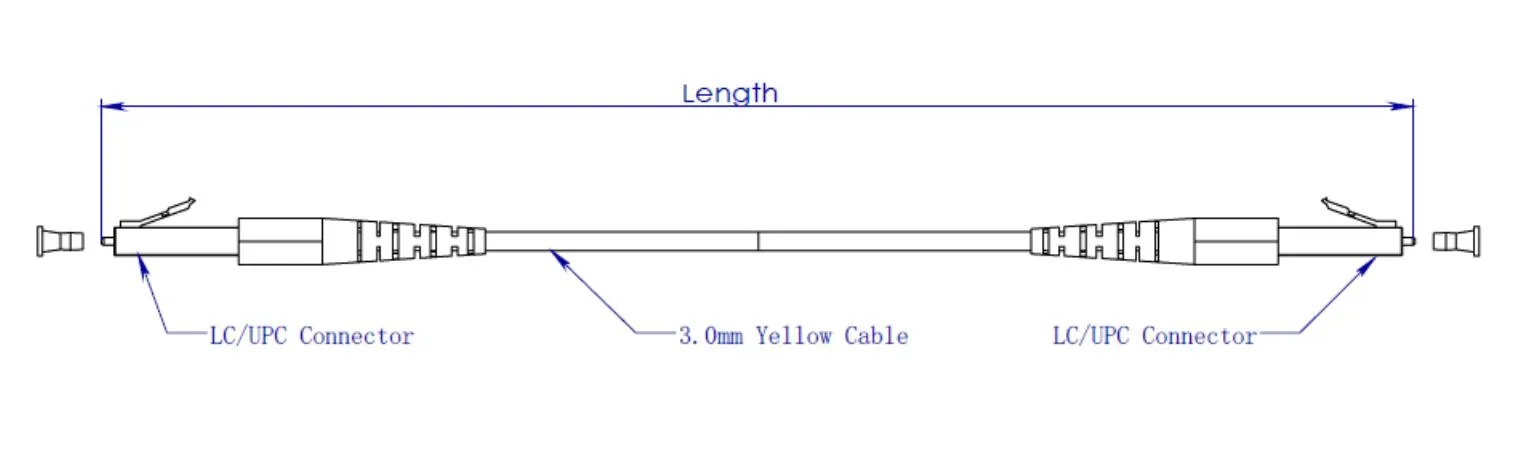

Dimensionele tekening:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Kabelkonstruksie:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Items		Spesifikasies
Stywe buffervesel	Veseltelling	1
	Vesel tipe	G.657A1
	Veselkleur	Blou
	Materiaal	LSZH
	Deursnee	Φ0,9 ± 0,05 mm
	Stywe buffer Kleur	Wit
Sterkte lid	Materiaal	Polyester gare
Buitenste skede	Materiaal	LSZH
	Deursnee	Φ3,0 ± 0,2 mm
	Buitenste skede Kleur	Geel
Ink merk	Kleur	Swart

Vesel kenmerk:

Alle eienskappe van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming met die ITU-T-aanbeveling G.657A1 wees en moet soos volg wees.

Item	Spesifikasie
Vesel tipe	Enkelmodus
Vesel materiaal	Gedopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafsnygolflengte	≤ 1260 nm
Zero-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modus veld deursnee @ 1310 nm	8,8±0,4um
Kern / Geklede konsentrisiteitsfout	≤ 0,5 um
Bekleding deursnee	125,0 ± 0,7 um
Bekleding nie-sirkulariteit	≤5%
Primêre laag deursnee	242 ± 7 um
Konsentrisiteit Primêre Coating / Coating	≤10 µm
Bedekking nie-sirkulariteit	≤0,7%
Verswakking met kabelbuigverlies 1 draai 1 radius 10mm 10 draaie 1 radius 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
