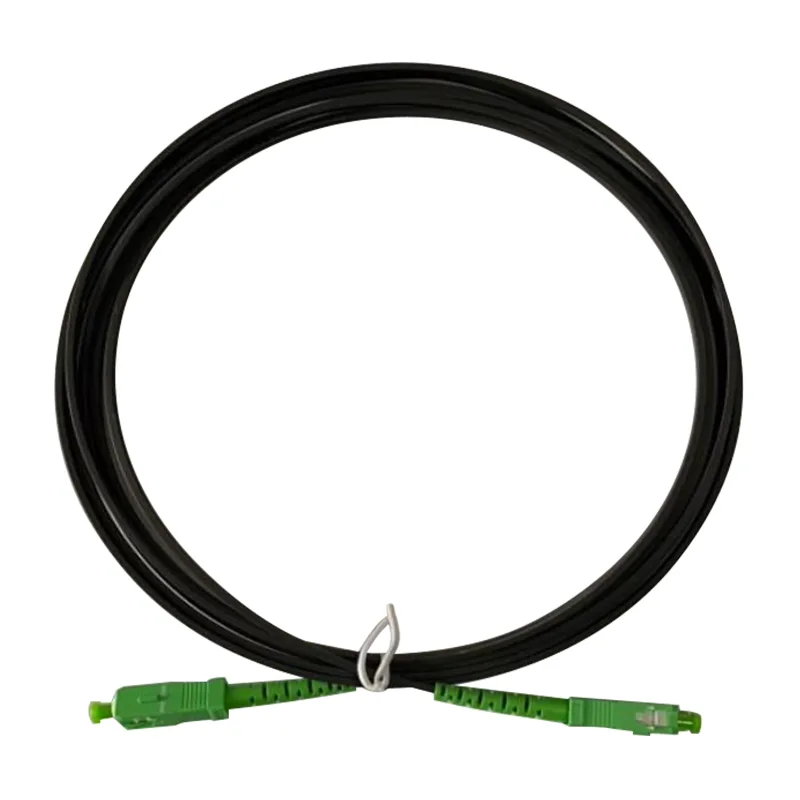

3 mm ronde kabel SC/APC- SC/APC PATCH CORDS

Aansoek:● Datasentrums● Ethernet -toepassings● FTTH -toepassings● Ruggraat-, horisontale en stygende toepassings● Video, data en stemdienste● ToetstoerustingtoepassingsKenmerke:● Hoë presisie -aansluiting● UPC en APC End Face Polish● SC, LC, alle enkelveselverbinding● Aangepaste lengte beskikba......

Stuur navraag

Produk Beskrywing

Aansoek:

● Datasentrums

● Ethernet -toepassings

● FTTH -toepassings

● Ruggraat-, horisontale en stygende toepassings

● Video, data en stemdienste

● Toetstoerustingtoepassings

Kenmerke:

● Hoë presisie -aansluiting

● UPC en APC End Face Polish

● SC, LC, alle enkelveselverbinding

● Aangepaste lengte beskikbaar

● 100% fabriek beëindig en getoets

● ROHS voldoen aan

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veselmodus		Enkele modus: ITU-T G657A1
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0.30
Terugkeerverlies	db	≥55
Buffervesel deursnee	een	900
Buffervesel kleur		Blou
Kabelbaadjie kleur		Swart
Kabelbaadjie materiaal		LSZH
Diëlektries		HDPE -isolasie
Kabeldiameter	mm	Φ3,0 ± 0,20
Lengte	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
Connector tipe		SC/APC (groen)
Endface Pools		APC
Ferrule materiaal		Keramiek
Verbinding herhaalbaarheid		> 800 keer
Minimale buigradius	mm	≥20
Vesel/kabelretensie vergader	N	50n ± 2n by 5n/s 120s duur
Bedryfstemperatuur	℃	0 ℃ ~ +50 ℃
Installasietemperatuur	℃	-30 ℃ ~ +60 ℃
Bergingstemperatuur	℃	-30 ℃ ~ +60 ℃

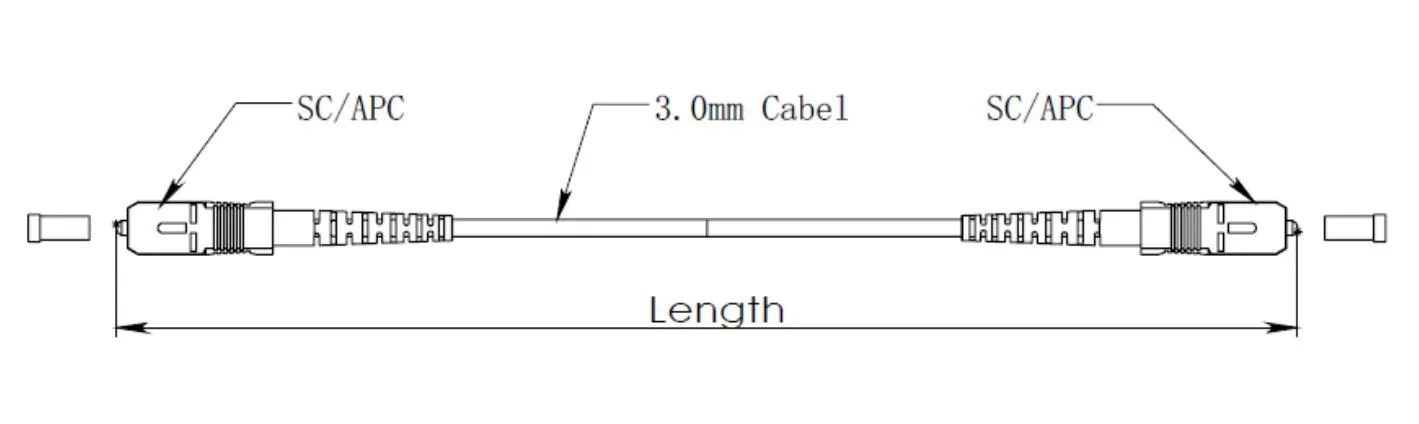

Dimensionele tekening:

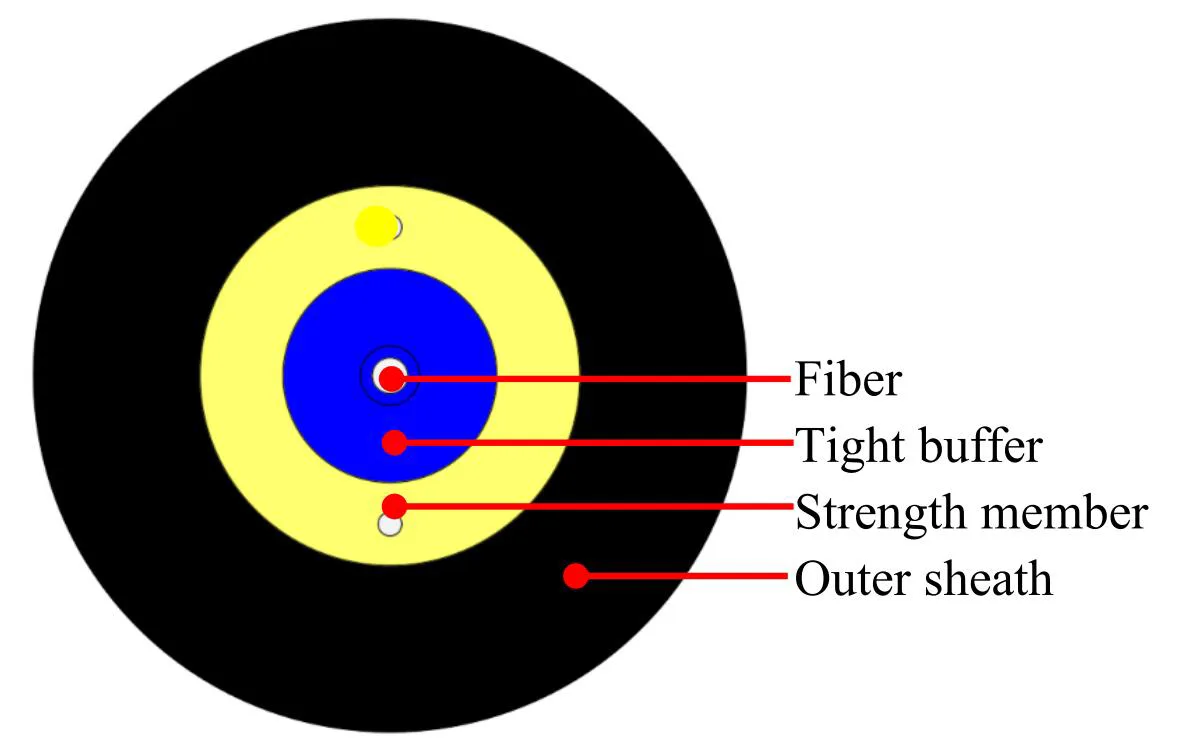

Kabelkonstruksie:

Voorwerpe	Spesifikasies
Stywe buffervesel	Veseltelling	1
	Veseltipe	G.657A1
	Veselkleur	Blou
	Materiaal	LSZH
	Deursnit	Φ0,9 ± 0,05 mm
	Stywe bufferkleur	Blou
Kraglid	Materiaal	Aramid gare
Buitenste skede	Materiaal	LSZH
	Deursnit	Φ3,0 ± 0,2 mm
	Buitenste skede kleur	Swart
Inkmerk	Kleur	Wit

Veselkenmerk:

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A1 en moet soos volg wees.

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8,8 ± 0,4um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 1 draai 1 radius 10mm 10 draaie 1 radius 15mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
