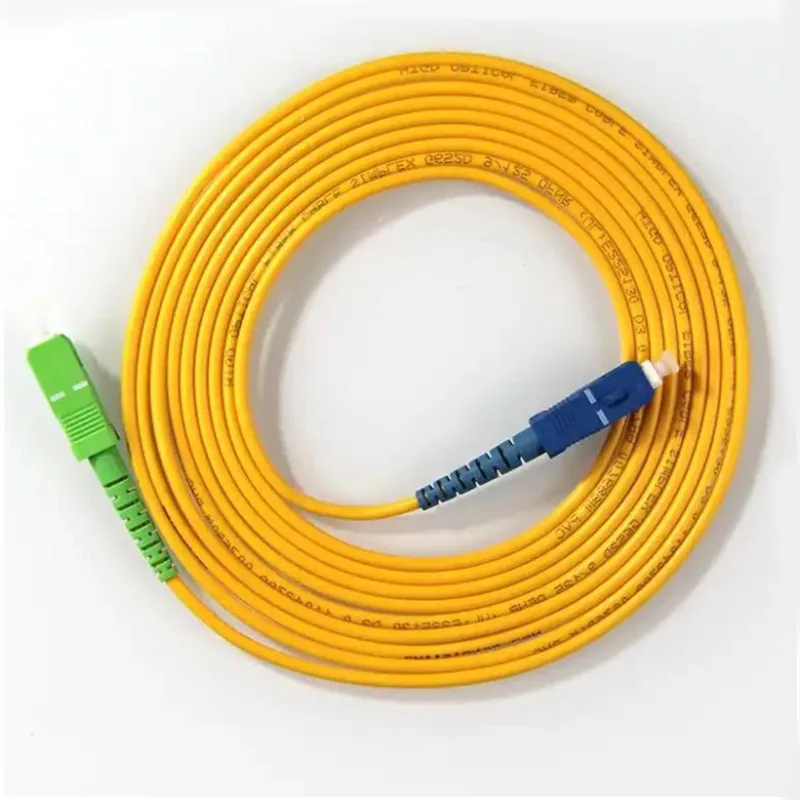

3 mm ronde kabel SC/APC- SC/UPC pleisterkoorde

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Stuur navraag

Produk Beskrywing

Die Orientalfiber 3 mm ronde kabel SC/APC-SC/UPC-pleisterkoorde is gebou met G657A1 enkelmodusvesel, wat toepassings ondersteun wat beide buigweerstand en lae seinverswakking vereis. Met 'n 3.0mm buitenste deursnee en LSZH baadjie, is die kabel geskik vir binnenshuise omgewings waar veiligheid en kabelbestuur belangrik is.

As 'n vervaardiger en verskaffer van China, verseker Orientalfiber dat elke pleisterkoord in die fabriek beëindig word en voor aflewering getoets word. Die kombinasie van SC/APC- en SC/UPC-verbindings laat buigsame ontplooiing oor verskillende netwerkkoppelvlakke toe, wat versoenbaarheidsprobleme tydens installasie verminder.

Toepassingsscenario's

Datasentrumbekabelingstelsels en rek-tot-rek-verbindings
FTTH (Fiber to the Home) installasies
Ethernet en breëband netwerk transmissie
Ruggraat-, horisontale en stygkabels
Video-, data- en stemseinoordragstelsels
Optiese toets- en meettoerustingverbindings

Kernkenmerke

Stabiele verbindingsprestasie

SC/APC- en SC/UPC-verbindings verseker lae rugrefleksie en stabiele seinoordrag
Keramiekhulse bied akkurate veselbelyning
Ondersteun herhaalde verbindings met konsekwente prestasie

Beheerde optiese prestasie

Invoegingsverlies word beheer teen ≤0.30 dB
Opbrengsverlies ≥55 dB (APC) en ≥50 dB (UPC)
Geoptimaliseer vir 1310nm en 1550nm transmissie vensters

Buigsame en duursame kabelontwerp

3 mm ronde kabelstruktuur vir makliker roetering en hantering
G657A1-vesel ondersteun strenger buigtoestande
Minimum buigradius ≥20mm vir praktiese installasie scenario's

Veiligheid en nakoming

LSZH (Low Smoke Zero Halogen) baadjie vir binnenshuise veiligheidsvereistes
ROHS-voldoende materiaal
Bedryfstemperatuur wissel van -25℃ tot +65℃

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veselmodus		Enkelmodus: ITU-T G657A1
Veseltelling		Eenvoudig
Golflengte	nm	1310/1550
Invoeging verlies	dB	≤0,30
Opbrengs verlies	dB	≥55 (APC) ≥50 (UPC)
Dun-buffer vesel deursnee	um	900
Tyd-buffer veselkleur		Wit
Kabelbaadjie kleur		Geel
Kabeljasmateriaal		LSZH
Kabel deursnee	mm	Φ3,0 ±0,20
Lengte	m	3,0 +0,1/-0
Koppelaar tipe		SC/APC (Groen) SC/UPC (Blou)
Eindvlak poetsmiddel		APC en UPC
Beslagmateriaal		Keramiek
Verbinding herhaalbaarheid		> 800 keer
Minimale buigradius	mm	≥20
Vesel/kabel retensie ontmoet	N	50N±2N by 5N/s 120s duur
Bedryfstemperatuur	℃	-25℃ ~ +65 ℃
Bergingstemperatuur	℃	-25℃ ~ +65 ℃

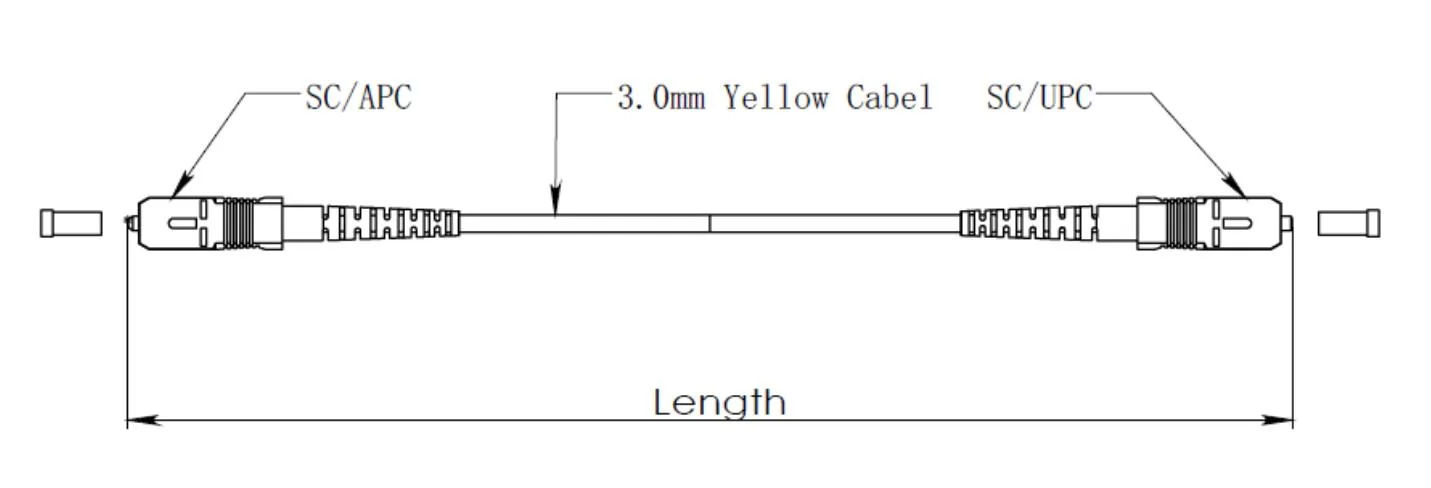

Dimensionele tekening:

3mm Round Cable SC/APC- SC/UPC Patch Cords

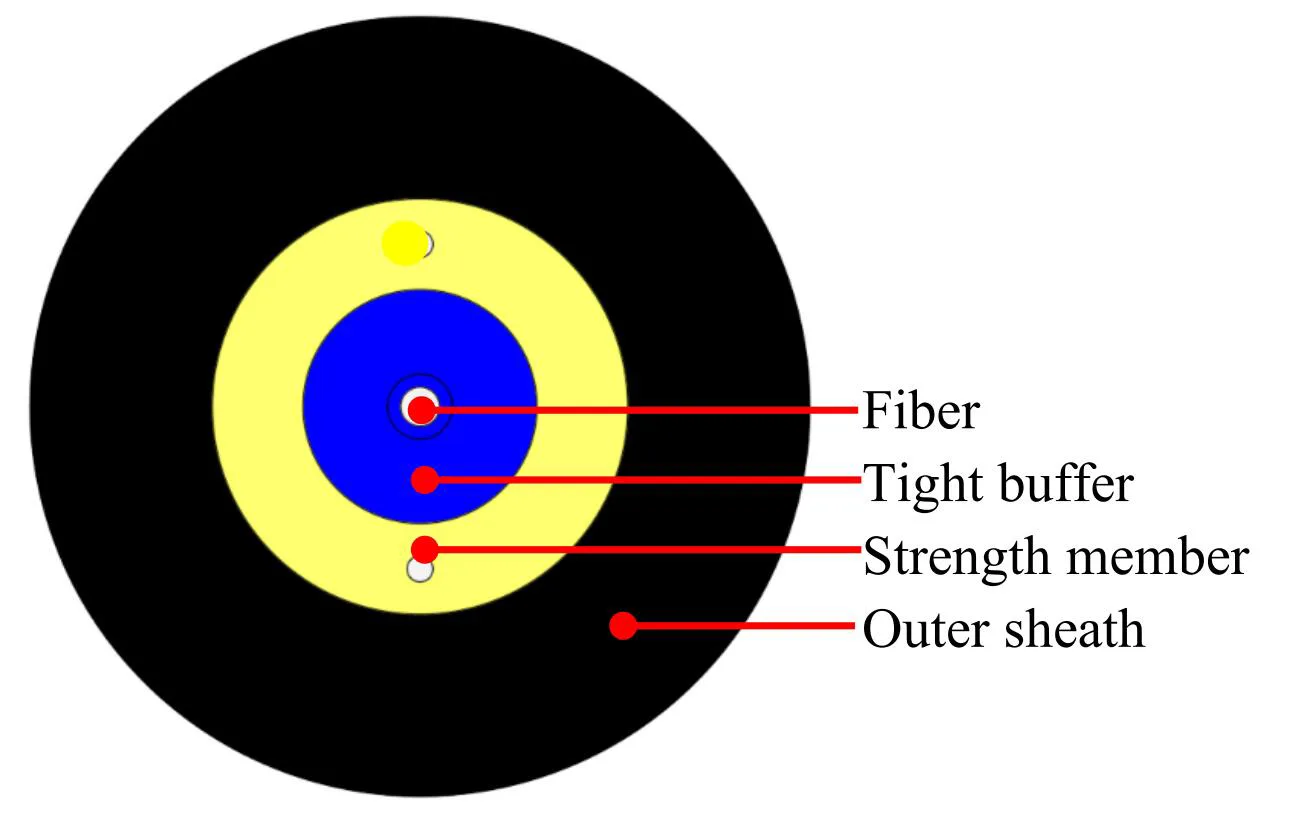

Kabelkonstruksie:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Items		Spesifikasies
Stywe buffervesel	Veseltelling	1
	Vesel tipe	G.657A1
	Veselkleur	Blou
	Materiaal	LSZH
	Deursnee	Φ0,9 ± 0,05 mm
	Stywe buffer Kleur	Wit
Sterkte lid	Materiaal	Polyester gare
Buitenste skede	Materiaal	LSZH
	Deursnee	Φ3,0 ± 0,2 mm
	Buitenste skede Kleur	Geel
Ink merk	Kleur	Swart

Vesel kenmerk:

Alle eienskappe van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming met die ITU-T-aanbeveling G.657A1 wees en moet soos volg wees.

Item	Spesifikasie
Vesel tipe	Enkelmodus
Vesel materiaal	Gedopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafsnygolflengte	≤ 1260 nm
Zero-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modus veld deursnee @ 1310 nm	8,8±0,4um
Kern / Geklede konsentrisiteitsfout	≤ 0,5 um
Bekleding deursnee	125,0 ± 0,7 um
Bekleding nie-sirkulariteit	≤5%
Primêre laag deursnee	242 ± 7 um
Konsentrisiteit Primêre Coating / Coating	≤10 µm
Bedekking nie-sirkulariteit	≤0,7%
Verswakking met kabelbuigverlies 1 draai 1 radius 10mm 10 draaie 1 radius 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Vervaardiging en kwaliteitbeheer

Elke Orientalfiber 3 mm ronde kabel SC/APC- SC/UPC pleisterkoorde ondergaan 100% fabriekstoetsing, insluitend invoegverlies en verifikasie van terugkeerverlies. As 'n China-fabriek met gestruktureerde produksieprosesse, fokus Orientalfiber op die handhawing van konsekwente kwaliteit oor groepe heen, wat belangrik is vir grootskaalse verkryging en ingenieursprojekte.

Oor Orientalfiber Manufacturing Strength

Jiangsu Xuben Photoelectric Technology Co., Ltd is 'n groepmaatskappy met vier fabrieke wat binnenshuise optiese veselkabels, buitekabels, ODN optiese komponente en optiese netwerktoerusting dek. Die totale produksiegebied bereik 15 000 vierkante meter, met 'n jaarlikse uitsetwaarde van 20 miljoen USD.

Die maatskappy bied volledige optieseveselnetwerkoplossings vir telekommunikasie-operateurs, uitsaaistelsels en industriële kommunikasieprojekte. Produkte word wyd gebruik in kragstelsels, spoorvervoer, snelweë en grootskaalse infrastruktuurnetwerke.

Met ISO9001-gehaltebestuurstelsel en ISO45001-sertifisering vir beroepsgesondheid en -veiligheid, handhaaf die maatskappy gestandaardiseerde produksie- en kwaliteitbeheerprosesse. Die Orientalfiber 3 mm ronde kabel SC/APC- SC/UPC pleisterkoorde word aan beide plaaslike en internasionale markte verskaf, wat verskeie medium en groot ingenieursprojekte ondersteun.

Gereelde vrae

Wat is die verskil tussen SC/APC- en SC/UPC-verbindings?

SC/APC-verbindings het 'n hoekige eindvlak (tipies 8 grade) wat terugrefleksie verminder, wat hulle geskik maak vir hoë-presisie optiese stelsels. SC/UPC-verbindings het 'n plat gepoleerde oppervlak en word algemeen in algemene netwerkverbindings gebruik.

Kan die kabellengte aangepas word?

Ja, Orientalfiber 3mm ronde kabel SC/APC-SC/UPC-pleisterkoorde ondersteun pasgemaakte lengtes om by verskillende installasievereistes te pas.

Is hierdie pleisterkoord geskik vir binnenshuise omgewings?

Ja, die LSZH-baadjiemateriaal maak dit geskik vir binnenshuise gebruik, veral in omgewings waar brandveiligheid en lae rookvrystelling vereis word.

Hoeveel keer kan die koppelstuk hergebruik word?

Die koppelstuk ondersteun meer as 800 paringsiklusse onder normale gebruiksomstandighede, wat stabiele optiese werkverrigting handhaaf.
