6 Channel Compact CWDM (CCWDM)
  • 6 Channel Compact CWDM (CCWDM)6 Channel Compact CWDM (CCWDM)

6 Channel Compact CWDM (CCWDM)

ParametersSimboolVerrigtingEenheidGolflengte -reeksWr1260 ~ 1620nmKanaal sentrum golflengteCW1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)nmKanaalafstandSp20nmPassband bandwydte@-1dbPbLC ± 6,5nmPassband Ripple≤ 0.5dbInvoegingsverliesIlAanvanklike......

Parameters Simbool Verrigting Eenheid
Golflengte -reeks Wr 1260 ~ 1620 nm
Kanaal sentrum golflengte CW 1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)
1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)
nm
Kanaalafstand Sp 20 nm
Passband bandwydte@-1db Pb LC ± 6,5 nm
Passband Ripple ≤ 0.5 db
Invoegingsverlies Il Aanvanklike kanaal: ≤0,50 db
Laaste kanaal: ≤1,80 db
Aangrensende kanaalisolasie Groot ≥ 30 db
Nie-aangrensende kanaalisolasie Ison ≥ 40 db
Polarisasieafhanklike verlies Pdl ≤ 0.15 db
Terugkeerverlies Rl ≥ 55 db
Direktiwiteit Reg ≥ 50 db
Polarisasiemodusverspreiding PMD ≤ 0.1 db
Optiese insetkrag P ≤ 300 MW
Bedryfstemperatuur Kruin -25 ~ +70
Bergingstemperatuur Teelep -40 ~ +85
Veseltipe Corning SMF-28ultra vesel
(G657 A1), kaal vesel
Vesellengte ≥1.2 m
Pakketafmeting Pkg 44x28x6 mm


Opmerking: 1. Alle spesifikasies uitgesluit verbindings.

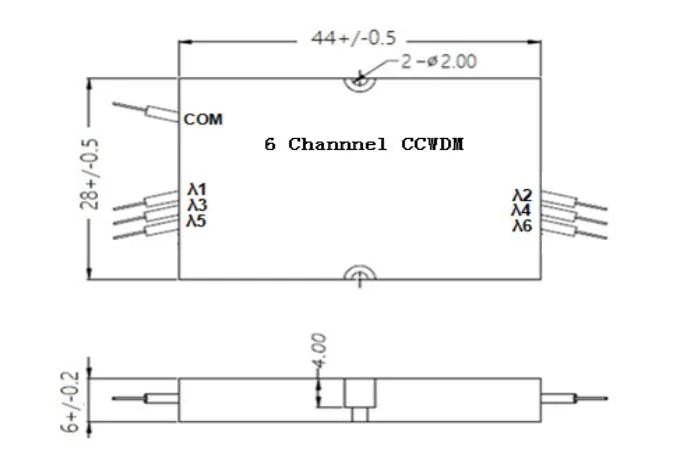

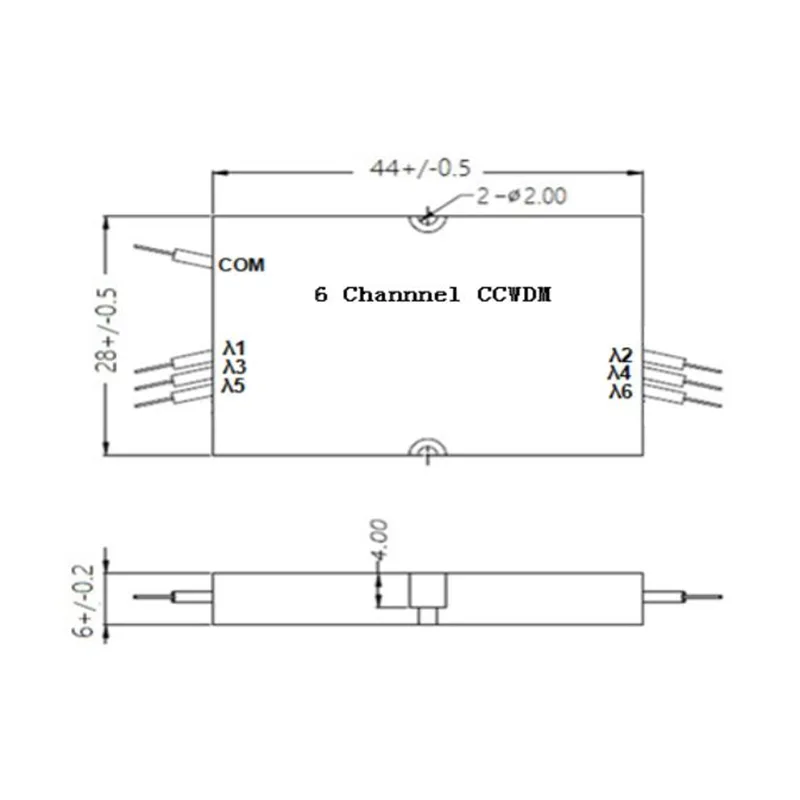

Meganiese tekening (eenheid: mm)

6 Channel Compact CWDM (CCWDM)
