Enkele kanaal CWDM -reeks (1x2)

ParametersSimboolVerrigtingEenheidGolflengte -reeksWr1260 ~ 1620nmKanaal sentrum golflengteCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmKanaalafstandSp20nmPassband bandwydte@-1dbPbLC ± 6,5nmInvoegingsverliesIlPassband: ≤0,40dbRefleksie: ≤0,40dbAangrensende kanaalisolasi......

Stuur navraag

Produk Beskrywing

Parameters	Simbool	Verrigting	Eenheid
Golflengte -reeks	Wr	1260 ~ 1620	nm
Kanaal sentrum golflengte	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Kanaalafstand	Sp	20	nm
Passband bandwydte@-1db	Pb	LC ± 6,5	nm
Invoegingsverlies	Il	Passband: ≤0,40	db
Invoegingsverlies	Il	Refleksie: ≤0,40	db
Aangrensende kanaalisolasie	Groot	≥ 30	db
Nie-aangrensende kanaalisolasie	Ison	≥ 40	db
Refleksiekanaalisolasie	Isor	≥ 13	db
Polarisasieafhanklike verlies	Pdl	≤ 0.1	db
Terugkeerverlies	Rl	≥ 50	db
Direktiwiteit	Reg	≥ 50	db
Polarisasiemodusverspreiding	PMD	≤ 0.1	db
Optiese insetkrag	P	≤ 300	MW
Bedryfstemperatuur	Kruin	-25 ~ +70	℃
Bergingstemperatuur	Teelep	-40 ~ +85	℃
Veseltipe		Corning SMF-28 Ultra-vesel (G657 A1), kaal vesel
Vesellengte		≥1.2	m
Pakketafmeting	Pkg	Φ4.0 × 30 Φ5,5 × 35 of φ5,5 × 38	mm

Opmerking: 1. Alle spesifikasies uitgesluit verbindings.

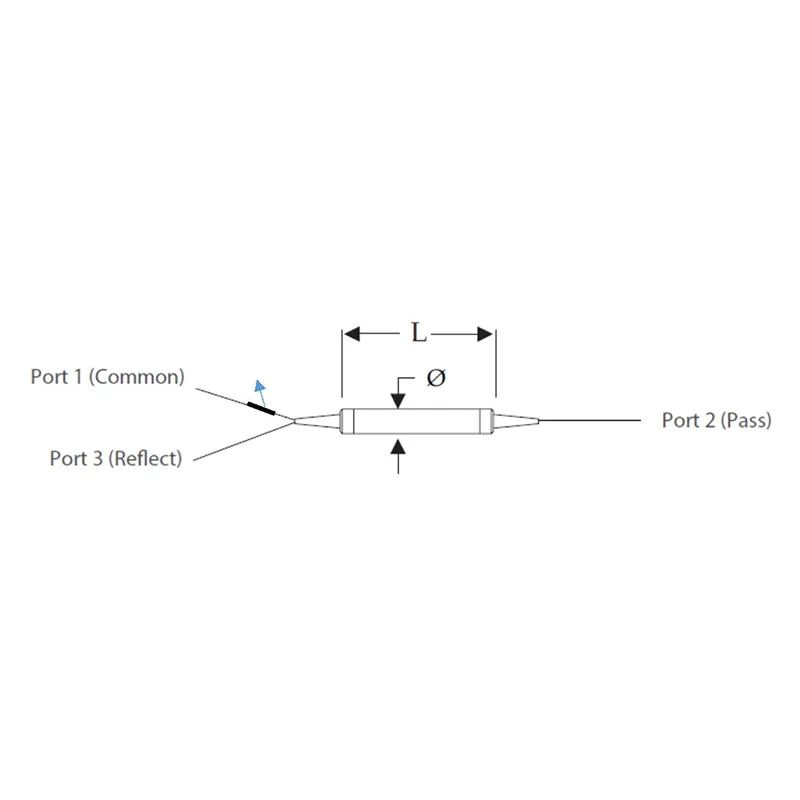

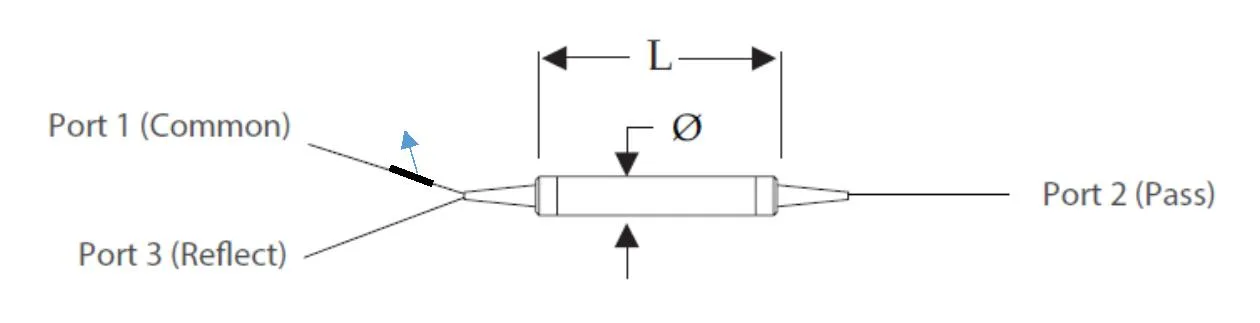

Meganiese tekening (eenheid ： mm)

Single Channel CWDM Series (1x2)
