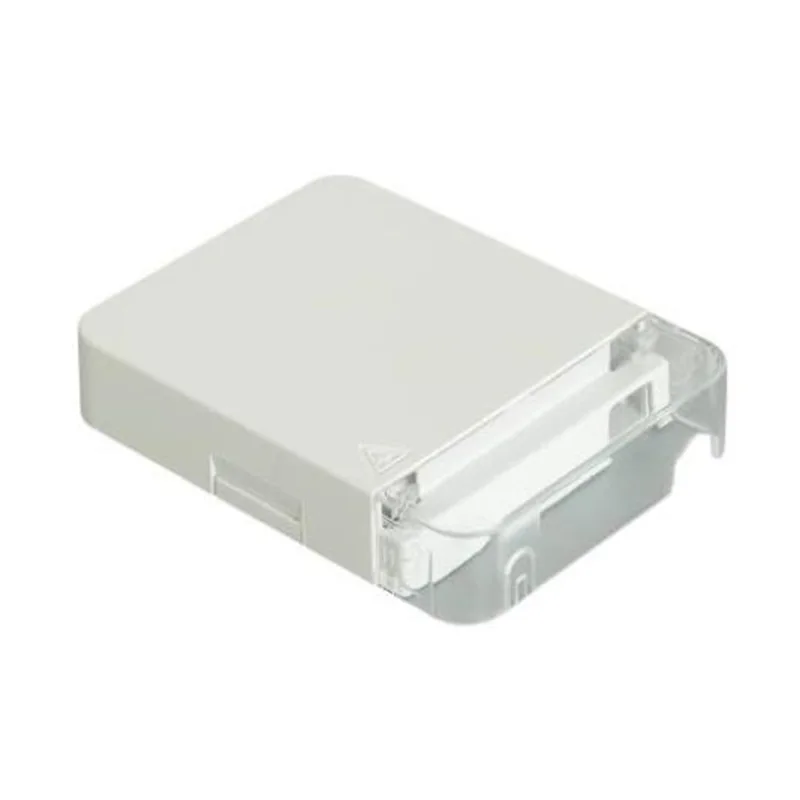

Veseloptiese kabeltoegang terminale paneel GFS-1F

1. Algemeen1.1 Beskrywing Die toerusting word gebruik as 'n beëindigingspunt vir die druppelkabel om kontak te maak met die interne van die woonstel in die FTTX -kommunikasiestelsel. Die veselsplitsing kan in hierdie kassie gedoen word, en dit bied intussen soliede beskerming en bestuur vir......

Stuur navraag

Produk Beskrywing

1. Algemeen

1.1 Beskrywing

Die toerusting word gebruik as 'n beëindigingspunt vir die druppelkabel om kontak te maak met die interne van die woonstel in die FTTX -kommunikasiestelsel. Die veselsplitsing kan in hierdie kassie gedoen word, en dit bied intussen soliede beskerming en bestuur vir die FTTX -netwerkgebou.

Produksietipe	Klassifikasie
GFS-1F	Veseloptiese kabeltoegang terminale paneel

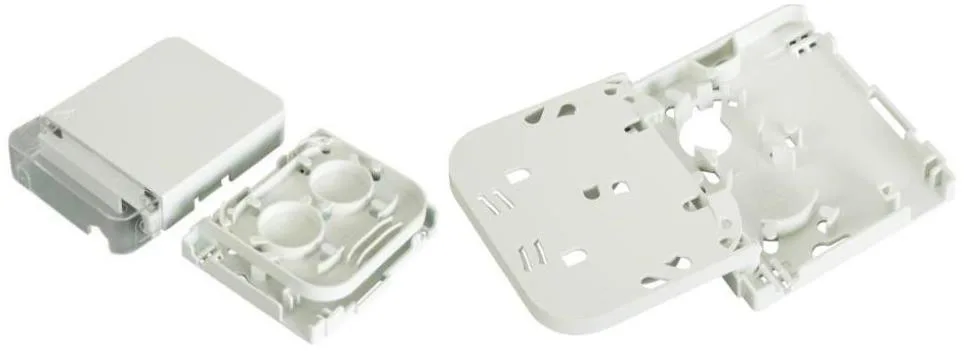

Voorkoms van GFS-1F

1.2 standaarde voldoen

Die produksie wat aangebied word, is soos volg ontwerp, vervaardig en getoets volgens die standaarde:

IEC61300-2	Veseloptiese interkonneksie -toestelle en passiewe komponente - Basiese toets- en meetprosedures
IEC60068-2	Basiese prosedures vir omgewingstoetsing vir elektriese en elektroniese produkte

1.3 Toepassingsomgewing

Item	Waarde
Werkingstemperatuur	-40 ºC ～+60 ºC
Installasietemperatuur	-5 ºC ～+40 ºC
Bergingstemperatuur	-45ºC ～+65 ºC

2. Eienskappe

1. wat gebruik word vir gesinswerkarea, die toegang en -uitset van die enkel- of dubbele kernvesel voltooi, kan volledig voldoen aan die vereistes van die buigradius van die vesel en die optiese veseltoegang beskerm, om sekuriteitsbeskerming vir die kern te bied.

2. Maklike installasie, maklike werking en onderhoud.

3. Volgens die klantvereistes kan die logo gedruk word.

4. Gemaak van ABS+PC hoë kwaliteit ingenieurswese plastiekmateriaal met uitstekende intensiteit.

5. U kan 'n SC -adapter installeer.

3. Spesifikasies

3.1 Meganiese spesifikasies

Item	Spesifikasies	Opmerk
Eksterne dimensie (mm)	1158623
Kleur	Wit
Aantal inlaatpoorte	3
Veselkabeldiameter van die insetpoort (mm)	Φ2 ~ φ3, 2*3
Kapasiteit (maksimum)	2 kerns
IP -beskermingsvlak	IP20
Vlambaarheid	UL94-HB	Dit kan volgens behoeftes aangepas word.

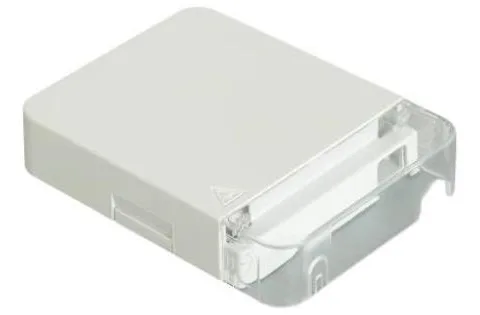

Fiber Optic Cable Access Terminal Panel GFS-1F

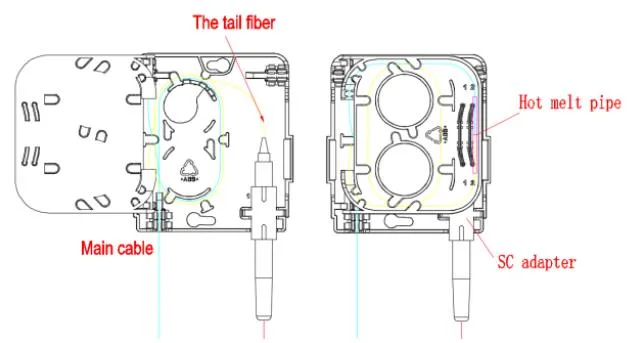

GFS-1F-routingkaart

3.2 Optiese spesifikasies

Item	Toetsmetode	Spesifikasie
Invoegverlies (DB)	IEC61300-3-4-metode B	Gemiddelde ≤0,1db, maksimum ≤0,3db
Terugkeerverlies (DB)	IEC61300-3-6-metode 1	APC≥60dB, UPC≥50DB
Swengste verbinding	IEC61300-3-4	Gemiddelde ≤0.15db, maksimum ≤0.3db
Herhaalbaarheid	IEC 61300-2-2 500 siklusse	Tydens die toets moet die verskil tussen die aanvanklike meting en elk van die metings na een siklus minder as 0,20 dB wees, en moet anders skoongemaak word, met 'n limiet van 25 skoonmaak

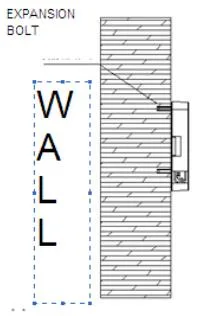

3.3. Muurgemonteerde installasie

Boor 2 gate in die muur volgens die afmeting in Tabel 2, plaas die uitbreidingsprop φ6*30, plaas die boks om by die gate te pas en gebruik skroewe om vas te maak.

Fiber Optic Cable Access Terminal Panel GFS-1F
