Vooraf gekonnektoriseerde veseloptiese kabelverspreidingskas GFS-016-007c

1. Algemeen

1.1 Beskrywing

Vooraf gekonnektoriseerde optiese verspreidingsvak as die mees gevorderde FTTX-netwerkverspreidingsknooppunt-toerusting, bied vinnige en betroubare verbinding, goeie beskerming en bestuur vir die FTTX netwerk.

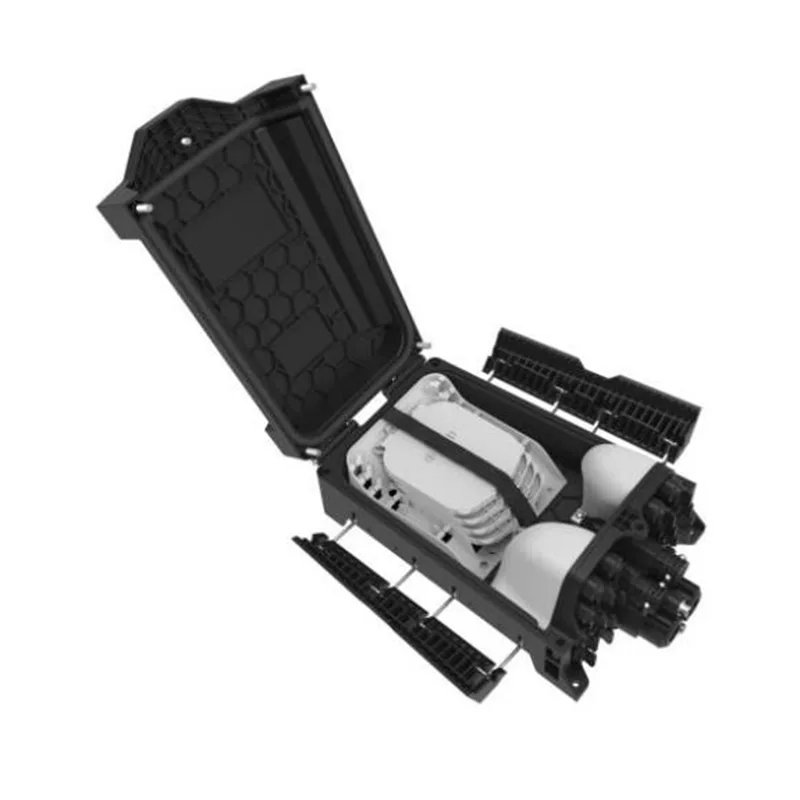

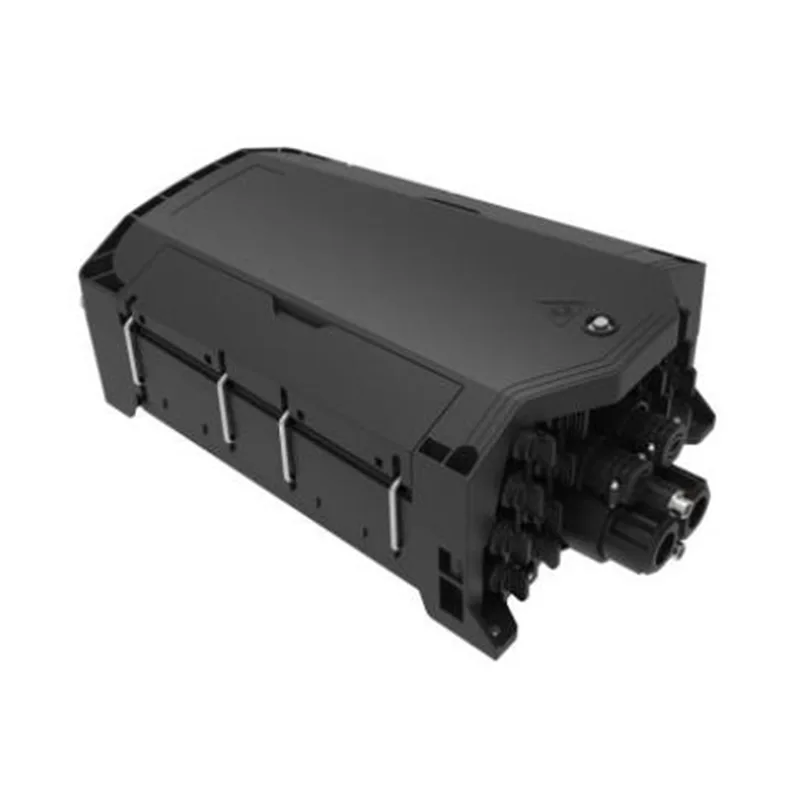

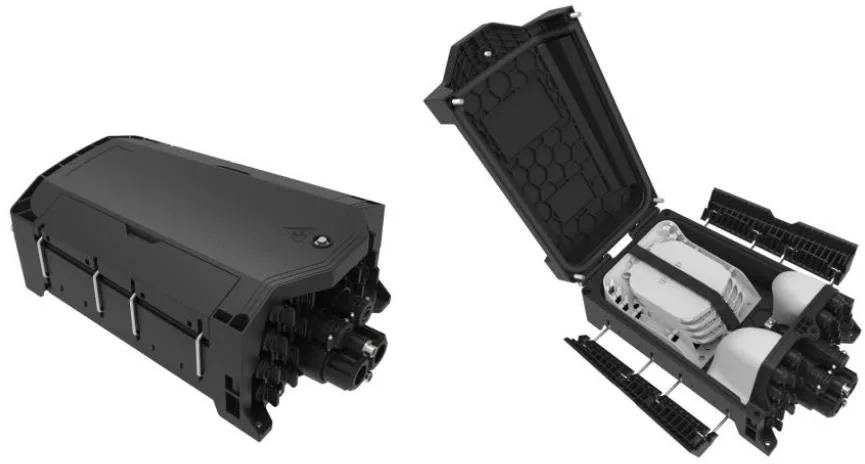

Voorkoms van GFS-016-007C

1.2 standaarde voldoen

Die produksie wat aangebied word, is soos volg ontwerp, vervaardig en getoets volgens die standaarde:

1.3 Toepassingsomgewing

2. Eienskappe

1. Die onderste dop en boonste deksel word gesweis deur die sweiswerk van die warm plaat, wat nie verwyderbaar is nie.

2. Materiaal: PP+GF.

3. Vogbestand, waterdig, stofbestand, anti-veroudering.

4. Beskermingsvlak tot IP68.

5. 1 Ovale optiese kabelinvoer, 2 takoptiese kabelinskrywings en 16 vooraf-gekoppelde adapters.

6. Verskeie soorte spleetbakke is beskikbaar.

7. Installasiemetode: Paal-gemonteer, lugmontering, muurmonteer.

3. Spesifikasies

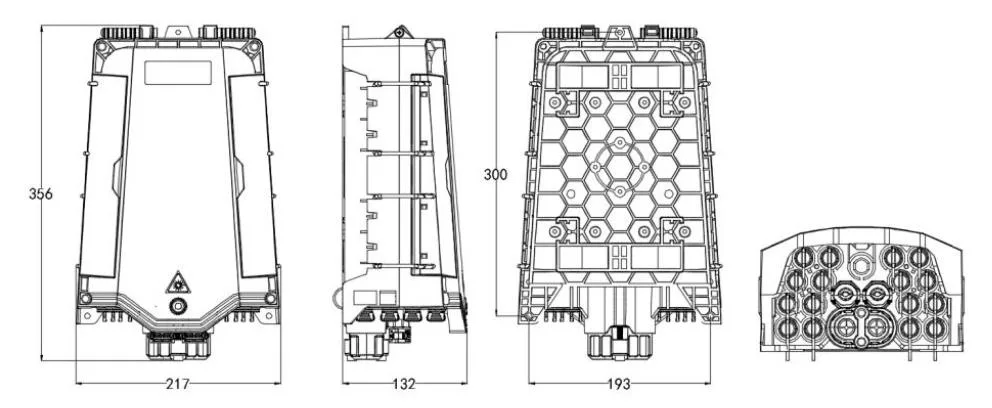

3.1 Meganiese spesifikasies

4. Konfigurasie

4.1 Hoofoptiese parameters

Die optiese parameters wat in die tabel hierbo getoon word, is standaardwaardes en kan volgens die vereistes aangepas word.

5. Produkfoto

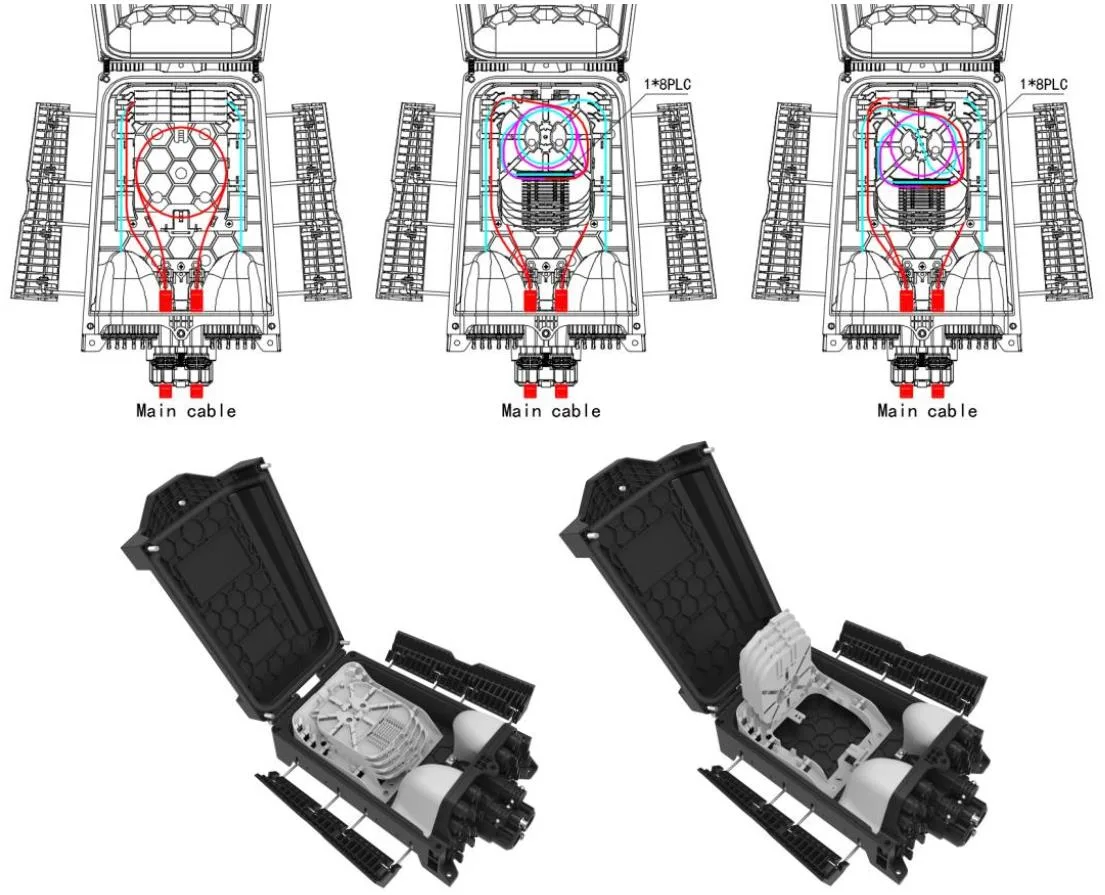

5.1 Produkkabelwyses:

GFS-016-007C-routingdiagram

5.2 Splicing -skinkbord

Item	Splicing Tray a	Splicing skinkbord b	Splicing skinkbord c
Afmetings (H*W*D, mm)	121 * 101 * 4	125*101*8	125*101*8
Netto gewig (kg)	0.017	0.026	0.026
Prent
Kleur	Pantone 428c	Pantone 428c	Pantone 428c
Materiaal	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Splitsvermoë van 'n skinkbord (Cores)	12  (1 laag hitte krimpbare beskermende mou)	16  (2 lae hitte krimpbare beskermende mou)	2 (2 lae hitte krimpbare beskermende mou)
Splitterkapasiteit van Atray (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm vesel, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm vesel, 60x7x4mm), 1 (PLC 1x16, 0,9 mm vesel, 60x12x4mm), 1  (1*2 FBT, 0,9 mm vesel, Ø3*60mm)
Maksimum (PCS)	8	4	4
Standaard (PCS)	/	4	/

Opmerking:

1. Bogenoemde bakke kan volgens die vereistes gemeng word.

2. Konfigurasiereëls: 2a = 1b = 1c Die soorte veselskyfies neem voortdurend toe

5.3 bykomstighede

No.	Deel naam	Verwysingsfoto	Eenheid	Hoeveelheid	Opmerk
1	Gebruikers se manlik	/	PCS	1	In
2	Splitter -toetsverslag	/	PCS	1	In

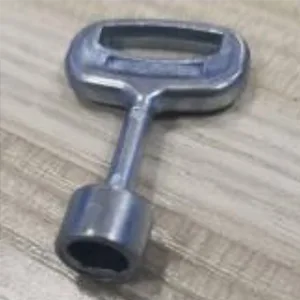

3	Sleutel		PCS	1	“D” tipe

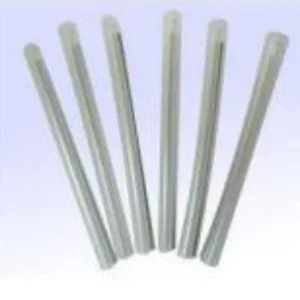

4	Hitte-aangrypende beskermingsmou		PCS	16	L = 45 mm, opsioneel as die versoek van die kliënt

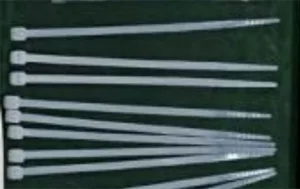

5	Nylon kabel das		PCS	10	3x100mm

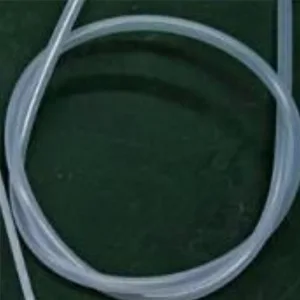

6	Kaal veselbeskermingsbuis		PCS	1	OD5mm x 50 cm

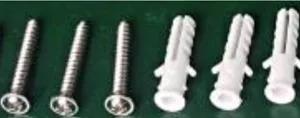

7	Muurgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt. (Uitgebreide plastiekprop φ8x40mm, Phillips self-tik-skroewe M5x40mm.)

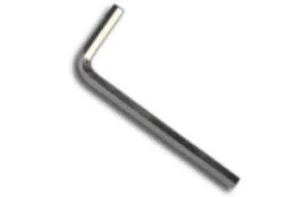

8	M6 Allen Key		PCS	1	M6

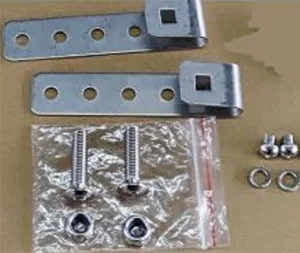

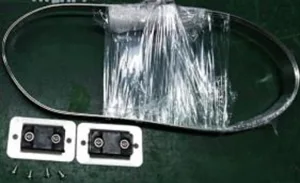

9	Paalgemonteerde kit		dekor	1	Opsioneel as die versoek van die kliënt
10	Lugmonteringstel		dekor	1	Opsioneel as die versoek van die kliënt

6. omgewingskenmerke

Hierdie produk voldoen aan die ROHS -omgewingsbeskermingsaanwysing, en die inhoud van lood, kadmium, kwik, heksavalente chroom, polibromineerde bifeniel (PBB) (PBB) en polibromineerde difenielether (PBDE) is nie die limiet nie.

7. Installasie

7.1. Muurgemonteerde installasie

Boor 3 gate in die muur volgens die afmeting in Tabel 3.1, plaas die uitbreidingsprop φ7.5*40, plaas die boks om die gate op te pas en skroewe te gebruik om vas te maak.

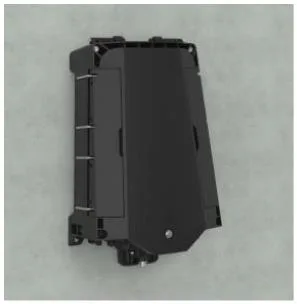

Muur gemonteerde installasie

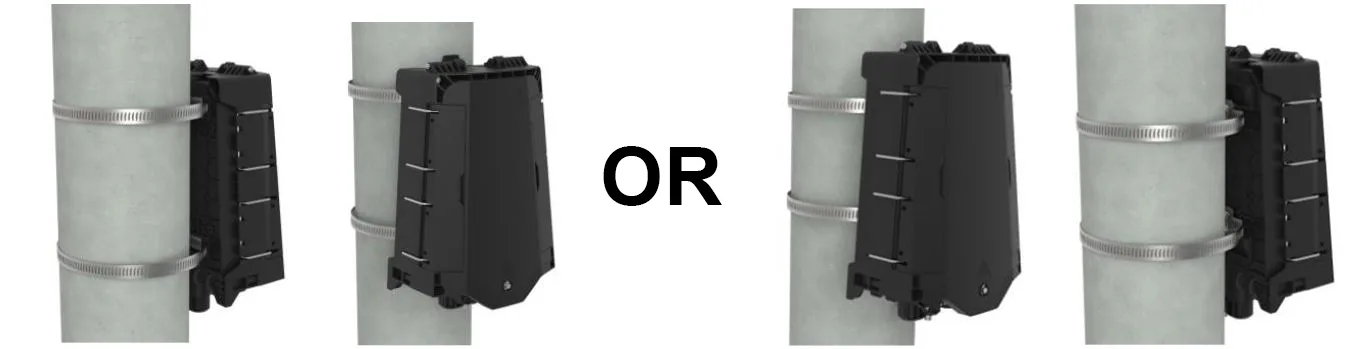

7.2. Pool-gemonteerde installasie

Gee die hoepelring deur die gleuf van die agterplaat en maak dit op die telekommunikasiepaal vas

Pole gemonteerde installasie

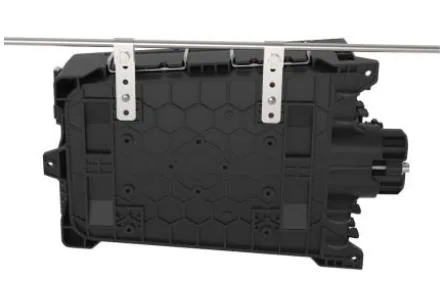

7.3 Installasie met 'n muur gemonteer (met 'n druppelkabelstoorbak)

Bind die twee wat op die onderstel van die bokant aan die draad gehang is en dan vasgebout, verhoed dat die saak afval.

Die oorhoofse struktuur

8. Connector -werking

8.1 Voorverbinde adapter - A （E）

⚫ Draai die pyltjie deel van die veselverbinding linksom en haal die stofdop uit.

⚫ Die pyltjie -gedeelte van die veselverbinding is bo, plaas veselverbinding in die sok en draai dan die pyltjie deel kloksgewys.

8.2 Voorverbinde adapter - B （XL）

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys

8.3 Voorverbinde adapter - C

⚫ Druk die skuifring op die optiese vesel -voorafvormige prop in die rigting van die pyltjie om die stofdop te verwyder; Druk op die knoppie om die stofdop op die adapter in die rigting van die pyltjie uit te haal.

⚫ Rig die liggaam van die vooraf gevormde prop met die adapter -gespe in totdat dit vasgemaak is. Verbind die twee stofbedekkings op dieselfde manier.

⚫ Die geïnstalleerde voorafvervaardigde prop druk die skuifring om die gespe vry te laat, en trek dan die hoofliggaam agteruit om dit te skei.

8.4 Voorverbinde adapter - D

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop.

⚫ Koppel die vooraf gekoppelde prop D en die vooraf gekoppelde adapter D in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.5 Voorverbinde adapter - E (a)

⚫ Draai die vooraf gekoppelde prop teen kloksgewys en maak die vooraf gekoppelde prop en stofdeksel in die rigting van die pyltjie oop

⚫ Verbind die vooraf gekoppelde prop E en die vooraf gekoppelde adapter E in die rigting van die pyltjie, en draai die prop kloksgewys om dit reg te stel.

8.6 vooraf gekoppelde adapter -f

⚫ Steek die SC -optiese veselverbindingsprop deur die los onderdele op sy beurt en steek dit dan in die adapter;

⚫ Installeer XL vooraf gekoppelde adapterskede op die adapter met plastieksleutel;

⚫ Steek die prop van die snapveer in die skede;

⚫ Die kabelklem moet geïnstalleer word en die lyn moet naby die prop wees;

⚫ Skroef die leerkabelklem -sitplekdop op die skede met die kloksgewys.

8.7 Voorverbinde adapter - G

9. pakket

1pc in 'n borrelsak, 480*400mm;

1pc in 'n klein karton, 365*225*145mm, bruto gewig is 2,1 kg;

8pcs in 'n groot gegolfde karton, 470*385*615 mm, bruto gewig is 18 kg.
