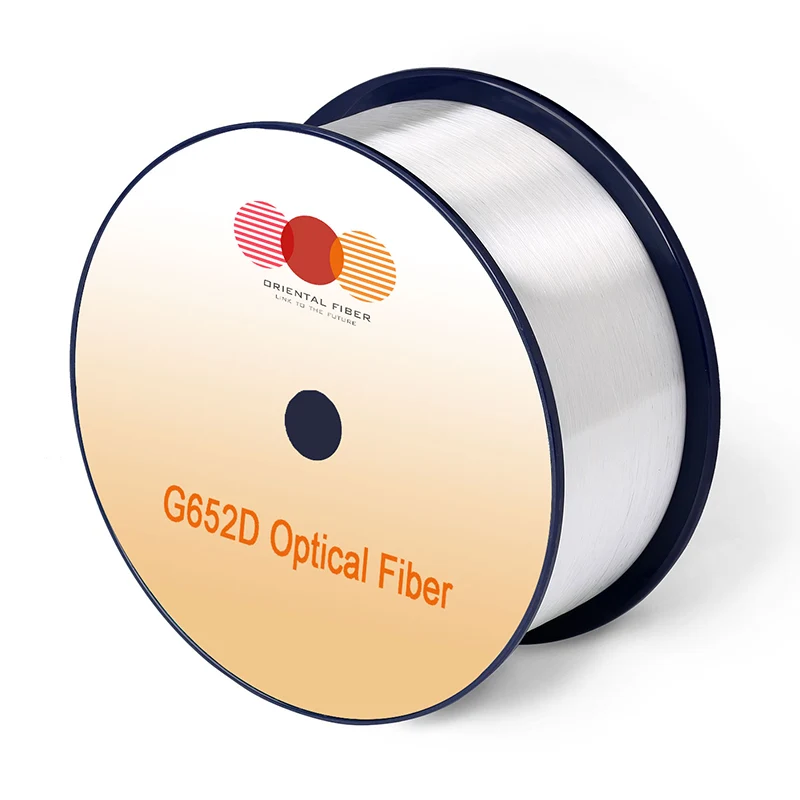

Enkelmodus optiese vesel G.652d

Kenmerke

Omstandighede

Gespesifiseerde waardes

Eenhede

Optiese eienskappe

Verswakking

1310nm

≤0.34

[db/km]

1383Nm (na H2-veroudering)

≤0.34

[db/km]

1550Nm

≤0,20

[db/km]

1625nm

≤0.24

[db/km]

Verswakking teenoor golflengte

Max. α verskil

1285-1330NM, met verwysing na 1310NM

≤0.03

[db/km]

1525-1575NM, met verwysing na 1550 nm

≤0.02

[db/km]

Verspreidingskoekie is

1285-1340NM

-3.5 tot 3.5

[ps/(nm · km)]

1550Nm

≤18

[ps/(nm · km)]

1625nm

≤22

[ps/(nm · km)]

Nul verspreidingsgolflengte (λ0)

-

1300-1324

[NM]

Nul verspreidingshelling (S0)

-

≤0.092

[ps/(nm2 · km)]

Tipiese waarde

-

0.086

[PS/(NM2 · km]

PMD

Maksimum individuele vesel

-

≤0.1

[ps/√km]

Skakelontwerpwaarde （M = 20 ， Q = 0,01%)

-

≤0.06

[ps/√km]

Tipiese waarde

-

0.04

[ps/√km]

Kabel cuto ff golflengte (λcc)

-

≤1260

[NM]

Modus velddiameter （MFD）

1310nm

8.7-9.5

[μm]

1550Nm

9.8-10.8

[μm]

E ff ff ff aardig groepsindeks van breking （NE ff）

1310nm

1.466

-

1550Nm

1.467

-

Punt diskontinuïteite

1310nm

≤0.05

[db]

1550Nm

≤0.05

[db]

Meetkundige eienskappe

Bekleding deursnee

-

125,0 ± 0,7

[μm]

Bekleding nie-sirkelvormigheid

-

≤1.0

[%]

Deklaag deursnee

-

235-250

[μm]

Bedekkingskladding konsentrisiteitsfout

-

≤12.0

[μm]

Deklaag nie-sirkelvormigheid

-

≤6.0

[%]

Kernkladding konsentrisiteitsfout

-

≤0.6

[μm]

Krul (radius)

-

≥4

[M]

Afleweringslengte

-

Tot 50.4

[KM/Reel]

Omgewingseienskappe

1310nm, 1550nm & 1625nm

Temperatuurafhanklikheid veroorsaak verswakking

-60 ℃ tot +85 ℃

≤0.05

[db/km]

Temperatuur-humiditeit fietsry veroorsaak verswakking

-10 ° C tot +85 ° C, 98% RH

≤0.05

[db/km]

Wateronderdompeling afhanklikheid veroorsaak verswakking

23 ° C ， vir 30 dae

≤0.05

[db/km]

Klam hitteafhanklikheid veroorsaak verswakking

85 ° C en 85% RH ， vir 30 dae

≤0.05

[db/km]

Droë hitte veroudering

85 ℃, vir 30 dae

≤0.05

[db/km]

Meganiese spesifikasies

Bewystoets

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Makro-buiging veroorsaak verswakking

100 draai om 'n doorn van 30 mm radius

1625nm

≤0.05

[db]

100 draai om 'n mandrel van 25 mm radius

1310 nm en 1550nm

≤0.05

[db]

1 draai om 'n doorn van 16 mm radius

1550Nm

≤0.05

[db]

Dekkingstrookkrag

Tipiese gemiddelde krag

1.5

[N]

piekmag

1.3-8.9

[N]

Dinamiese moegheidsparameter (ND)

-

≥20

-
