● Veselvlekkoorde van verskillende strukture
● Hoë-snelheid optiese paaie vir vesel-tot-die-huis (FTTH) netwerke
● Kabels met minimale buigvereistes
● Klein optiese komponente

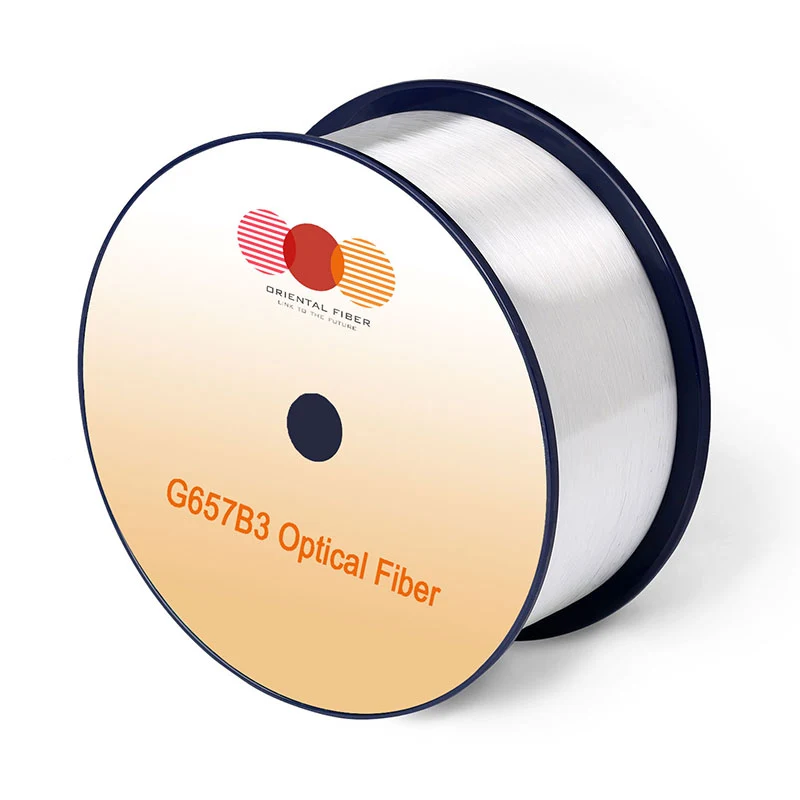

Optiese prestasie is beter as wat aanbeveel word deur ITU-T G.657.B3 en IEC 60793-2-50 B6.B3, met 'n buigradius so laag as 5 mm, wat kan voldoen aan die ingewikkelde installasietoestande in MDU en FTTH, soos hoeke, binding, hoë lasspanning, ens.
● Die minimum buigradius kan 5 mm bereik, wat ten volle versoenbaar is met alle G.652.D optiese vesels
● Lae verswakking, voldoen aan die bedryfsvereistes van die O-E-S-C-L Band
● Lae buigverlies, geskik vir die eis van optiese kabelontwerpe, insluitend lintkabels
● Akkurate meetkundige parameters en groot MFD verseker 'n lae splitsingverlies en doeltreffendheid met 'n hoë splyting
● Hoë ND -waarde, voldoen aan die lang lewensduur teen die minimum buigradius
|
Kenmerke |
Omstandighede |
Gespesifiseer waardes |
Eenhede |
|
|
Opties Kenmerke |
||||
|
Verswakking |
1310nm |
≤0,35 |
[db/km] |
|
|
1383nm （na H2-veroudering） |
≤0,35 |
[db/km] |
||
|
1550Nm |
≤0.21 |
[db/km] |
||
|
1625nm |
≤0.23 |
[db/km] |
||
|
Verswakking vs golflengte Max. α verskil |
1285-1330nm, in Verwysing na 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, in Verwysing na 1550nm |
≤0.02 |
[db/km] |
||
|
Nul Verspreidingsgolflengte (λ0) |
- |
1300-1324 |
[NM] |
|
|
Nul Dispersiehelling (S0) |
- |
≤0.092 |
[ps/(nm2 · km)] |
|
|
PMD |
Maksimum Individuele vesel |
- |
≤0.1 |
[ps/√km] |
|
Skakelontwerpwaarde （M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[ps/√km] |
|
|
Tipies Waarde |
- |
0.04 |
[ps/√km] |
|
|
Kabel Cuto ff golflengte (λcc) |
- |
≤1260 |
[NM] |
|
|
Manier Velddiameter （MFD） |
1310nm |
8.2-9.0 |
[μm] |
|
|
1550Nm |
9.1-10.1 |
[μm] |
||
|
E ff ff ff aardig groepsindeks van breking （NE ff） |
1310nm |
1.468 |
- |
|
|
1550Nm |
1.469 |
- |
||
|
Punt Diskontinuïteite |
1310nm |
≤0.05 |
[db] |
|
|
1550Nm |
≤0.05 |
[db] |
||
|
Meetkundig Kenmerke |
||||
|
Bekleding Deursnit |
- |
125,0 ± 0,7 |
[μm] |
|
|
Bekleding Nie-sirkelvormigheid |
- |
≤0,7 |
[%] |
|
|
Laag Deursnit |
- |
235-245 |
[μm] |
|
|
Deklaag-kleed Konsentrisiteitsfout |
- |
≤12.0 |
[μm] |
|
|
Laag Nie-sirkelvormigheid |
- |
≤6.0 |
[%] |
|
|
Kernkladding Konsentrisiteitsfout |
- |
≤0,5 |
[μm] |
|
|
Krul (radius) |
- |
≥4 |
[M] |
|
|
Aflewering Lengte |
- |
Opwaarts tot 25.2 |
[KM/Reel] |
|
|
Omgewingskenmerke |
1310nm, 1550nm & 1625nm |
|||
|
Temperatuur Afhanklikheid veroorsaak verswakking |
-60 ℃ tot +85 ℃ |
≤0.05 |
[db/km] |
|
|
Temperatuurhumiditeit Fietsry veroorsaak verswakking |
-10 ° C tot +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
Watersoak Afhanklikheid veroorsaak verswakking |
23 ° C ， vir 30 dae |
≤0.05 |
[db/km] |
|
|
Klam Hitte -afhanklikheid veroorsaak verswakking |
85 ° C en 85% rh ， vir 30 dae |
≤0.05 |
[db/km] |
|
|
Afdroog Hitte veroudering |
85 ℃ ， vir 30 dae |
≤0.05 |
[db/km] |
|
|
Meganies Spesifikasie |
||||
|
Bewys Proefneming |
- |
≥9.0 |
[N] |
|
|
- |
≥1.0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Makro-buiging Veroorsaak verlies |
1 draai om 'n doorn van 10 mm radius |
1550Nm |
≤0.03 |
[db] |
|
1 Draai 'n mandrel van 10 mm radius om |
1625nm |
≤0.1 |
[db] |
|
|
1 Draai 'n mandrel van 7,5 mm radius om |
1550Nm |
≤0.08 |
[db] |
|
|
1 draai om 'n doorn van 7,5 mm radius |
1625nm |
≤0,25 |
[db] |
|
|
1 Draai om 'n doorn van 5 mm radius |
1550Nm |
≤0.15 |
[db] |
|
|
1 Draai om 'n doorn van 5 mm radius |
1625nm |
≤0,45 |
[db] |
|
|
Laag Strookkrag |
tipies gemiddelde krag |
1.5 |
[N] |
|
|
piek krag |
1.3-8.9 |
[N] |
||
|
En Moegheidsparameter (ND) |
- |
≥20 |
- |
|
