Gestrande buis optiese vesel saamgestelde oorhoofse gronddraad

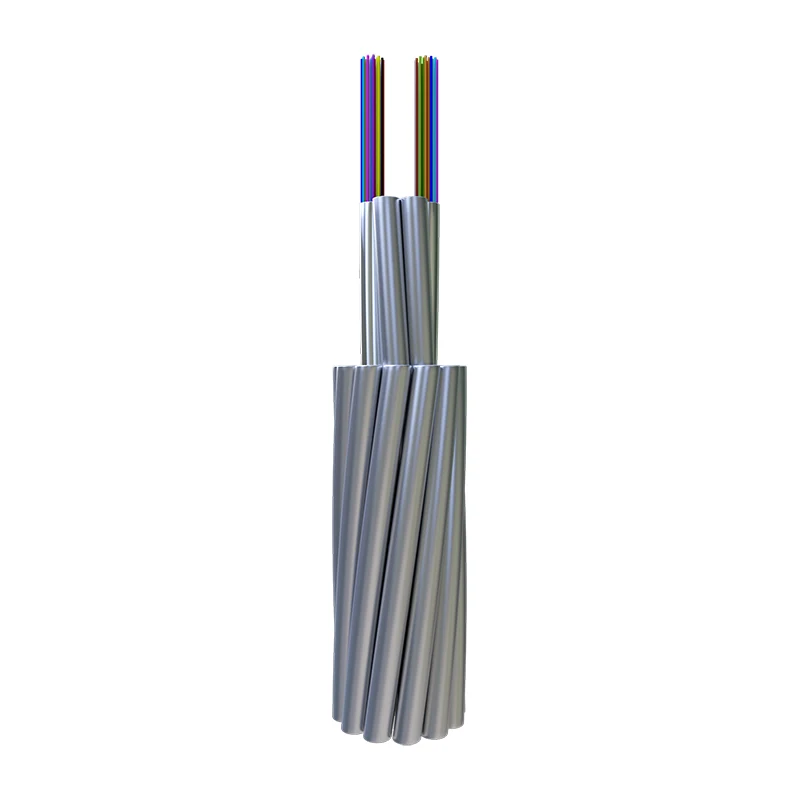

Orientalfiber Stranded-buis Optical Fiber Composite Overhead Ground Wire (OPGW) is 'n multifunksionele oorhoofse hibriede kabel van Orientalfiber, 'n betroubare China vervaardiger en verskaffer. Hierdie OPGW integreer optiese vesels binne 'n gestrande buisstruktuur, wat beide dien as 'n oorhoofse gronddraad en 'n hoëkapasiteit optiese kommunikasiemedium. Dit is ontwerp om stabiele data-oordrag, sterk meganiese werkverrigting en langtermyn-duursaamheid in oorhoofse ontplooiingsomgewings te verseker. Die produk is geskik vir kragnetwerke, spoorweë en ander infrastruktuurprojekte waar gekombineerde weerligbeskerming en kommunikasiebetroubaarheid noodsaaklik is.

Stuur navraag

Produk Beskrywing

In moderne kragnetwerkkonstruksie was die vraag na gelyktydige hoëspanningtransmissie en hoëspoeddata-terughaling nog nooit hoër nie.Oosterse veselbied 'n gespesialiseerdeGestrande buis optiese vesel saamgestelde oorhoofse gronddraad (OPGW), a sophisticated hybrid cable designed to replace traditional shield wires. Deur optiese vesels binne 'n gestrande metaalstruktuur te integreer, bied ons OPGW 'n dubbelfunksie-oplossing: die verskaffing van betroubare weerligbeskerming vir hoëspanninglyne terwyl dit dien as die ruggraat vir telekommunikasie en roosteroutomatisering.

Produkdefinisie: Die dubbelrol-infrastruktuur

DieGestrande buis optiese vesel saamgestelde oorhoofse gronddraadis 'n oorhoofse kabel wat die funksies van 'n konvensionele gronddraad verrig (wat die transmissielyn teen weerligslae en kortsluitstrome beskerm) terwyl optiese vesels vir data-oordrag huisves. Hierdie gestrande ontwerp maak voorsiening vir 'n hoër veseltelling en groter duursaamheid, wat dit die voorkeurkeuse maak vir ruggraatnetwerkkonstruksie in die kragnutsektor.

Strategiese waarde vir verkryging en ingenieurswese

KiesOosterse veselas jou voorsieningsvennoot verseker dat jou infrastruktuur aan die streng eise van die 2026-energielandskap voldoen. Sleutelverkrygingsvoordele sluit in:

Hoë veseldigtheid:Ons gestrande buis-ontwerp akkommodeer aansienlik meer vesels as sentrale buis-weergawes, wat toekomsvaste netwerkuitbreiding vir 5G en slimnetwerk-IoT ondersteun.
Geoptimaliseerde kortsluitkapasiteit:Ontwerp om hoë foutstrome te hanteer sonder om die integriteit van die optiese vesels binne te benadeel.
Verlaagde lewensikluskoste:Met 'n dienslewe wat ooreenstem met die transmissielyn self, dieGestrande buis optiese vesel saamgestelde oorhoofse gronddraadverminder die behoefte aan gereelde instandhouding of opgraderings.
Globale logistiek en skaal:Met 'n jaarlikse uitset van $20 miljoen, verskaf ons die vervaardigingskaal wat nodig is om 500KV en 750KV nasionale vlak infrastruktuurprojekte te ondersteun.

Tegniese kenmerke en prestasievoordele

DieOosterse veselOPGW word met presisie vervaardig om te verseker dat dit floreer in die mees vlugtige buitelugomgewings:

Meganiese stabiliteit:Presiese prosesbeheer verseker dat die vesels stresvry bly selfs onder swaar wind, yslading of installasiekragte met hoë trek.
Termiese beskerming:Die gestrande buise is gevul met gespesialiseerde verbindings wat vesels beskerm teen die uiterste hitte wat tydens kortsluiting op die kraglyn gegenereer word.
Korrosie weerstand:Deur gebruik te maak van aluminiumbeklede staal (ACS) en aluminiumlegeringsdrade, is die kabel hoogs bestand teen omgewingsdegradasie in kus- of industriële gebiede.
Groot deursnee opsies:Spesifiek ontwerp om te pas by die meganiese vereistes van nuwe hoogspanning transmissiestelsels (110KV tot 750KV).

Gedetailleerde spesifikasies en ontwerpparameters

Die tegniese konfigurasie van dieGestrande buis optiese vesel saamgestelde oorhoofse gronddraadkan aangepas word op grond van die spesifieke span en elektriese vereistes van die projek:

Kenmerk	Standaard spesifikasie	Operasionele voordeel
Spanningsgraad	110KV, 220KV, 500KV, 750KV	Veelsydig vir streek- en nasionale netwerke.
Veseltelling	Tot 144 vesels (of meer op aanvraag)	Ondersteun massiewe data deurset.
Materiaal samestelling	ACS (aluminiumbeklede staal) + AA (aluminiumlegering)	Hoë sterkte-tot-gewig verhouding.
Voldoening aan standaarde	IEEE 1138, IEC 60794-4	Verseker globale interoperabiliteit en veiligheid.

Kerntoepassings: Bemagtiging van die Smart Grid

DieGestrande buis optiese vesel saamgestelde oorhoofse gronddraadvanOosterse veselis 'n kritieke komponent in verskeie sleutelsektore:

Hoëspanning Transmissie:Primêre gronddraad vir nuutgeboude 220KV- en 500KV-lyne, wat weerligafskerming en aarding bied.
Kragnutskommunikasie:Intydse monitering van transformatorstasies, afstandmeting en beskermende herlegging.
Breëband Backhaul:Verhuring van oortollige veselkapasiteit aan telekommunikasie-operateurs vir landelike of langafstand-datavervoer.
Slim roosterbestuur:Fasiliteer die lae-latency kommunikasie wat nodig is vir outomatiese foutopsporing en rooster selfgenesing.

Eienskappe

● Presiese prosesbeheer om goeie meganiese en temperatuurverrigting te verseker

● Groter deursnee en meer optiese vesels

● Stabiele struktuur en hoë betroubaarheid

● Hoë treksterkte en groot kort tydstroomkapasiteit

Optiese vesel eienskappe

	Verswakking				Bandwydte		Polarisasie Modusverspreiding
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individueel Vesel	Ontwerp Skakelwaarde (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruksies en prestasie

	Klassifikasie	Materiaal	Waarde
Konstruksie	Optiese vesel	G652D/G655 ens.	2 - 144
	Beskermingsbuis	Vlekvrye staal buis	1,5 - 6 mm
	Gestrande lyn	AS draad/AA draad/Al Rod	1,5 - 6 mm
	Maks. Deursnee		30 mm
	Maks. Dwarssnit		500 mm²
Kenmerkend	Volgens die standaarde as DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Treksterkte (RTS) (kN)		700
	Maks. Druksterkte（N/100mm）		3000
	Maks. Kortstroomkapasiteit (40℃ tot 200℃) (kA2s)		2000
	Min. Buigradius (dinamies)		20D
	Min. Buigradius (staties)		15D
Omgewing Prestasie	Installasie (℃)		-10 tot +50
	Vervoer en bedryf (℃)		-40 tot +65

Let wel: D is kabeldeursnee.

Spesifieke tipe en tegniese data

Nee.	Tegniese data
Nee.	Produk Tipe	Struktuur tipe	Maks. Vesel Tel	Afdeling van AS Draad (mm2)	Deursnee （mm）	Kabel gewig (kg/km)	Beoordeel treksterkte （kN）	20℃DC Weerstand （Ω/km)	Kort tyd huidige kapasiteit （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, optiese eenheid 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optiese eenheid 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optiese eenheid 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, optiese Eenheid 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optiese eenheid 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Optiese Eenheid 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Optiese Eenheid 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optiese eenheid 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optiese eenheid 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optiese eenheid 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optiese eenheid 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optiese eenheid 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optiese eenheid 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optiese eenheid 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optiese eenheid 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optiese eenheid 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optiese eenheid 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optiese eenheid 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optiese eenheid 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, optiese eenheid 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optiese eenheid 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optiese eenheid 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, optiese eenheid 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optiese eenheid 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, optiese eenheid 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, optiese eenheid 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Optiese Eenheid 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, optiese eenheid 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, optiese Eenheid 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113 262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, optiese eenheid 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Optiese Eenheid 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Meganiese en Omgewingstoetskenmerke

Item	Toets Metode	Vereistes
Spanning	OVK 60794-1-2-E1 Laai: volgens kabelstruktuur Voorbeeld lengte: nie minder nie as 10m, gekoppelde lengte nie minder nie as 100m Duur tyd: 1min	40% RTS geen bykomende veselvervorming nie (0.01%), geen bykomende verswakking (0.03dB). 60% RTS ，veselspanning≤0.25%，bykomend verswakking≤0.05dB (Nee bykomende verswakking na toets).
Verpletter	OVK 60794-1-2-E3 Laai: volgens bogenoemde tabel, drie punte Duur tyd: 10 min	Bykomende verswakking by 1550nm ≤0.05dB/ﬁbre; Geen skade aan die elemente nie
Water Penetrasie	OVK 60794-1-2-F5B Tyd : 1 uur Monsterlengte: 0.5m Water hoogte: 1m	Nee water lekkasie.
Temperatuur Fietsry	OVK 60794-1-2-F1 Voorbeeld lengte: Nie minder nie as 500m Temperatuur reeks: -40 ℃ tot +65 ℃ Siklusse: 2 Temperatuur fietsry toets-verblyftyd: 12h	Die verandering in verswakkingskoëffisiënt sal minder wees as 0.1dB/km by 1550nm.

Gereelde Vrae (Gereelde Vrae)

Waarom is gestrande buis OPGW beter vir hoëspanninglyne?

Die gestrande buisontwerp maak voorsiening vir 'n groter kabeldeursnee en hoër veseltellings. Dit versprei ook meganiese spanning meer eweredig oor die kabel, wat noodsaaklik is vir langspankruisings wat in 500KV- en 750KV-lyne gebruik word.

Hoe verseker Orientalfiber die kwaliteit van die OPGW?

We operate under ISO9001 quality management and ISO45001 safety systems. Elke bondel gestrande buis optiese vesel saamgestelde oorhoofse gronddraad ondergaan streng toetsing vir treksterkte, drukweerstand en kortsluitingprestasie voor versending.

Kan hierdie kabel op bestaande lyne gebruik word?

Alhoewel dit dikwels gebruik word vir "nuutgeboude" lyne, word OPGW gereeld gebruik om bestaande tradisionele aarddrade te vervang tydens roostermoderniseringsprojekte om kommunikasievermoëns by ou roetes te voeg.
