Uni-buis optiese vesel saamgestelde oorhoofse gronddraad

Uni-tube optiese vesel saamgestelde oorhoofse gronddraad (OPGW) is 'n oorhoofse hibriede kabel wat optiese vesel bevat, wat verskeie funksies het soos oorhoofse gronddraad en optiese kommunikasie.

Stuur navraag

Produk Beskrywing

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) is 'n oorhoofse hibriede kabel wat optiese vesel bevat, wat verskeie funksies het soos oorhoofse gronddraad en optiese kommunikasie. Anders as tradisionele oorhoofse gronddrade, integreer hierdie produk optiese kommunikasiekomponente in die kabelstruktuur, wat die integrasie van kragtransmissielynbeskerming en inligtingsoordrag besef, wat die konstruksiekoste en bedryfs- en onderhoudskoste van krag- en kommunikasienetwerke effektief kan verminder.

Toepassingsomvang van Uni-buis optiese vesel saamgestelde oorhoofse gronddraad

Orientalfiber Uni-buis optiese vesel saamgestelde oorhoofse gronddraad word hoofsaaklik gebruik vir 110KV, 220KV, 500KV, 750KV en kommunikasielyne van oorhoofse hoogspanning transmissiestelsels. Benewens die kragbedryf, word die produk ook wyd gebruik in spoorvervoer, snelweg-, petrochemiese, mynbou- en ander nywerhede wat beide oorhoofse grondbeskerming en hoëspoed optiese kommunikasie benodig, wat stabiele en doeltreffende data-oordragondersteuning bied vir industriële produksie en bedryf.

Produk Struktuur

Kernkomponente

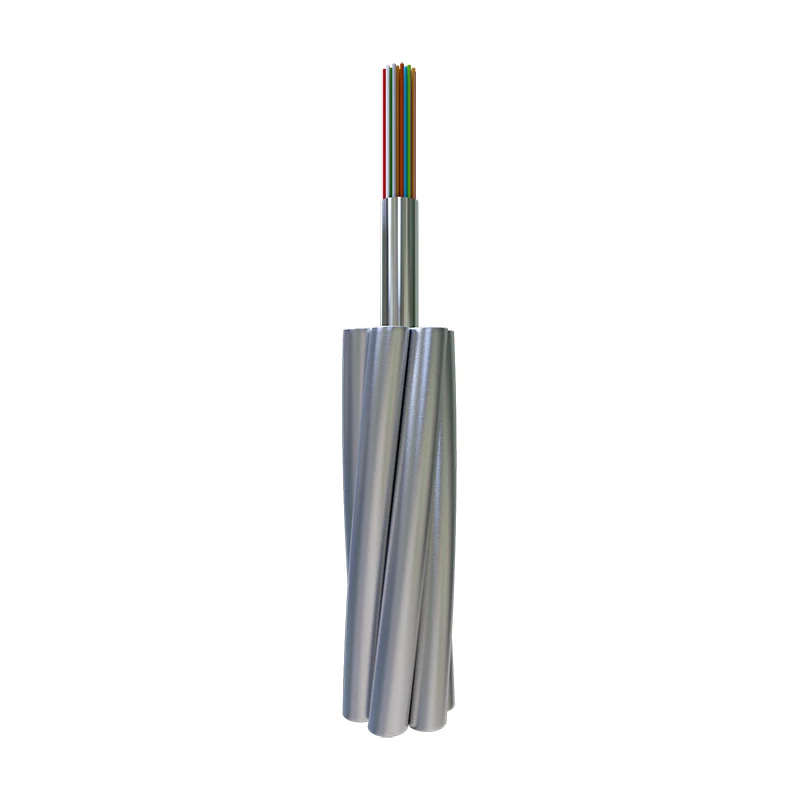

Die Orientalfiber Uni-tube optiese vesel saamgestelde oorhoofse gronddraad neem 'n wetenskaplike en redelike strukturele ontwerp aan, en sy kernkomponente sluit optiese vesel-eenheid, aluminiumlegeringsdraad, staalkern en buitenste skede in. Die optiese vesel-eenheid word in 'n enkele buis geplaas, wat die optiese vesel effektief beskerm teen eksterne meganiese skade en omgewingserosie; die aluminiumlegeringsdraad en staalkern is verantwoordelik om die trekkrag te dra en die stabiliteit van die kabel tydens oorhoofse werking te verseker; die buitenste skede is gemaak van hoë gehalte anti-veroudering en korrosiebestande materiale, wat die dienslewe van die produk verleng.

Strukturele voordele

Die enkelbuisstruktuurontwerp van die Uni-buis optiese vesel saamgestelde oorhoofse gronddraad maak die produkstruktuur kompak, wat gerieflik is vir vervoer en installasie. Terselfdertyd verseker die redelike verspreiding van interne komponente dat die produk goeie meganiese eienskappe en kommunikasieprestasie het, en kan aanpas by verskeie harde buite-omgewings soos sterk wind, swaar reën, hoë temperatuur en lae temperatuur.

Produk Eienskappe

Meganiese prestasie-eienskappe

● Goeie treksterkte: Die produk is toegerus met hoësterkte staalkern en aluminiumlegeringsdraad, wat groot trekkrag kan dra, kan aanpas by die oorhoofse installasievereistes van langafstand-hoëspanning transmissielyne, en verseker dat die kabel nie onder normale gebruiksomstandighede breek of vervorm nie.

● Klein deursnee, ligte gewig, klein bykomende las op die toring: In vergelyking met tradisionele saamgestelde oorhoofse gronddrade, het die Uni-tube optiese vesel saamgestelde oorhoofse gronddraad 'n kleiner deursnee en ligter gewig, wat die bykomende las op die transmissietoring kan verminder, die belegging in toringkonstruksie kan verminder, en die algehele stabiliteit van die kragtransmissielyn kan verbeter.

Kommunikasie Prestasie-eienskappe

● Maklik om toepaslike optiese eenheid vir oormaat vesel te maak: Die enkelbuisstruktuur is gerieflik om die oortollige lengte van optiese vesel te reël, wat effektief kan vergoed vir die vesellengteverandering wat veroorsaak word deur temperatuurverskil en meganiese vervorming, verseker die stabiliteit van optiese seinoordrag, en verminder die seinverswakking tydens transmissie.

● Lae seinverswakking: Die geselekteerde optiese vesel van hoë gehalte het goeie transmissieprestasie, lae seinverswakking, en kan langafstand-hoëspoed-datatransmissie realiseer, wat voldoen aan die kommunikasiebehoeftes van hoëspanningtransmissiestelsels en verskeie industriële scenario's.

Omgewingsaanpasbaarheidskenmerke

● Korrosiebestandheid: Die buitenste skede en interne metaalkomponente van die produk word met anti-roestegnologie behandel, wat die erosie van suurreën, soutmis en ander strawwe omgewings kan weerstaan, en is geskik vir gebruik in kus-, nywerheids- en ander gebiede met strawwe omgewingstoestande.

● Anti-veroudering en hoë en lae temperatuur weerstand: Die materiaal van die produk het goeie anti-veroudering prestasie, kan aanpas by die langtermyn buiteluggebruik omgewing, en kan normaal werk in die temperatuur reeks van -40 ℃ tot 80 ℃, wat die stabiele werking van die produk in verskillende klimaat streke verseker.

Uni-buis optiese vesel saamgestelde oorhoofse gronddraad word hoofsaaklik gebruik vir 110KV, 220KV, 500KV, 750KV en kommunikasielyne van oorhoofse hoëspanning transmissiestelsels.

Eienskappe

● Goeie treksterkte

● Klein deursnee, ligte gewig, klein bykomende vrag op die toring

● Maklik om toepaslike optiese eenheid vir oormaat vesel te maak

Optiese vesel eienskappe

	Verswakking				Bandwydte		Polarisasiemodusverspreiding
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuele vesel	Ontwerpskakelwaarde (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/km	≤0.1ps/km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruksies en prestasie

	Klassifikasie	Materiaal	Waarde
Konstruksie	Optiese vesel	G652D/G655 ens.	2 - 48
	Beskermingsbuis	Vlekvrye staal buis	1,5 - 6 mm
	Gestrande lyn	AS draad/AA draad/Al Rod	1,5 - 6 mm
	Maks. Deursnee		18 mm
	Maks. Dwarssnit		200 mm2
Kenmerkend	Volgens die standaarde soos DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Treksterkte (RTS) (kN)		280
	Maks. Druksterkte（N/100mm）		2200
	Maks. Kortstroomkapasiteit (40℃-200℃)(kA2s)		100
	Min. Buigradius (dinamies)		20D
	Min. Buigradius (staties)		15D
Omgewingsprestasie	Installasie (℃)		-10 tot +50
	Vervoer en bedryf (℃)		-40 tot +65

Let wel: D is kabeldeursnee.

Spesifieke tipe en tegniese data

Nee.	Tegniese data
Nee.	Produk Tipe	Struktuur tipe	Maks. Veseltelling	Afdeling van AS Draad (mm²)	Deursnee （mm）	Kabel gewig (kg/km)	Beoordeel treksterkte （kN）	20℃DC Weerstand （Ω/km)	Kort tyd huidige kapasiteit （40-200℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optiese eenheid 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, optiese eenheid 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optiese eenheid 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optiese eenheid 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Meganiese en Omgewingstoetskenmerke

Item	Toets metode	Vereistes
Spanning	IEC 60794-1-2-E1 Belading: volgens kabelstruktuur Monsterlengte: nie minder nie as 10m, gekoppelde lengte nie minder nie as 100m Tydsduur: 1min	40% RTS geen bykomende veselvervorming nie (0.01%), geen bykomende verswakking (0.03dB). 60%RTS-veselvervorming≤0.25%，bykomende verswakking≤0.05dB (Geen bykomende verswakking na toets nie).
Verpletter	IEC 60794-1-2-E3 Belading: volgens tabel hierbo, drie punte Tydsduur: 10min	Bykomende verswakking by 1550nm ≤0.05dB/ﬁbre; Geen skade aan die elemente nie
Waterpenetrasie	IEC 60794-1-2-F5B Tyd : 1 uur Monsterlengte: 0.5m Waterhoogte: 1m	Geen waterlekkasie nie.
Temperatuur fietsry	IEC 60794-1-2-F1 Monsterlengte: Nie minder nie as 500m Temperatuurreeks: -40℃ tot +65℃ Siklusse: 2 Temperatuurfietstoets-verblyftyd: 12 uur	Die verandering in verswakkingskoëffisiënt sal minder as 0.1dB/km by 1550nm wees.
