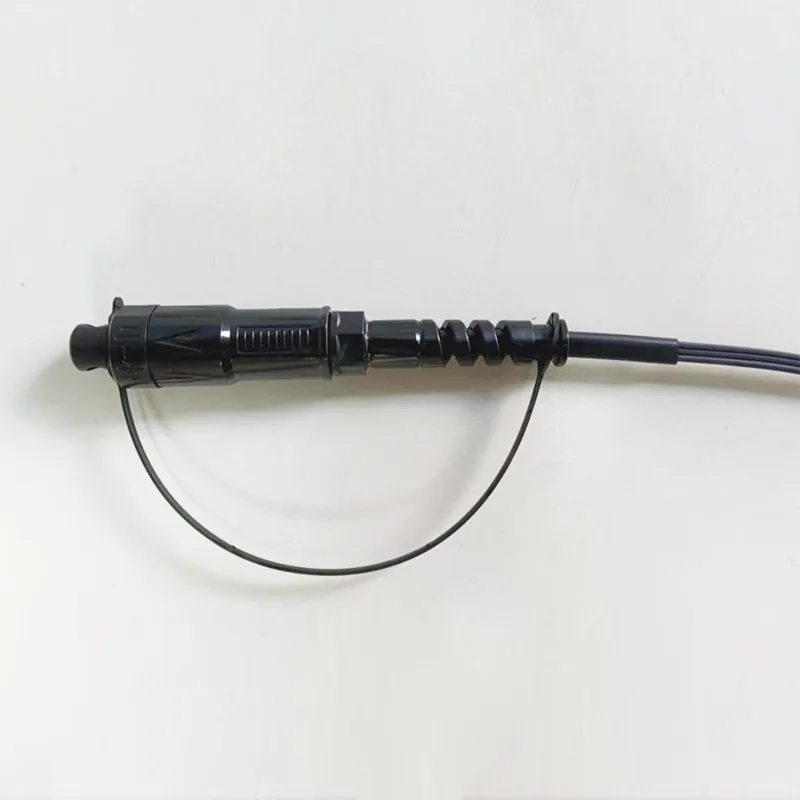

5x2mm waterdigte drop kabel mini sc/apc connector optiese pleister toue

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0.30
Terugkeerverlies	db	≥ 60
Verbindingstipe		SC/APC
Ferrue		Keramiek
Verbindingsiklusse		500
Kabelbaadjie kleur		Grys
Kabel buitenste deursnee	mm	5,0 (± 0,2) x2,0 (± 0,1)
Veselmodus		Enkele modus: G657A2
Kabelbaadjie materiaal		LSZH
Kabelgewig	Kg/km	20 （ongeveer
Drukinhoud		Aanpasbaar
Lengte	m	30、50、100、150、200、250、300、400、500 of aanpasbaar (Toleransie: ± 0,5 m)
Connector tipe		Invoer: Accord H Optic SC/APC
Connector tipe		Uitvoer: sonder aansluiting
Trekkrag (aksiaal tussen kabel en aansluiting)	N	100
Waterdigte graad		IP68
Bedryfstemperatuur	℃	-20 ° C ~ +65 ℃
Bergingstemperatuur	℃	-20 ° C ~ +65 ℃

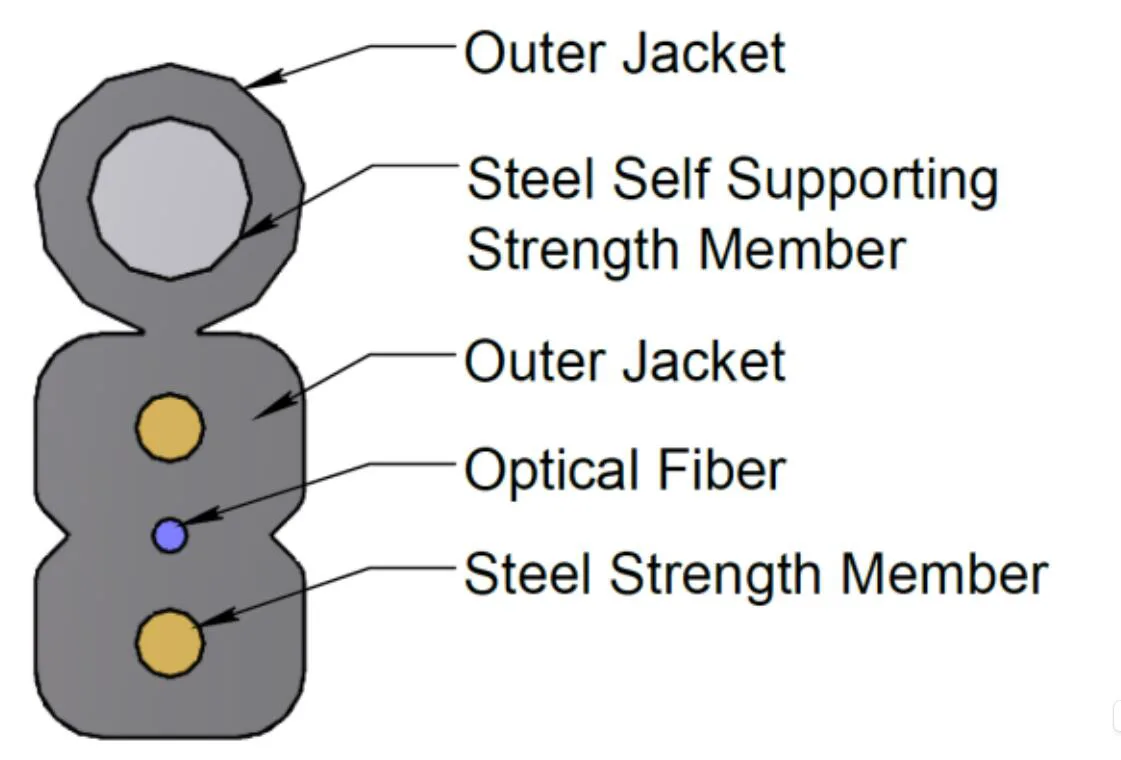

Kabelstruktuur:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optiese vesel	Tik	G657 A2
	Nee. Vesels	1
	Kleur	Blou
Staalsterkte -lid	Materia	Staaldraad
Staalsterkte -lid	Deursnit	0,4 mm
Staal selfsterkte lid	Materia	Staaldraad
Staal selfsterkte lid	Deursnit	1,0 mm
Buitenste skede	Dimensie	2.0 (± 0.1) x5.0 (± 0.2)
	Materiaal	LSZH
	Kleur	Grys
Kabelgewig	Kg/km	20
Spanning	N	300 (langtermyn)
Spanning	N	600 (korttermyn)
Verpletter	N/10 cm	200 (langtermyn)
Verpletter	N/10 cm	1000 (korttermyn)
Min. Buig radius	mm	10xh (staties)
Min. Buig radius	mm	20xh (dinamies)
Bedryfstemperatuurbereik:		-20 ℃ tot +60 ℃
Berging / vervoer temperatuurbereik:		-20 ℃ tot +60 ℃

Optiese vesel:

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A2 en moet soos volg wees.

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 1 Draai 1 Mandrel 7.5mm 10 Draaie 1 Mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550 nm ≤ Δ 0,03 dB/km

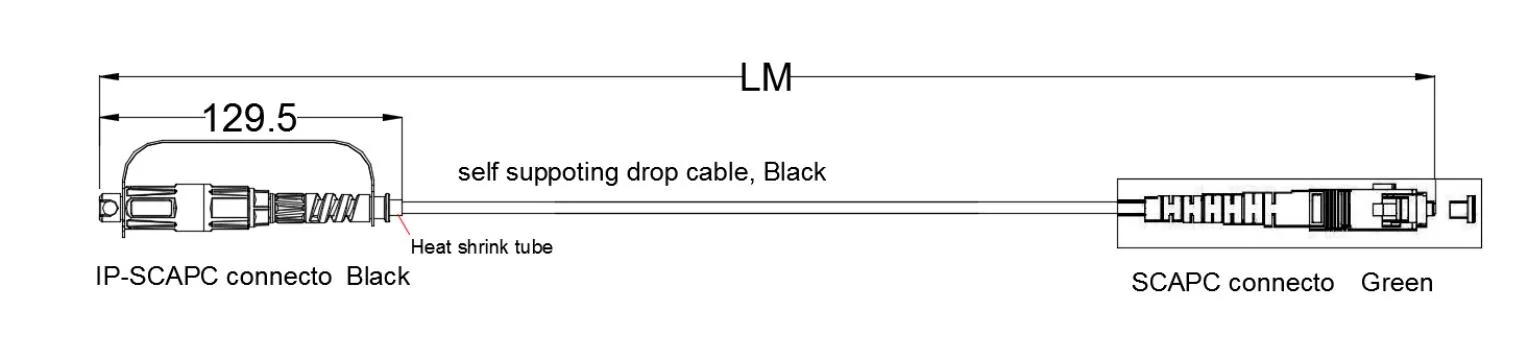

Dimensionele tekening:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

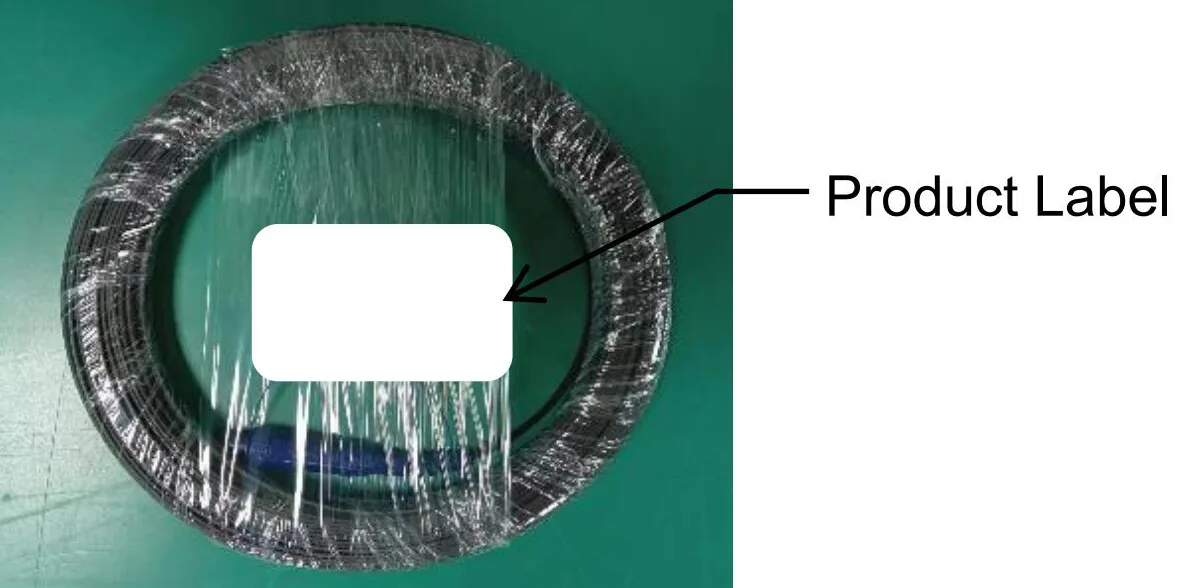

Pakket:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pak vereistes:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
