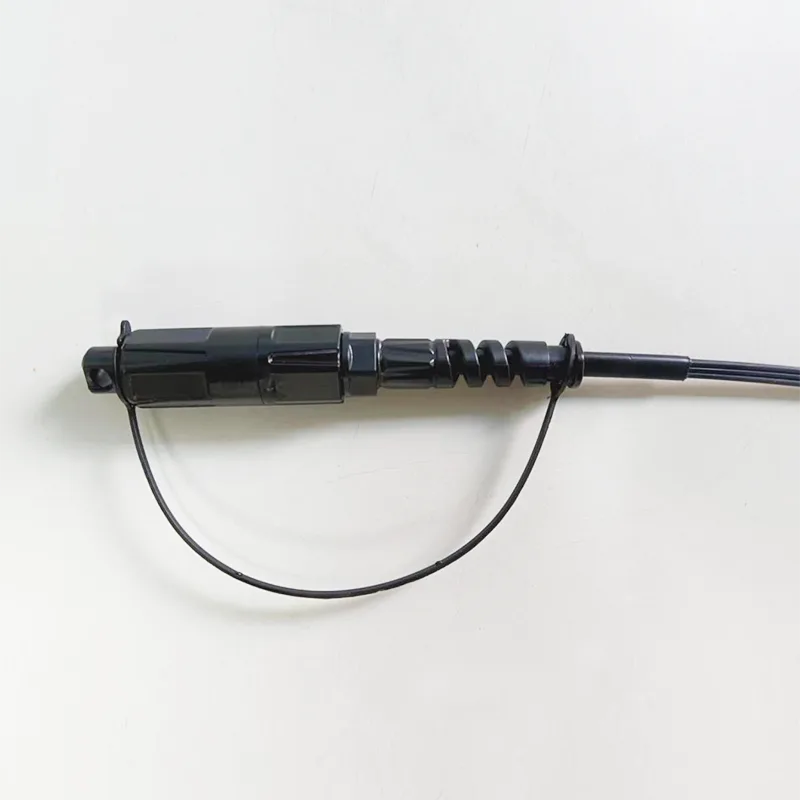

5x2mm waterdigte druppelkabel SC/APC -aansluiting Optiese veselvarkie

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0.30
Terugkeerverlies	db	≥ 60
Verbindingstipe		SC/APC
Ferrue		Keramiek
Verbindingsiklusse		500
Kabelbaadjie kleur		Swart
Kabel buitenste deursnee	mm	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2 mm (sonder boodskapper)
Veselmodus		Enkele modus: G657A2
Kabelbaadjie materiaal		LSZH
Kabelgewig	Kg/km	20 ± 3
Drukinhoud		Aanpasbaar
Lengte	m	100 of aanpasbaar (Toleransie: ± 0,5 m)
Connector tipe		Invoer: Accord H Optic SC/APC
Connector tipe		Uitvoer: sonder aansluiting
Trekkrag (aksiaal tussen kabel en aansluiting)	N	100
Waterdigte graad		IP68
Bedryfstemperatuur	℃	-20 ° C ~ +65 ℃
Bergingstemperatuur	℃	-20 ° C ~ +65 ℃

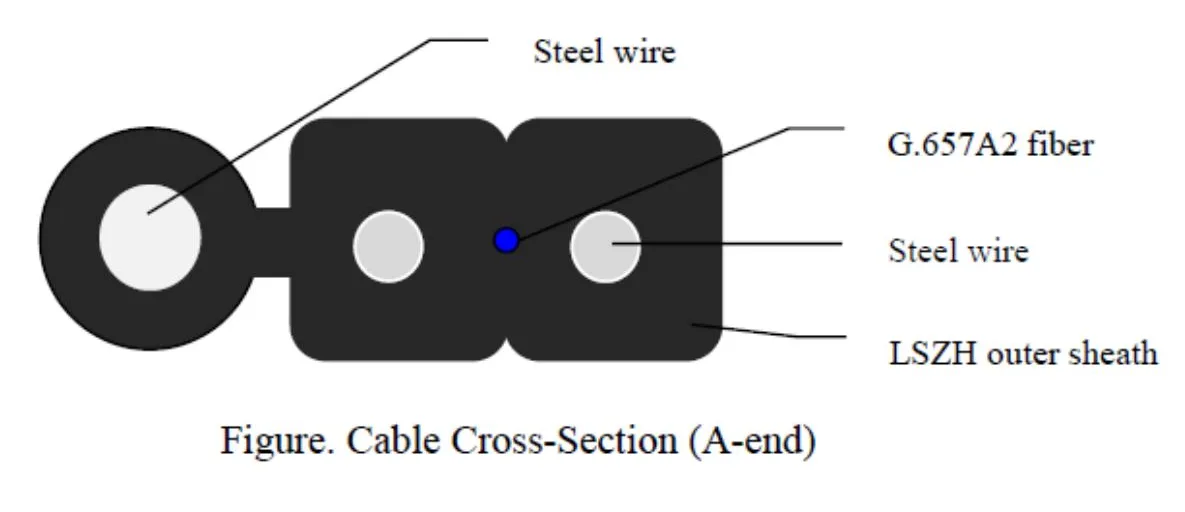

Kabelstruktuur:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Optiese vesel	Tik	G-657 A2.
	Nee. Vesels	1
	Kleur	Blou
Buitenste skede	Dimensie	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2 mm (sonder boodskapper)
	Materiaal	LSZH
	Kleur	Swart
Staalsterkte -lid	Materia	Staaldraad
Staalsterkte -lid	Deursnit	0.45 mm
Staal selfsterkte lid	Materia	Staaldraad
Staal selfsterkte lid	Deursnit	1,2 mm
Gewig		20 ± 3 kg/km
Teël (n)		Langtermyn: 300N Korttermyn: 600 N
Verpletter		1000N/10 cm
Min. Buigradius		15xd (staties); 30xd (dinamies)
Temperatuurreeks		-20 ° C tot +65 ° C

Veselkenmerk:

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A2 en moet soos volg wees.

Parameter		Spesifikasie
Verswakkingskoëffisiënt	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Verswakking (na kabel)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Eenvormigheid van verswakking by 1310 nm		≤0.05dB
Eenvormigheid van verswakking by 1550 nm		≤0.05dB
Kabelafsnipgolflengte (λcc)		≤ 1260 nm
Nul-verspreide golflengte		1300 ~ 1324 nm
Nul-verspreidingshelling		≤ 0,092 ps/(nm^2.km)
Absolute waarde van verspreiding by 1288nm ~ 1339nm		≤3,5ps/(nm · km)
Absolute waarde van verspreiding by 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Verspreiding by 1550 nm		≤18ps/(nm · km)
Verspreiding by 1625nm		≤23ps/(nm · km)
Mode Velddiameter (MFD) by 1310NM		8,60 ± 0,4 mm
Modus velddiameter (MFD) by 1550 nm		9.4-10.4mm
Polarisasiemodusverspreiding (PMD) vesel		≤0.125ps/km^1/2
Polarisasiemodusverspreiding (PMD) kabel		≤0.200ps/km^1/2
PMD -koëffisiënt	M	20 kabels
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Meetkundige eienskappe
Bekleding deursnee		125 ± 0,8 mm
Bekleding nie-sirkelvormigheid		≤1,0%
Kern-/bekledingsfout		≤0,8 mm
Veseldiameter met deklaag (ongekleurde)		245 ± 10μm
Veseldiameter met deklaag (gekleur)		250 ± 10μm
Bekleed/deklaagkonsentrisiteitsfout		≤12.0mm
Spanningstoets		100kpsi of 0,69gpa
Verwydering van die deklaag (n)		1.0 ～ 9.0
Meganiese eienskappe
Macrobend -verlies by 1550 nm	R = 15mm, 10 draaie	≤0.03dB
	R = 10mm, 1 turn	≤0.10db
	R = 7,5 mm, 1 turn	≤0,5db
Macrobend -verlies op 1625Nm	R = 15mm, 10 draaie	≤0.10db
	R = 10mm, 1 turn	≤0,20db
	R = 7,5 mm, 1 turn	≤1.0db

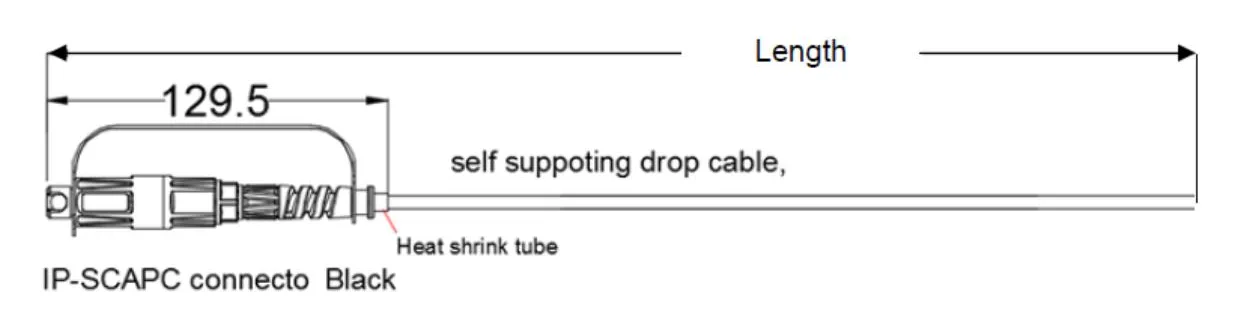

Dimensionele tekening:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pakket:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pak vereistes:

Kartongrootte ： 600*320*265mm ， deursigtige seëlband "I" lettertipe seëlkas.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

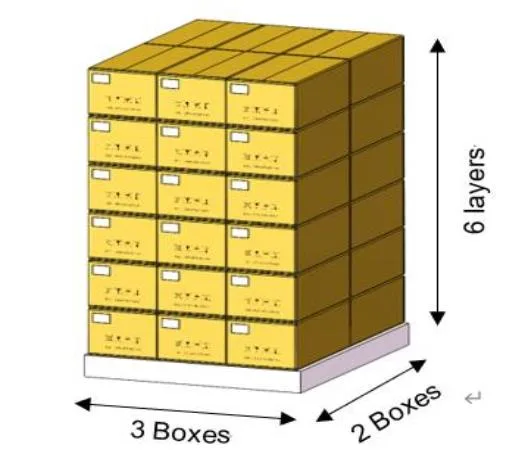

Skematiese diagram van houtplaat:

Houtplaatgrootte ： 1200 *1000 mm.

Stapelvereistes: een laag ses bokse, wat ses lae stapel.

Top 4 regte hoekbeskerming, en gebruik dan "#" lettertipe styf styf.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
