Duplex LC/UPC waterdigte ronde kabel optiese vesellapkoorde (Accord Mini DLC -aansluiting)

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veseltelling		Dupleks
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0.30
Terugkeerverlies	db	≥50 (UPC)
Kabelbaadjie kleur		Swart
Kabel buitenste deursnee	mm	7,0 ± 0,2
Veselmodus		Enkele modus: G657 A2
Kabelbaadjie materiaal		LSZH
Kabelgewig	Kg/km	38 （ongeveer
Drukinhoud		Aanpasbaar
Lengte	m	50 、 75 、 100 、 150 、 200、250 、 300 of aanpasbaar (verdraagsaamheid: ± 0,5 m)
Connector tipe		Inset:	Accord Mini DLC/UPC -aansluiting
		Uitset:	Accord Duplex LC/UPC -aansluiting
Waterdigte graad		IP68
Bedryfstemperatuur	℃	-40 ° C ~ +70 ℃
Bergingstemperatuur	℃	-40 ° C ~ +70 ℃

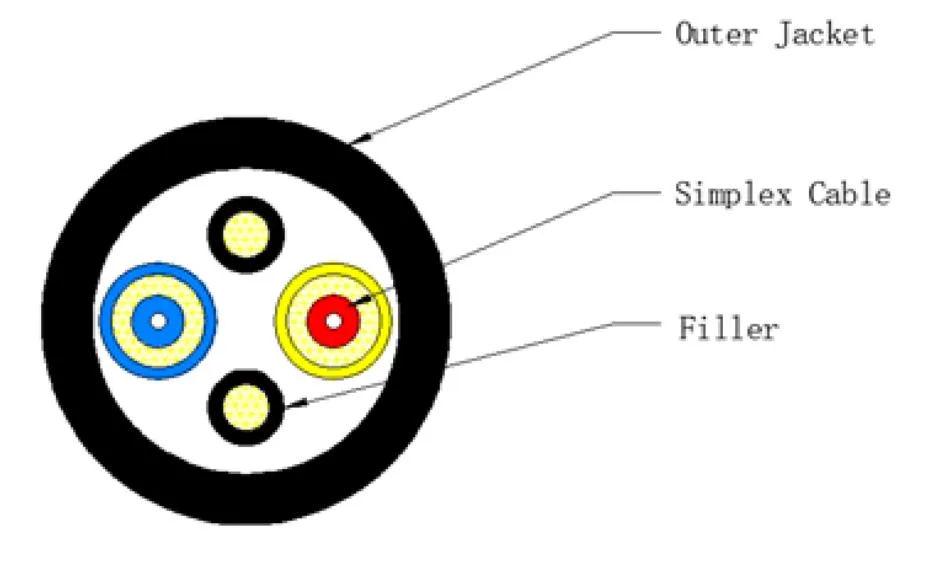

Kabelstruktuur:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelspesifikasie:

Item	Inhoud	Waarde
Stywe buffervesel	Nommer	2
	Tik	G.657A2
	Deursnee (mm)	0,90 ± 0,05
	Materiaal	LSZH
	Kleur	Wit
Simplex kabel	Materiaal	LSZH
	Deursnee (mm)	2,0 ± 0,1
	Kleur	Blou en geel
Staaf	Materiaal	LSZH
	Deursnee (mm)	1.3 ± 0.1
	Kleur	Swart
Buitenste baadjie	Materiaal	LSZH
	Deursnee (mm)	7,0 ± 0,2
	Kleur	Swart
	Dikte (mm)	1.0 ± 0.1
Kabelgewig (kg/km) ongeveer		38 ± 3
Strektoets (N)		Langtermyn: 400 N Korttermyn: 800 N
Plat toets (n/10 cm)		Langtermyn: 1000 N/10 cm Korttermyn: 2200 n/10 cm
Min. Buigradius		10xod (staties); 20xod (dinamies)
Installasietemperatuur		-40 ° C tot +70 ° C
Bergingstemperatuur		-40 ° C tot +70 ° C

Prestasie van optiese vesel in die kas

Die werkverrigting van optiese vesel in die kas (ITU-T Rec. G.657A2)

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 10 Draai 1 Mandrel 15mm 1 Draai 1 Mandrel 10mm 1 Draai 1 Mandrel 7.5mm	1550 nm ≤ Δ 0,03 dB/km 1550 nm ≤ Δ 0,1 dB/km 1550 nm ≤ Δ 0,5 dB/km

Dimensionele tekening:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Nee	Beskrywing	Aantal
1	SM G.657A2 2 kern met 2,0 mm vesel. OD7.0mm, swart LSZH	1
2	Mini DLC -aansluiting swart	1
3	LC3.0 -dupleks vir enkelmodusvesel, beige, buis vir IC -aansluiting, wit	2
4	Rubberhitte krimpbare buis, swart, OD 8,5 mm L = 17mm	1
5	Rubberhitte krimpbare buis, swart, OD 8,5 m L-30mm	2
6	Buigsame beskermend met staalbuis, OD 2,8 mm L = 52mm	2
8	Hitte krimpbare buis, wit /geel od3.0mm l = 5mm	2
