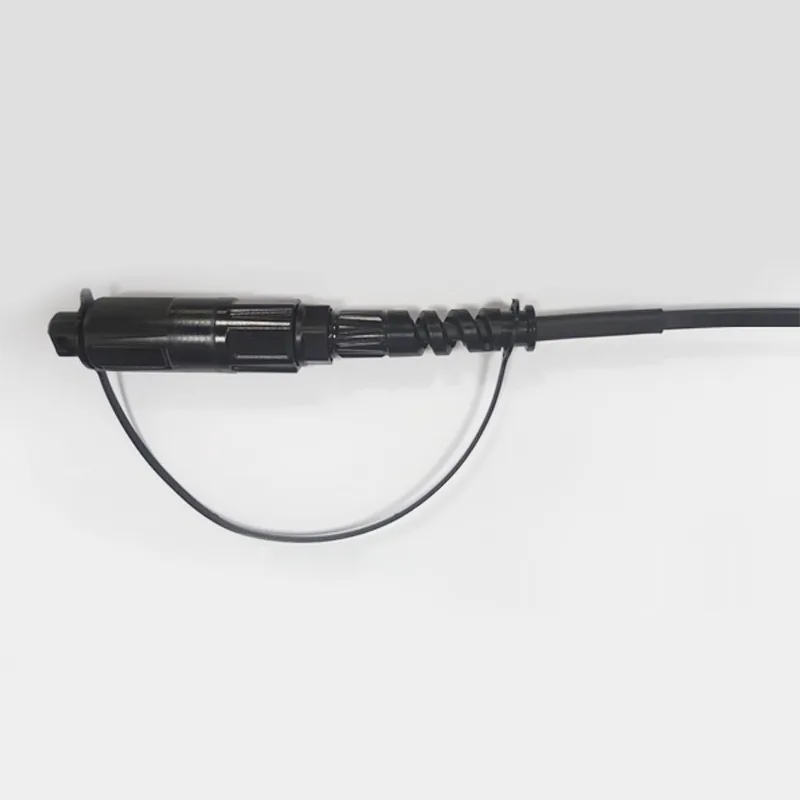

φ5mm waterdigte veselkabel Optitap sc/apc connector pleister koord

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

Patch Cord Technical Specification

Konstruksies	Eenheid	Beskrywings
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0,50 (tipies: 0,3)
Terugkeerverlies	db	≥55 (APC)
Kabelbaadjie kleur		Swart
Kabel buitenste deursnee	mm	Φ5.0 (± 0.2)
Veselmodus		Enkele modus: G657 A2
Kabelbaadjie materiaal		LSZH (UV -beskerming en brandweerstand)
Kabelgewig	Kg/km	28 （ongeveer
Drukinhoud		Aanpasbaar
Lengte	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleransie: ± 0,5 m)
Connector tipe		Invoer: Accord Optitap SC/APC
Connector tipe		Uitset: Accord Optitap SC/APC
Waterdigte graad		IP68
Trekkrag	N	200
Bedryfstemperatuur	℃	-20 ~ +65

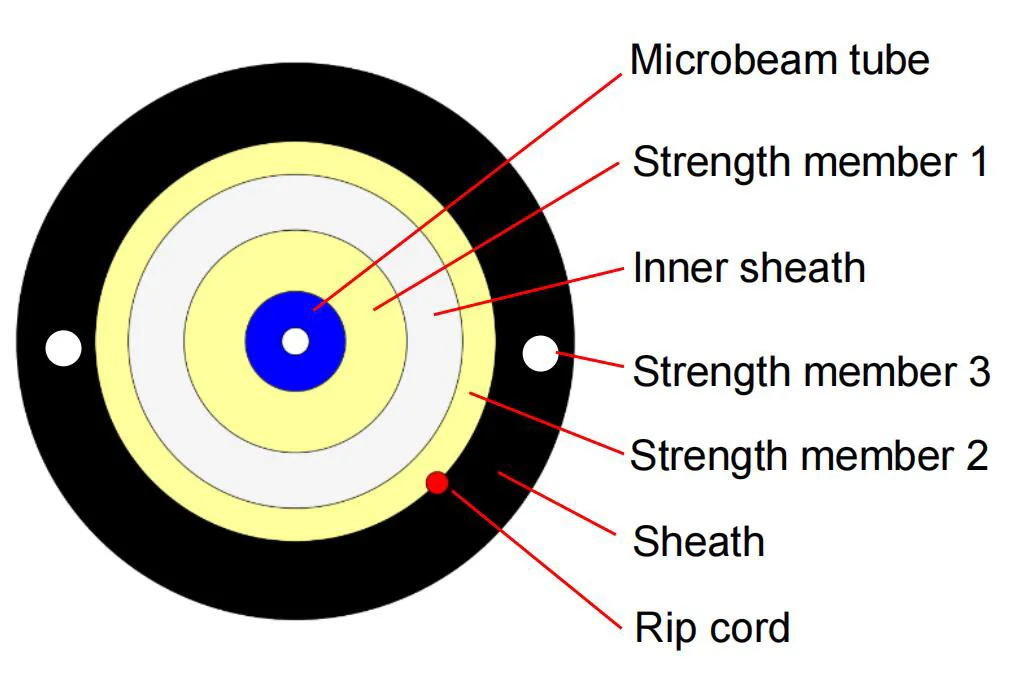

Kabel dwarssnit

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabelstruktuurgrootte

Item	Inhoud	Spesifikasies
Vesel	Nommer	1
	Tik	G.657A2
	Kleur	Blou
Mikrobeaalbuis	Materiaal	LSZH
	Kleur	Blou
	Deursnee (mm)	0,9 ± 0,05
Binne -skede	Deursnee (mm)	2,2 ± 0,05
	Dikte (mm)	0,4 ± 0,05
	Kleur	Ivoor/wit/beige
	Materiaal	LSZH
	Sterkte lid 1	Aramid garing 1100d*3
Sterkte lid 2	Materiaal	Aramid gare
Sterkte lid 2	Hoeveelheid	1100D*7
Sterkte lid 3	Materiaal	GLUED FRP
Sterkte lid 3	Deursnee (mm)	0.5*2
Skeurkoord	Nommer	1
Skeurkoord	Kleur	Rooi
Skede	Materiaal	LSZH (UV -beskerming en brandweerstand)
	Deursnee (mm)	5,0 ± 0,2
	Dikte (mm)	1.1 ± 0.1
	Kleur	Swart
Kabelgewig	Kg/km	28 ± 3

Prestasie van optiese veselkabel

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A2 en moet soos volg wees.

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 1 Draai 1 Mandrel 7.5mm 10 Draaie 1 Mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550 nm ≤ Δ 0,03 dB/km

Toedieningstemperatuurreeks

Bedryfstemperatuurreeks	: -20 ℃ tot +65 ℃
Berging / vervoer temperatuurreeks	: -20 ℃ tot +65 ℃
Installasietemperatuurreeks	: -20 ℃ tot +65 ℃

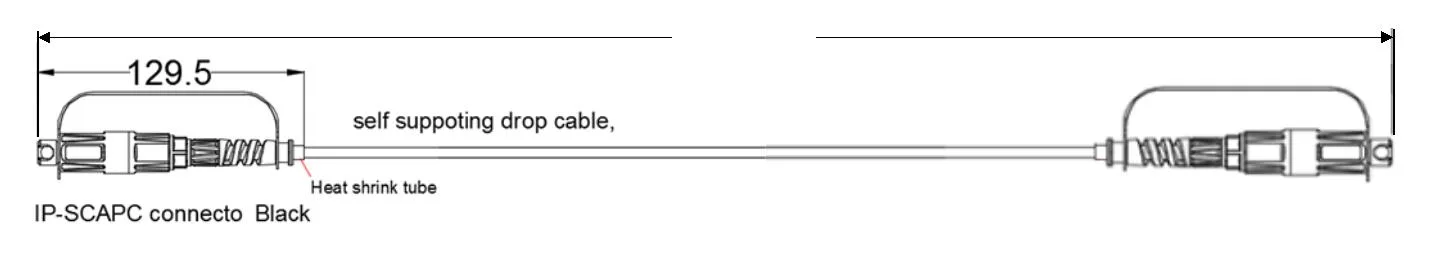

Dimensionele tekening

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

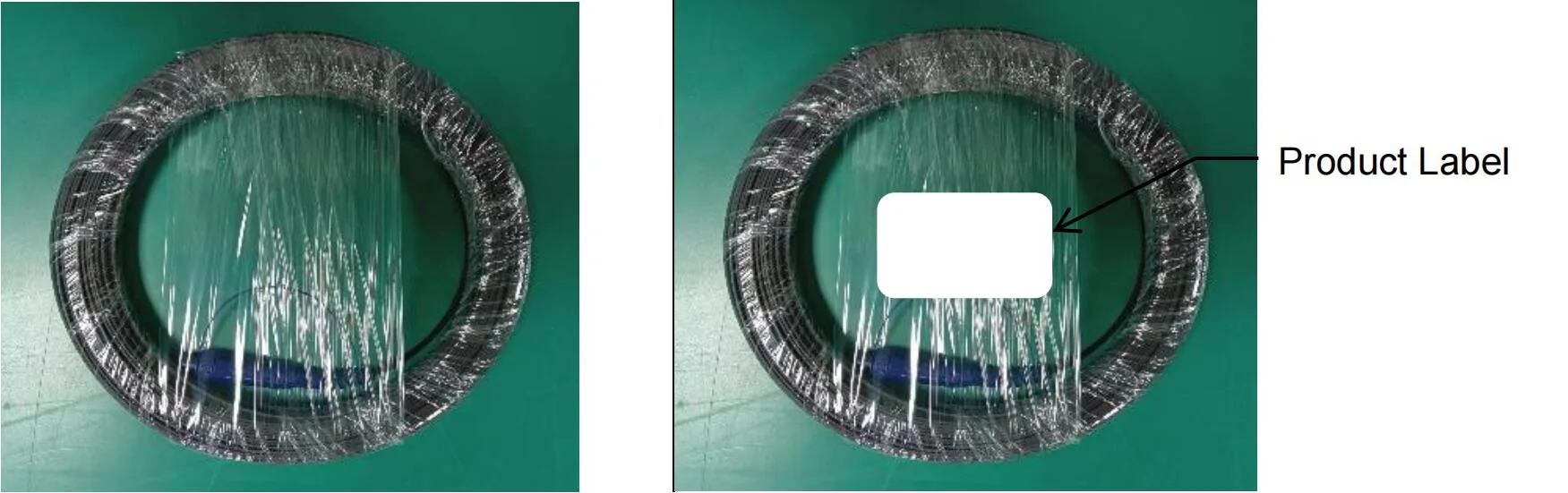

Pakkie

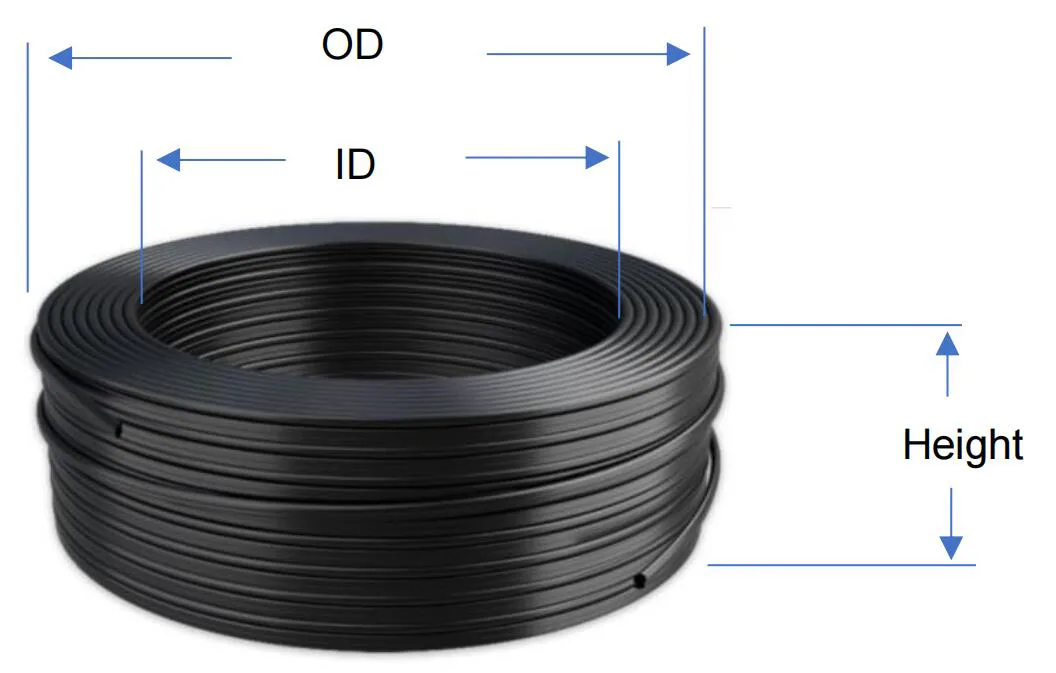

Veselspoelwikkeling:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
