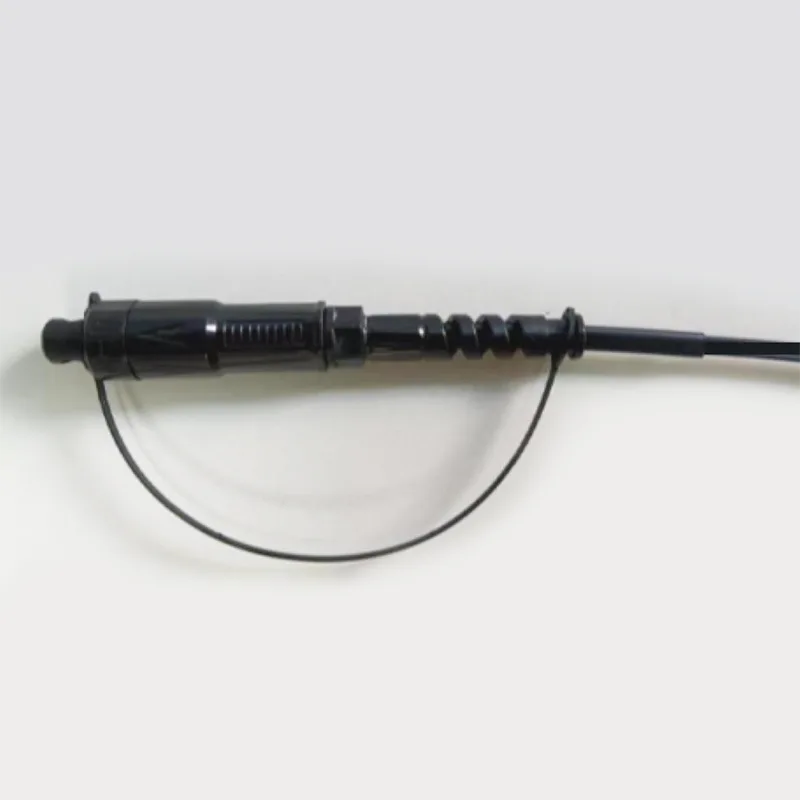

Ф5mm waterdigte ronde kabel mini sc/apc connector optiese pleister koord

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

Tegniese spesifikasie:

Konstruksies	Eenheid	Beskrywings
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0.30
Terugkeerverlies	db	≥ 60
Verbindingstipe		SC/APC
Ferrue		Keramiek
Verbindingsiklusse		500
Kabelbaadjie kleur		Swart
Kabel buitenste deursnee	mm	5,0 ± 0,2
Veselmodus		Enkele modus: G657A2
Kabelbaadjie materiaal		HDPE
Kabelgewig	Kg/km	35 （ongeveer
Drukinhoud		Aanpasbaar
Lengte	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 of aanpasbaar (Toleransie: ± 1,0 m)
Connector tipe		Inset: Accord H Optic Mini SC
Connector tipe		Uitset: Accord Conventional SC/APC
Trekkrag (aksiaal tussen kabel en aansluiting)	N	200
Waterdigte graad		Inset: IP68
Bedryfstemperatuur	℃	-40 ° C ~ +70 ℃
Bergingstemperatuur	℃	-40 ° C ~ +70 ℃

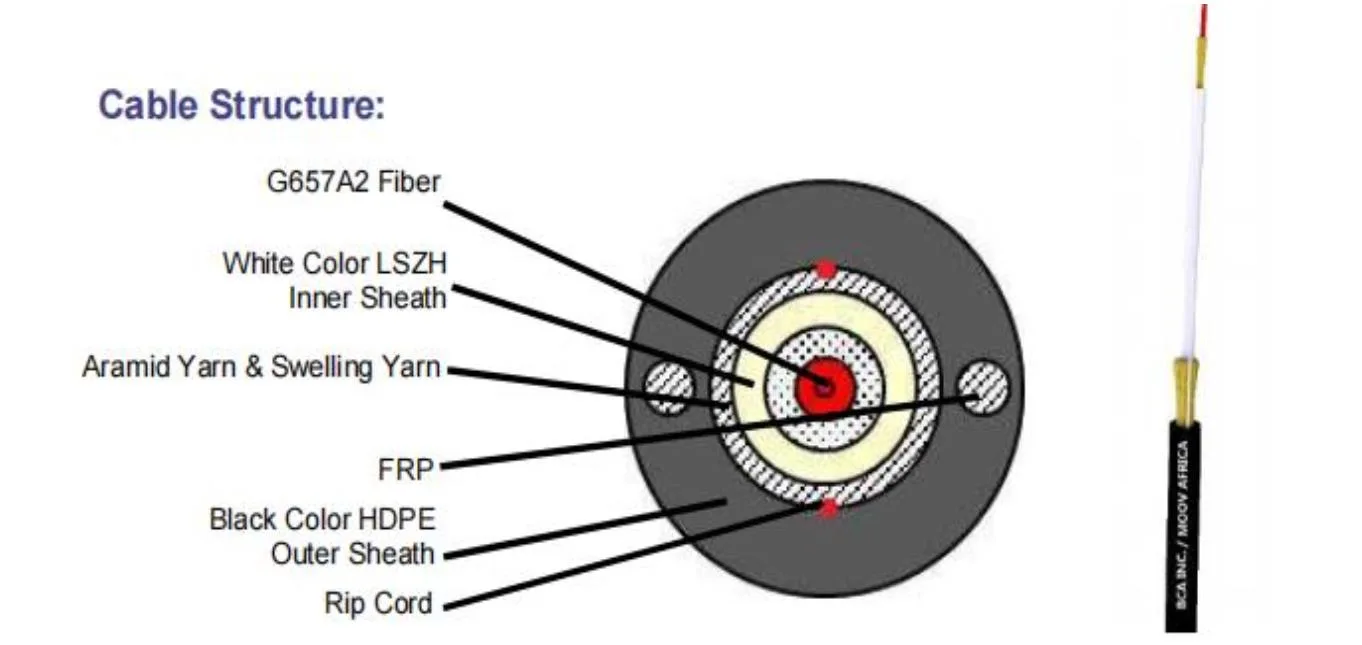

Kabelkonstruksie:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Kabelstruktuur:

Item	Inhoud	Spesifikasies
Stywe buffervesel	Nommer	1
	Tik	G.657A2
	Materiaal	LSZH
	Stywe bufferkleur	Wit
	Deursnee (mm)	0,90 ± 0,05
Sterkte lid 1	Materiaal	Aramid gare
Binne -skede	Deursnee (mm)	2,8 ± 0,2
	Dikte (mm)	0,25 ± 0,1
	Kleur	Wit
	Materiaal	LSZH
Sterkte lid 2	Materiaal	FRP
Sterkte lid 2	Hoeveelheid	0.5*2
Sterkte lid 3	Materiaal	Aramid garing + water blokkeer glasgaring
Skeurkoord	Spesifikasie en kleur	600D Rooi
Buitenste skede	Materiaal	HD
	Deursnee (mm)	5,0 ± 0,2
	Dikte (mm)	1.1 ± 0.1
	Kleur	Swart
Kabel Weigth	Kg/km	35 ± 3
Spanning	N	400 (langtermyn)
Spanning	N	800 (korttermyn)
Verpletter	N/10 cm	200 (langtermyn)
Verpletter	N/10 cm	1000 (korttermyn)
Min. Buig radius	mm	10xd (staties)
Min. Buig radius	mm	20xd (dinamies)
Bedryfstemperatuurbereik:		-20 ℃ tot +60 ℃
Berging / vervoer temperatuurbereik:		-20 ℃ tot +60 ℃

Optiese vesel:

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A2 en moet soos volg wees.

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 1 Draai 1 Mandrel 7.5mm 10 Draaie 1 Mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550 nm ≤ Δ 0,03 dB/km

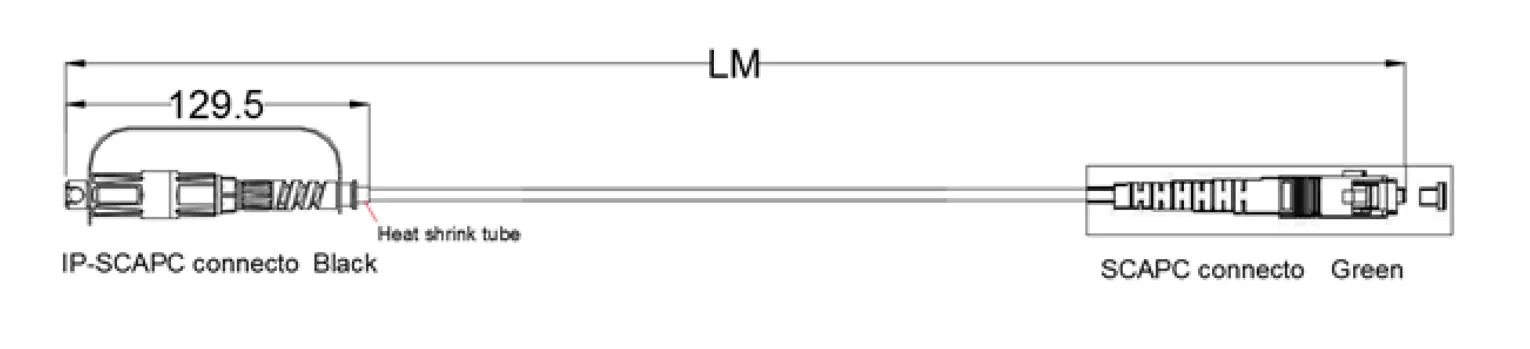

Dimensionele tekening:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakket:

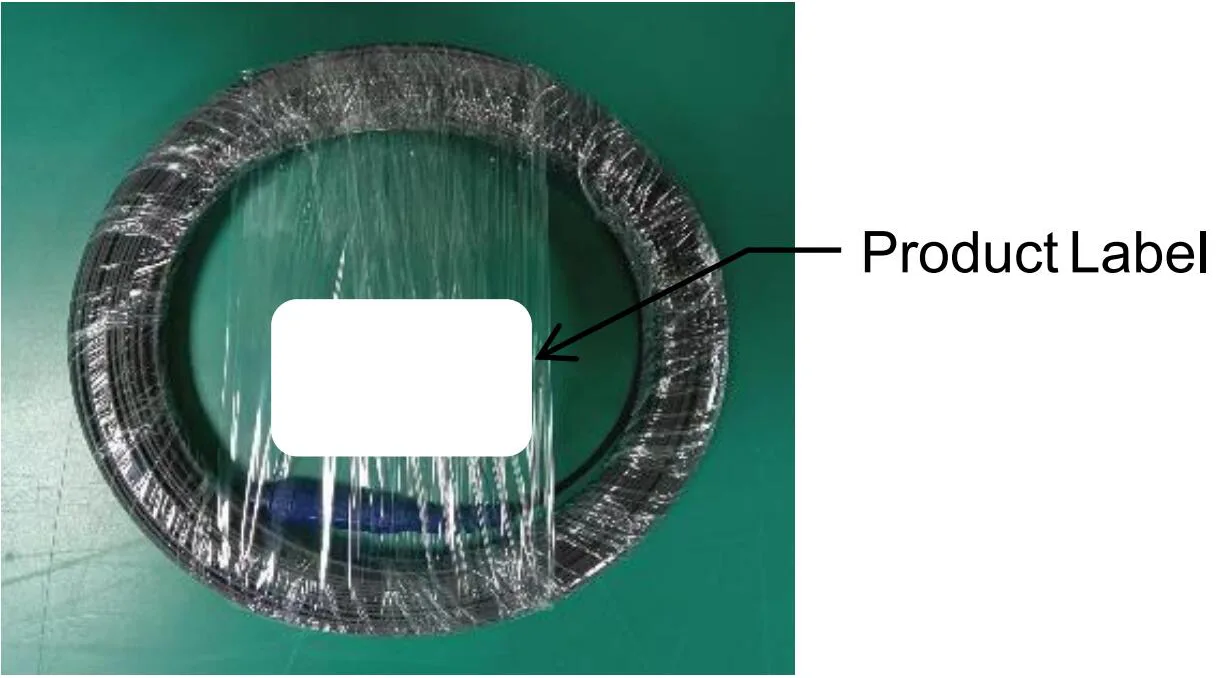

Veselspoelwikkeling:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pak vereistes:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
