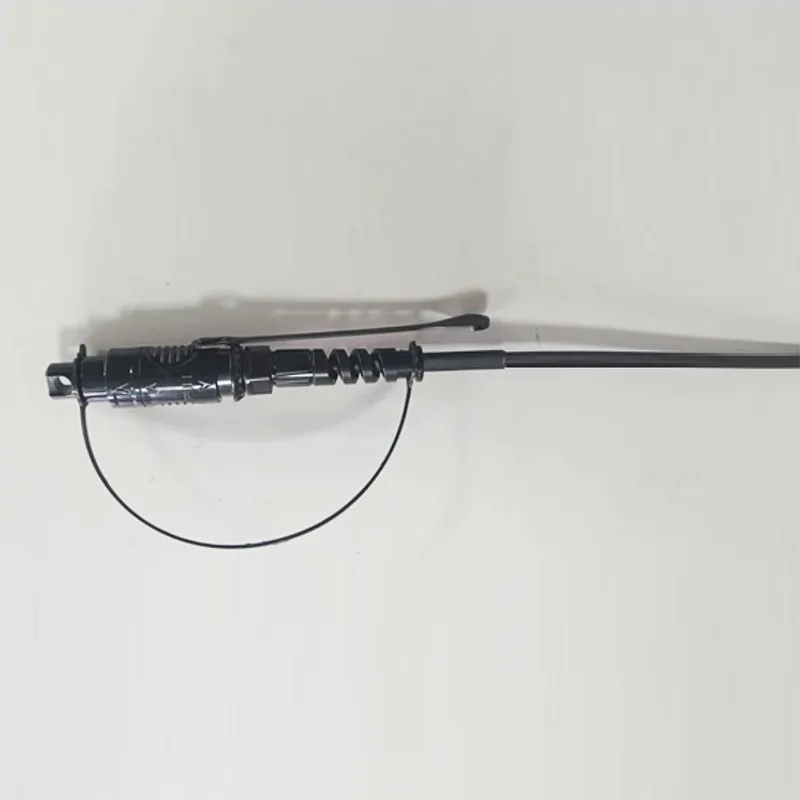

φ5mm waterdigte ronde kabel SC/APC -aansluitkoord

Aansoek:● FTTX/FTTH -stelsels● Ethernet -toepassings● CATV -skakels● Optiese seinverspreiding● Passiewe optiese netwerke (PON)● Ruggraat-, horisontale en stygende toepassings● Vooraanmineerde druppel -terminale bokse● Buitelugareas; Harde omgewingKenmerke:● Lae invoegingsverlies, hoë opbrengsve......

Stuur navraag

Produk Beskrywing

Aansoek:

● FTTX/FTTH -stelsels

● Ethernet -toepassings

● CATV -skakels

● Optiese seinverspreiding

● Passiewe optiese netwerke (PON)

● Ruggraat-, horisontale en stygende toepassings

● Vooraanmineerde druppel -terminale bokse

● Buitelugareas; Harde omgewing

Kenmerke:

● Lae invoegingsverlies, hoë opbrengsverlies.

● Goed in herhaalbaarheid en uitruilbaarheid.

● 100% invoeging, terugkeerverlies, eindgesig en.

● Interferensie -inspeksie.

● Uitstekende meganiese uithouvermoë.

● Voldoening aan Telcordia GR-326-Core.

● Verseker hoë werkverrigting en betroubaarheid in die bestuur van optiese kabels.

● Vinnige en maklike installasie en herkonfigurasie.

● Eenvoudige hantering, geen spesiale hulpmiddel nodig nie.

● IP68 waterdig.

1. tegniese spesifikasies vir pleisterkoord

Konstruksies	Eenheid	Beskrywings
Veseltelling		Simplex
Golflengte	nm	1310/1550
Invoegingsverlies	db	≤0,50 (tipies: 0,15)
Terugkeerverlies	db	≥ 60
Verbindingstipe		SC/APC
Ferrue		Keramiek
Verbindingsiklusse		500
Kabelbaadjie kleur		Swart
Kabel buitenste deursnee	mm	5,0 ± 0,2
Veselmodus		Enkele modus: G657A2
Kabelbaadjie materiaal		LSZH (met RAL9005) UL94V0
Kabelgewig	Kg/km	22 （ongeveer
Drukinhoud		Aanpasbaar
Lengte	m	50 、 75 、 110 、 150、200、250 of aanpasbaar (Toleransie: ± 0,5 m)
Connector tipe		Invoer ： Accord H Optic SC/APC
Connector tipe		Uitset ： Accord H Optic SC/APC
Trekkrag (aksiaal tussen kabel en aansluiting)	N	200
Waterdigte graad		IP68
Installasietemperatuur:	℃	0 ° C ~+40 ° C
Bedryfstemperatuur	℃	-20 ° C ~ +60 ℃
Berging / vervoertemperatuur	℃	-20 ° C ~ +60 ℃

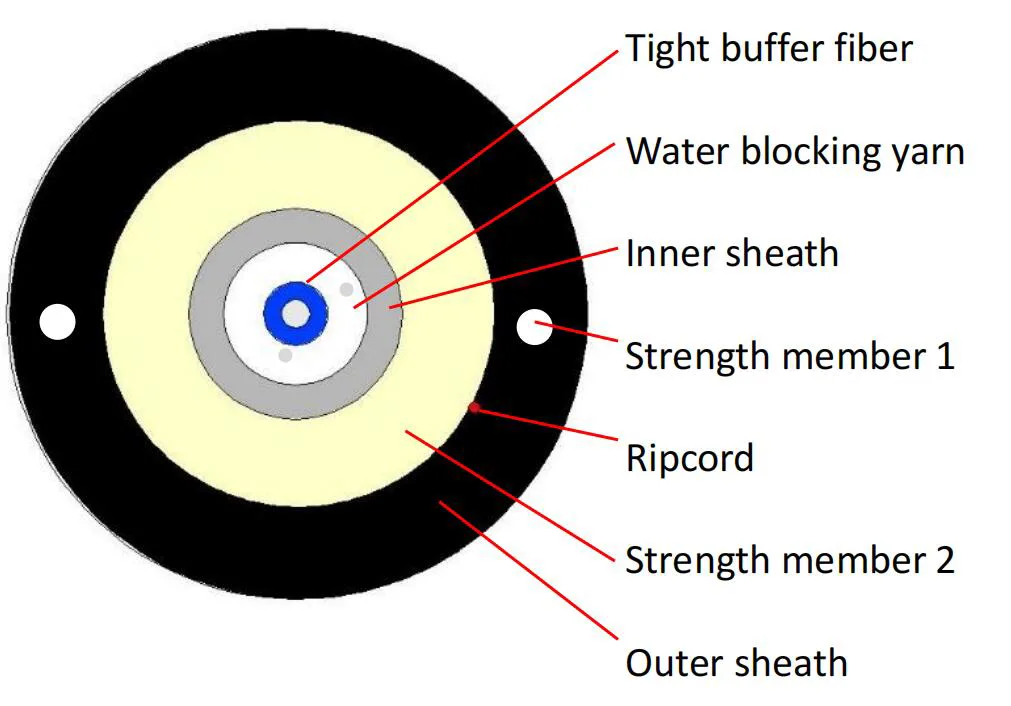

2. Kabel dwarssnit

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. kabelstruktuurgrootte

Item	Inhoud	Spesifikasies
Stywe buffervesel	Nommer	1
	Tik	G.657A2
	Kleur	Rooi (RAL3020)
	Materiaal	LSZH (Blue RAL5017)
	Deursnee (mm)	0,90 ± 0,05
Binne -skede	Deursnee (mm)	2,0 ± 0,1
	Dikte (mm)	0,4 ± 0,05
	Kleur	Wit
	Materiaal	LSZH
Sterkte lid 1	Materiaal	GLUED FRP
Sterkte lid 1	Hoeveelheid	0.5*2
Sterkte lid 2	Materiaal	Aramid garing + water blokkeer glasgaring
Skeurkoord	Nommer	1
Skeurkoord	Kleur	Rooi
Skede	Materiaal	LSZH (met RAL9005) UL94V0
	Deursnee (mm)	5,0 ± 0,2
	Dikte (mm)	1.1 ± 0.1
	Kleur	Swart
Kabel Weigth	Kg/km	22 ± 3
Min. Buigradius		10xd (staties); 20xd (dinamies)
Bedryfstemperatuurbereik:	℃	-20 ° C ~ +60 ℃
Berging / vervoer temperatuurbereik:	℃	-20 ° C ~ +60 ℃
Installasietemperatuurbereik:	℃	0 ° C ~+40 ° C

4. Optiese vesel

Alle kenmerke van die kabelvesel (vesel van voltooide kabel) moet ten minste in ooreenstemming wees met die ITU-T-aanbeveling G.657A2 en moet soos volg wees.

Item	Spesifikasie
Veseltipe	Enkele modus
Veselmateriaal	Gedoopte silika
Verswakkingskoëffisiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafsnipgolflengte	≤ 1260 nm
Nul-verspreide golflengte	1300 ~ 1324 nm
Nul-verspreidingshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatiese verspreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern- / beklee konsentrisiteitsfout	≤ 0,5 een
Bekleding deursnee	125,0 ± 0,7 een
Bekleding nie-sirkelvormigheid	≤5%
Primêre deklaagdiameter	242 ± 7 een
Konsentrisiteit Primêre deklaag / deklaag	≤10 µm
Deklaag nie-sirkelvormigheid	≤0,7%
Verswakking met kabelbuigverlies 1 Draai 1 Mandrel 7.5mm 10 Draaie 1 Mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550 nm ≤ Δ 0,03 dB/km

5. Meganiese en omgewingsprestasie -toets

S/N	Item	Toetsmetode	Aanvaardingstoestand
1	Trekkrag IEC 794-1-E1	- Laai: 1200N - Lengte van die kabel onder vrag: 50 m - Laai tyd: ≥1min.	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen skade aan die buitenste baadjie en innerlike elemente.
2	Crush Test IEC 794-1-E3	- Laai: 500n/100mm*100mm - Laai tyd: ≥1min.	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen skade aan die buitenste baadjie en innerlike elemente.
3	Impakweerstand IEC 794-1-E4	- Punte van impak: 5 -Times van per punt: 1 - Impakenergie: 1n.m - Radius van hamerkop: 12,5 mm - Impaksyfer: 2 sek/siklus	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen skade aan die buitenste baadjie en innerlike elemente.
4	Herhaalde buiging IEC 794-1-E6	- Buigradius: 20 x kabeldiameter - Laai: 20 N - Buigsnelheid: 3 sek/siklus - Sikliese kromming: 30	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen skade aan die buitenste baadjie en innerlike elemente.
5	Torsie IEC 794-1-E7	- Lengte: 1 m - Laai: 50 N - Twist Rate: 1 min/siklus - draai hoek: ± 180 ° - Aantal siklus: 10	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen skade aan die buitenste baadjie en innerlike elemente.
6	Temperatuur Fietsrytoets IEC 794-1-F1	- Temperatuurstap: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tyd per stap: 24 uur - Aantal siklus: 2	- Verliesverandering ≤ 0,1 dB/km@1550 nm - Geen veselonderbreking en geen skede skade nie.
7	Waterpenetrasietoets IEC 794-1-F5b	- Hoogte van water: 1 m - Voorbeeldlengte: 3 m - Toetstyd: 24 uur	- Geen water mag uit die teenoorgestelde einde van die kabel.

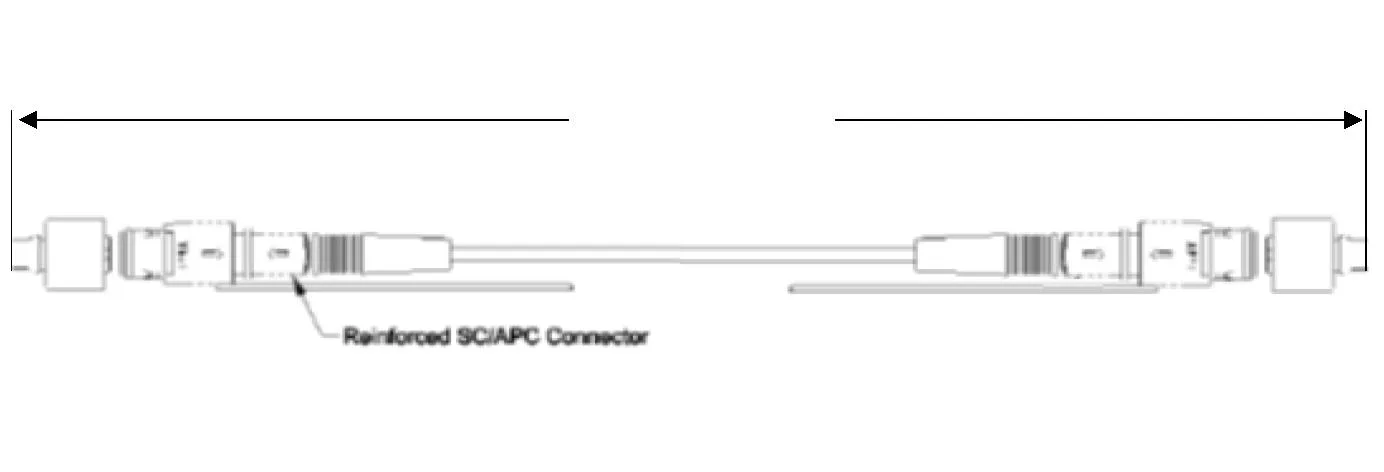

6. Patch Cord Dimensionele tekening

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

7. pakket

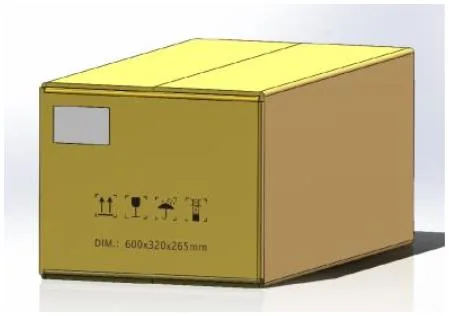

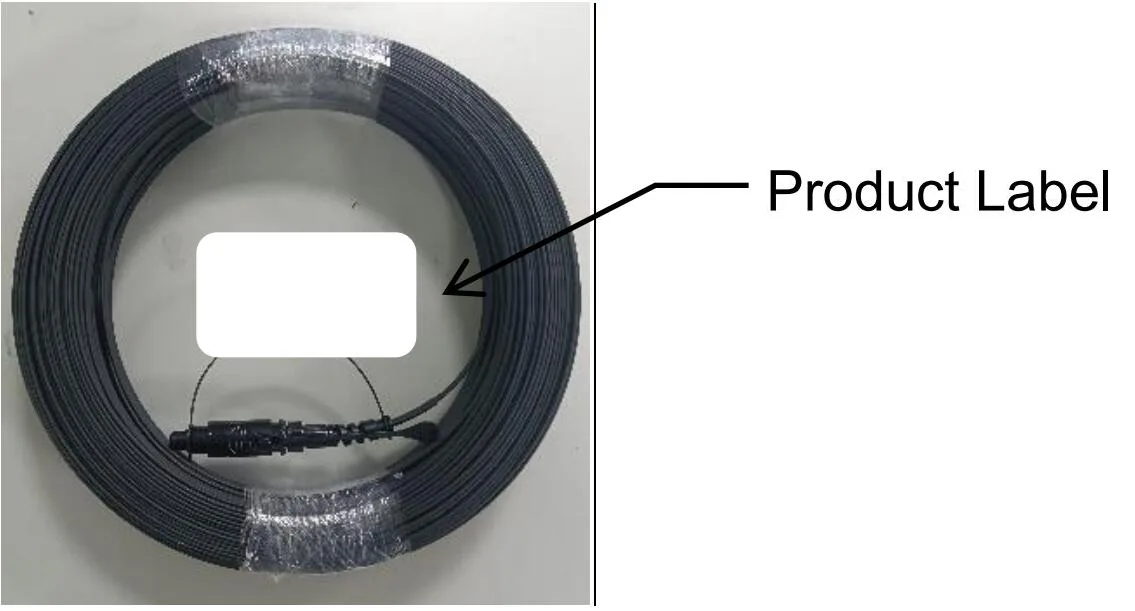

Pak vereistes

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Hot Tags: φ5mm waterdigte ronde kabel SC/APC -aansluitkoord
