Hoe kan u onbemande lugvoertuig veseloptiek installeer?

Installasie -voorsorgmaatreëls

1. Veseloptiese skyfinstallasie, veseloptiese skyfuitlaat -spuitstuk moet so ver as moontlik van die skroef wees, maar om ekstra aandag te gee aan die swaartekrag van die vliegtuig. Die swaartepunt van die vliegtuig moet ekstra aandag geskenk word.

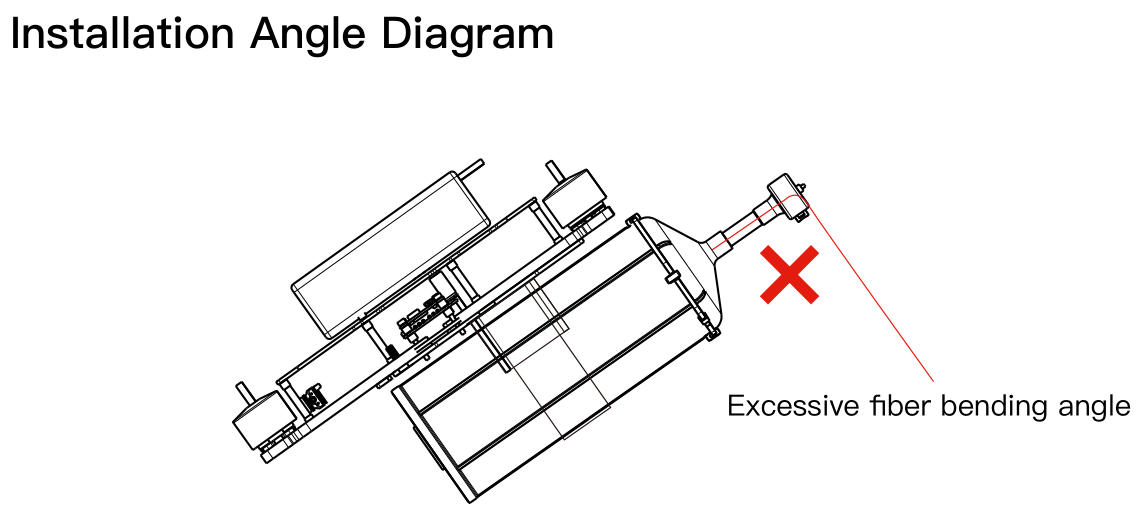

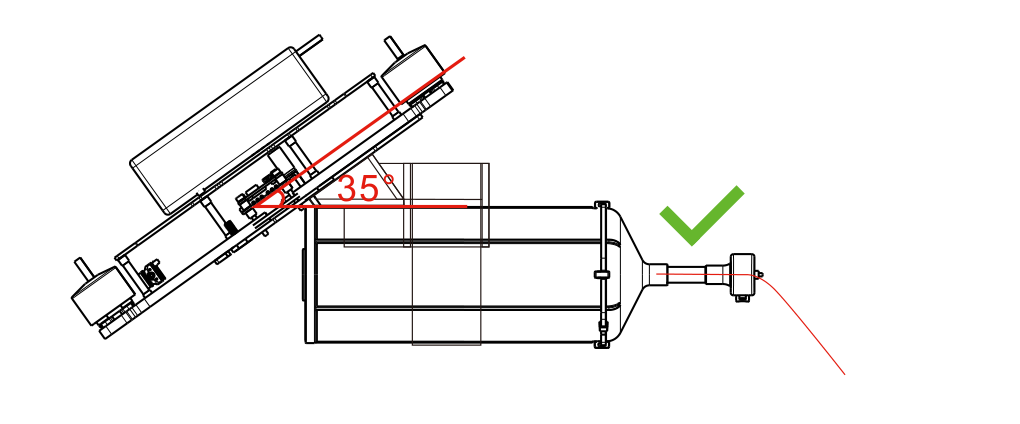

1. Die installasie van veselskyf moet gebaseer wees op die kantelhoek van die vliegtuig; die montagebeugel moet gereserveer word vir 'n sekere hoek (soos in die figuur getoon). Installasie Die monteerhoek moet naby die kantelhoek wees, sodat die veseloptiese skyfuitlaathoek horisontaal is.

1. Veseloptiese wikkeling gebruik spesiale gom, die eerste 200 meter afstand is die gomtoedieningsarea, in hierdie gebied moet die vlugspoed van die vliegtuig teen 'n konstante snelheid van 0,5 km / u beheer word. Die vlugspoed van die vliegtuig moet binne 30 km/h of 8 m/s beheer word om 'n hoë snelheidsvlug in die gomarea te vermy.

Voorbereiding voordat die optiese skyf gebruik word

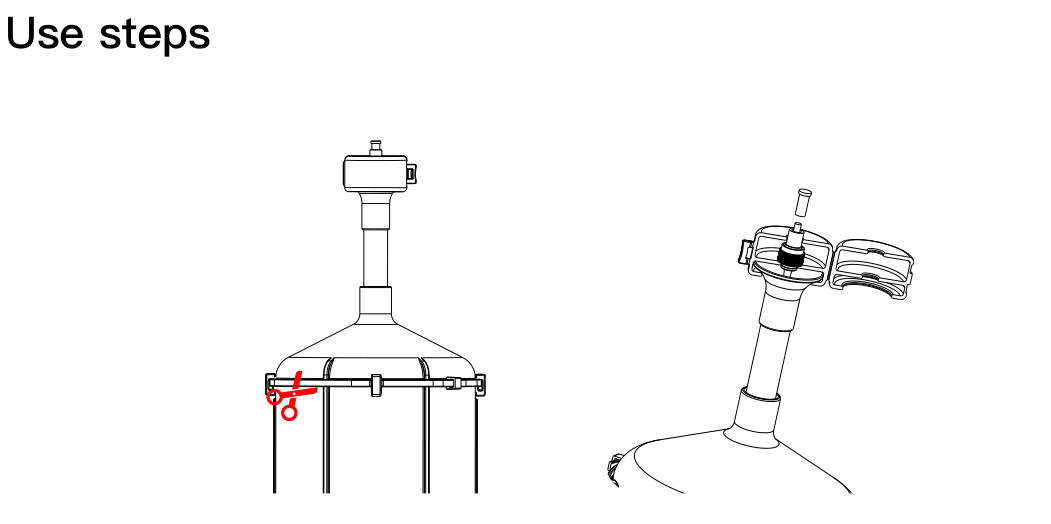

1. Maak seker dat u die vervoerbeskermingsdas en 4 beskermingsknoppies verwyder voordat u die optiese veselskyf gebruik.
2. (Opmerking: moenie die gespe direk uit die vesel haal nie.)
3. Die optiese veselskyfuitlaat FC -veseloptiese poort van die beskermende dop voordat dit gebruik word, moet u die optiese vesel in die grondpunt van die module uittrek.

Grondskant draadlose verbinding

1. Koppel die Sh1.0 -kabel van die Sky Terminal aan die vlugbeheerder, soos getoon in die diagram “Ground Terminal Connection Mode 1 (draadloos)”.
2. Koppel die grond Sh1.0 -lyn aan die ontvanger en die MAP -sender.
3. Maak die hemelkant en die optiese skyf van die vesel vas, let op die optiese veselopspuit so ver as moontlik weg van die UAV -skroef om verstrengelingsongelukke te voorkom.

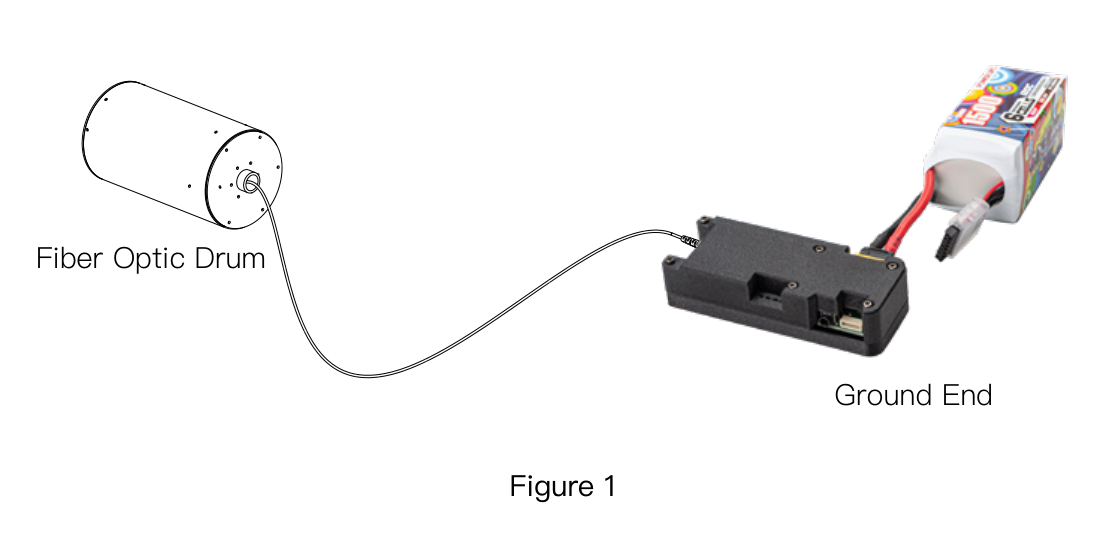

4. Verbind die optiese veseloptiese harnas, koppel die FC -poorte aan beide ente van die veseloptiese skyf aan die FC -poort aan die lug en die FC -poort op die grondkant, en let daarop dat die spuitkop aan die FC -poort aan die grond gekoppel is.

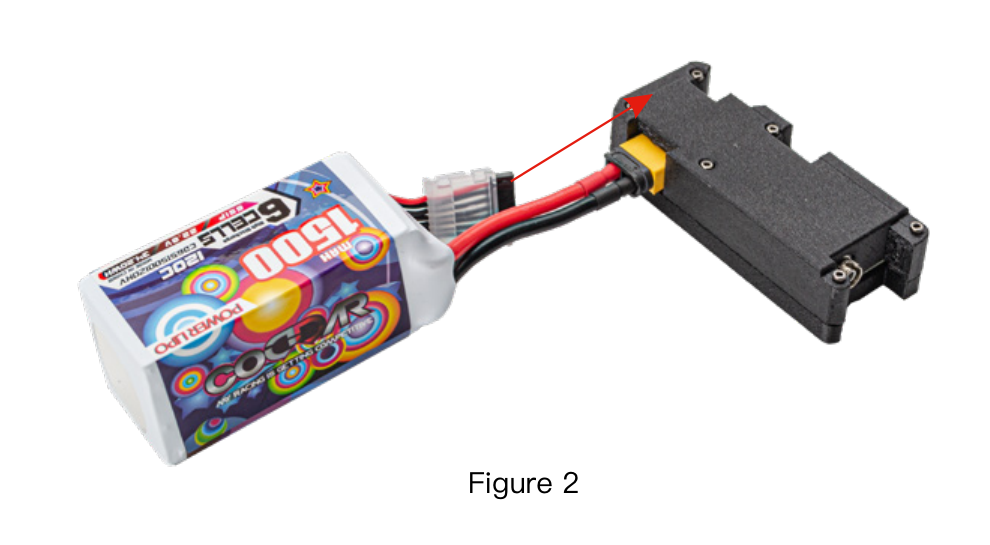

5. Steek die litiumbattery van die grondpunt in die grond -end -aansluiting nadat dit volledig gelaai is. (Soos Figuur 2)

Voorsorgmaatreëls

1. Die insetspanning 11.1-26V is binne die veilige reeks, moenie meer as onder die limietspanning val nie, moet nie die positiewe en negatiewe pole omkeer nie.
2. Moenie die optiese veselvoukring maak nie, om te verhoed dat dit deur skerp voorwerpe gesny word en tot veselbreuk lei.
3. Let op die beskerming van veseloptiese verbindings en FC -koppelvlakke, vermy stof en olie en water, bespaar die koppelvlakbeskermingsdeksel goed gedraai.
4. Bêre in 'n koel, droë en ligvaste area.
5. Veseloptiese skyf -akkuraatheidstruktuur, neem en sit liggies, vertikale berging.
