Die struktuur van gestrande los buis gepantserde veseloptiese kabel is om 250μm optiese vesel in 'n los buis van hoë modulusmateriaal te plaas, en die los buis is gevul met waterdigte verbinding. Die middelpunt van die kabelkern is 'n metaalversterkingskern. Vir optiese kabels met sekere kerns moet 'n laag poliëtileen (PE) buite die metaalversterkingskern geëkstruder word. Die los buis (en vulstou) word om die sentrale versterkingskern gedraai om 'n kompakte en ronde kabelkern te vorm, en die gapings in die kabelkern is gevul met waterblokkerende vullers. 'N Laag poliëtileen binne-skede word buite die kabelkern geëkstruder, en 'n dubbelzijdige plastiekbedekte staalband (PSP) word in die lengte toegedraai en dan in 'n poliëtileenskede geëkstruder om 'n kabel te vorm.
Die los buismateriaal self het goeie hidrolise -weerstand en hoë sterkte
Spesiale buisvulverbinding verseker akritiese beskerming van vesel
Drukweerstand en buigsaamheid
Die volgende maatreëls word getref om te verseker dat die kabel waterdig is:
-Steeldraad wat as die sentrale sterkte -lid gebruik word
-Loose buisvullingverbinding
-100% kabelkernvulling
-Apl Moisture Barrier
-PSP Verbeterende vogbestand
-Water-blokkerende materiaal
Standaarde
GYTA53-kabel voldoen aan standaard YD/T 901 sowel as IEC 60794-1.

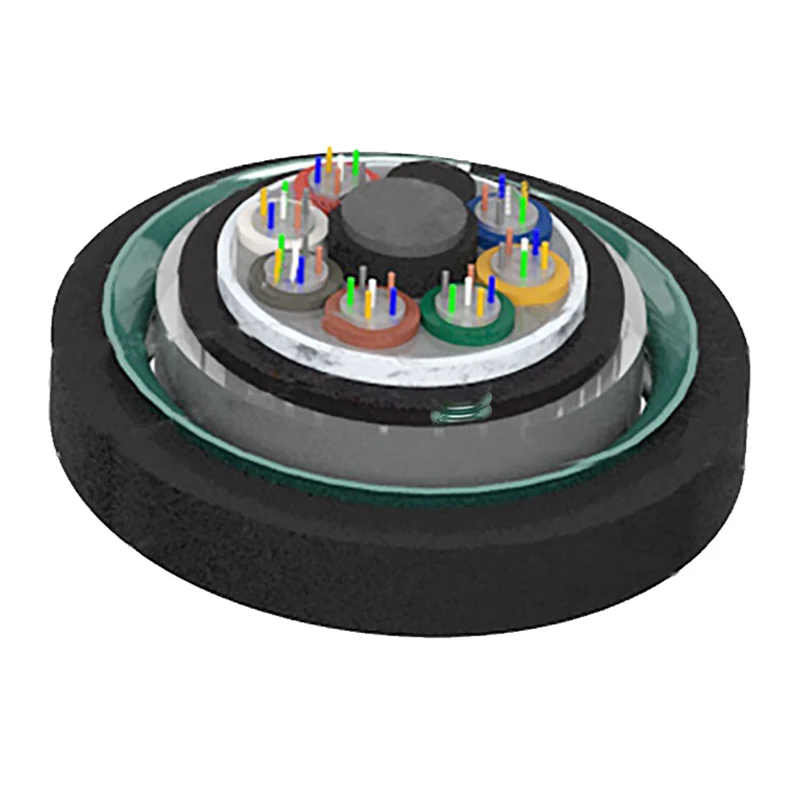

Struktuurtekening
1. vesel
2.Tube vulling saamgestel
3. Loose buis
4. Kable vullingverbinding
5.apl
6.Pe innerlike skede
7. Water-blokkerende materiaal
8.pp
9. Sentrale sterkte lid
10.Pe Buitenskede
Tegniese parameters
Kabeltipe
(Verhoog met 2 vesels)
Veseltelling
Buise
Vullers
Kabelgewig (ref)
(kg/km)
Trekkrag
Lang/korttermyn
(N)
Verpletteringsweerstand
Lang/korttermyn
(N/100 mm)
Buigradius
Staties/dinamies
(mm)
Gyta53-2 ~ 6xn
2 ~ 6
1
5
177
1000/3000
1000/3000
12.5d/25d
Gyta53-8 ~ 12xn
8 ~ 12
2
4
177
Gyta53-14 ~ 18xn
14 ~ 18
3
3
177
Gyta53-20 ~ 24xn
20 ~ 24
4
2
177
Gyta53-26 ~ 30xn
26 ~ 30
5
1
177
Gyta53-32 ~ 36xn
32 ~ 36
6
0
177
Gyta53-38 ~ 48xn
38 ~ 48
4
1
194
Gyta53-50 ~ 60xn
50 ~ 60
5
0
194
Gyta53-62 ~ 72xn
62 ~ 72
6
0
204
Gyta53-74 ~ 84xn
74 ~ 84
7
1
239
Gyta53-86 ~ 96xn
86 ~ 96
8
0
239
Gyta53-98 ~ 108xn
98 ~ 108
9
1
275
Gyta53-110 ~ 120xn
110 ~ 120
10
0
275
Gyta53-122 ~ 132xn
122 ~ 132
11
1
312
Gyta53-134 ~ 144xn
134 ~ 144
12
0
312
Gyta53-146 ~ 216xn
146 ~ 216
13 ~ 18
5 ~ 0
312
Berging/bedryfstemperatuur: -40 ℃ -+70 ℃
Optiese eienskappe
Veseltipe
Verswakking (+20 ℃)
Bandwydte
Numeriese opening
Kabelafsnipgolflengte λcc
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36db/km
≤0.22db/km
---
---
---
≤ 1260nm
G.655
---
---
≤0.40db/km
≤0.23db/km
---
---
---
≤1450nm
50/125 µm
≤3.0db/km
≤1.0db/km
---
---
≥500MHz · km
≥500MHz · km
0,200 ± 0,015 reeds
---
62.5/125μm
≤3.3db/km
≤1.0db/km
---
---
≥200MHz · km
≥500MHz · km
0,275 ± 0,015 reeds
---
Opmerking:
a. Agtervoegsel xn dui op veseltipe
b. Die kleurranglys van vesel en buis word in die kleuridentifikasietabel gespesifiseer
c. Die gestrande los buis gepantserde veseloptiese kabel moet nie langer as 6 maande in die buitelugomgewing stoor om die kabelrol goeie toestand te hou nie
Toepassing: buis/lug/direkte begrawe
Hot Tags: Gestrande los buis gepantserde veseloptiese kabel
