Goeie meganiese en temperatuurprestasie
Die los buismateriaal self het goeie hidrolise -weerstand en hoë sterkte
Spesiale buisvulverbinding verseker 'n kritieke beskerming van vesel
Drukweerstand en buigsaamheid
Die volgende maatreëls word getref om te verseker dat die kabel waterdig is:
-Steeldraad wat as die sentrale sterkte -lid gebruik word
-Loose buisvullingverbinding
-100% kabelkernvulling
Gyfty-kabel voldoen aan standaard YD/T 901 sowel as IEC 60794-1

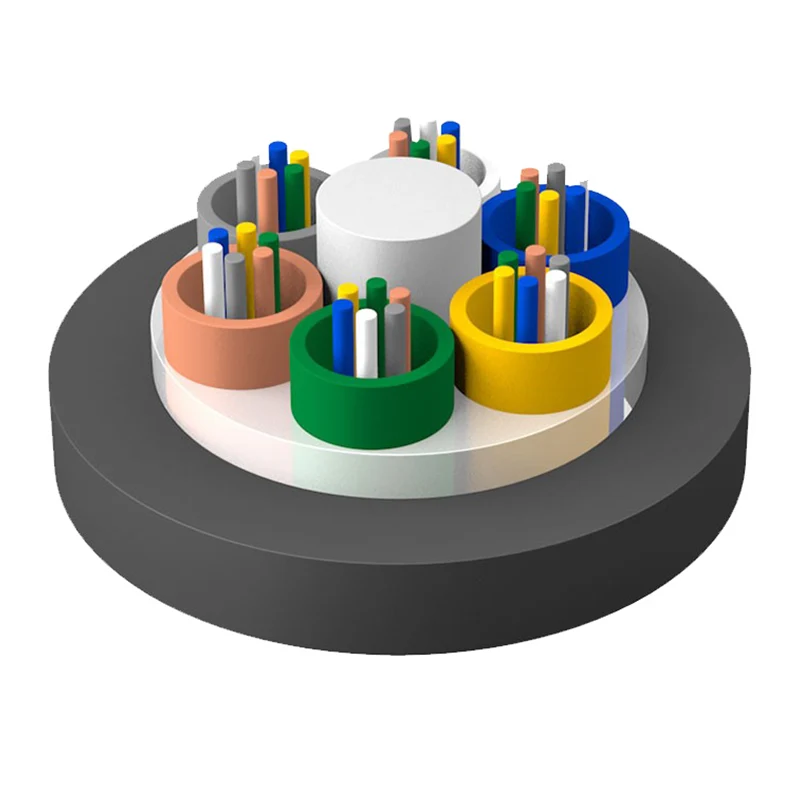

1. vesel
2.Tube vulling saamgestel
3. Loose buis
4. Kable vullingverbinding
5.FRP Sterkte -lid
6.pe skede
|
Kabeltipe (Verhoog met 2 vesels) |
Veseltelling |
Buise |
Vullers |
Kabelgewig (ref) (kg/km) |
Trekkrag Lang/korttermyn (N) |
Verpletteringsweerstand Lang/korttermyn (N/100 mm) |
Buigradius Staties/dinamies (mm) |
|
Gyfty-2 ~ 6xn |
2 ~ 6 |
1 |
5 |
86 |
400/1000 |
300/1000 |
12.5d/25d |
|
Gyfty-8 ~ 12xn |
8 ~ 12 |
2 |
4 |
86 |
|||
|
Count-14 ~ 18xn |
14 ~ 18 |
3 |
3 |
86 |
|||
|
Refy-20 ~ 24xn |
20 ~ 24 |
4 |
2 |
86 |
|||
|
Gyfty-26 ~ 30xn |
26 ~ 30 |
5 |
1 |
86 |
|||
|
Gyfty-32 ~ 36xn |
32 ~ 36 |
6 |
0 |
86 |
|||
|
Cyfty-38 ~ 48xn |
38 ~ 48 |
4 |
2 |
109 |
|||
|
CYFTY-50 ~ 60XN |
50 ~ 60 |
5 |
1 |
109 |
|||
|
Gyfty-62 ~ 72xn |
62 ~ 72 |
6 |
0 |
109 |
|||
|
Gyfty-2 ~ 6xn |
2 ~ 6 |
1 |
6 |
98 |
600/1500 |
||
|
Gyfty-8 ~ 12xn |
8 ~ 12 |
2 |
5 |
98 |
|||
|
Count-14 ~ 18xn |
14 ~ 18 |
3 |
4 |
98 |
|||
|
Refy-20 ~ 24xn |
20 ~ 24 |
4 |
3 |
98 |
|||
|
Gyfty-26 ~ 30xn |
26 ~ 30 |
5 |
2 |
98 |
|||
|
Gyfty-32 ~ 36xn |
32 ~ 36 |
6 |
1 |
98 |
|||
|
Gyfty-38 ~ 42xn |
38 ~ 42 |
7 |
0 |
98 |
|||
|
Cyfty-44 ~ 48xn |
44 ~ 48 |
4 |
3 |
115 |
|||
|
CYFTY-50 ~ 60XN |
50 ~ 60 |
5 |
2 |
115 |
|||
|
Gyfty-62 ~ 72xn |
62 ~ 72 |
6 |
1 |
115 |
|||
|
Gyfty-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
119 |
1000/3000 |
||
|
Gyfty-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
119 |
|||
|
Count-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
119 |
|||
|
Refy-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
119 |
|||
|
Gyfty-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
119 |
|||
|
Gyfty-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
119 |
|||
|
Gyfty-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
119 |
|||
|
Cyfty-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
119 |
|||
|
CYFTY-50 ~ 60XN |
50 ~ 60 |
5 |
3 |
125 |
|||
|
Gyfty-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
125 |
|||
|
Cyfty-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
125 |
|||
|
Gyfty-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
125 |
|||
|
Gyfty-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
149 |
|||
|
Gyfty-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
149 |
|||
|
Gyfty-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
179 |
|||
|
Count-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
179 |
Berging/bedryfstemperatuur: -40 ℃ -+70 ℃
|
Veseltipe |
Verswakking （+20 ℃） |
Bandwydte |
Numeriese opening |
Kabelafsnipgolflengte λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22db/km |
--- |
--- |
--- |
≤ 1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0.23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 µm |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 reeds |
--- |
|
62.5/125μm |
≤3.5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 reeds |
--- |
Opmerking:
a. Agtervoegsel xn dui op veseltipe
b. Die kleurranglys van vesel en buis word in die kleuridentifikasietabel gespesifiseer
c. Die kabel moet nie langer as 6 maande in die buitelugomgewing stoor om die kabeldier se goeie toestand te hou nie
