Gestrande los buis Nie-gewapende veseloptiese kabelkabel

Die struktuur van gestrande los buis-nie-gewapende veseloptiese kabelkabel is om 250μm optiese vesel in 'n los buis van hoë modulusmateriaal te plaas, en die los buis is gevul met waterdigte verbinding. Die middelpunt van die kabelkern is 'n metaalversterkingskern. Vir optiese kabels met sekere kerns moet 'n laag poliëtileen (PE) buite die metaalversterkingskern geëkstruder word. Die los buis (en vulstou) word om die sentrale versterkingskern gedraai om 'n kompakte en ronde kabelkern te vorm, en die gapings in die kabelkern is gevul met waterblokkerende vullers. Die plastiekbedekte aluminiumgordel of staalgordel word in die lengte toegedraai en in 'n poliëtileenskede geëkstruder om 'n kabel te vorm.

Stuur navraag

Produk Beskrywing

Kenmerke

Goeie meganiese en temperatuurprestasie

Hoë sterkte los buis wat hidrolise -bestand is

Spesiale buisvulverbinding verseker 'n kritieke beskerming van vesel

Spesiaal ontwerpte kompakte struktuur is goed om te voorkom dat los buise krimp

PE -skede beskerm kabel teen ultravioletstraling

Die volgende maatreëls word getref om te verseker dat die kabel waterdig is:

-Steeldraad wat as die sentrale sterkte -lid gebruik word

-Loose buisvullingverbinding

-100% kabelkernvulling

-APL of PSP vogversperring

Standaarde

GYTA/S-kabel voldoen aan standaard YD/T 901 sowel as IEC 60794-1.

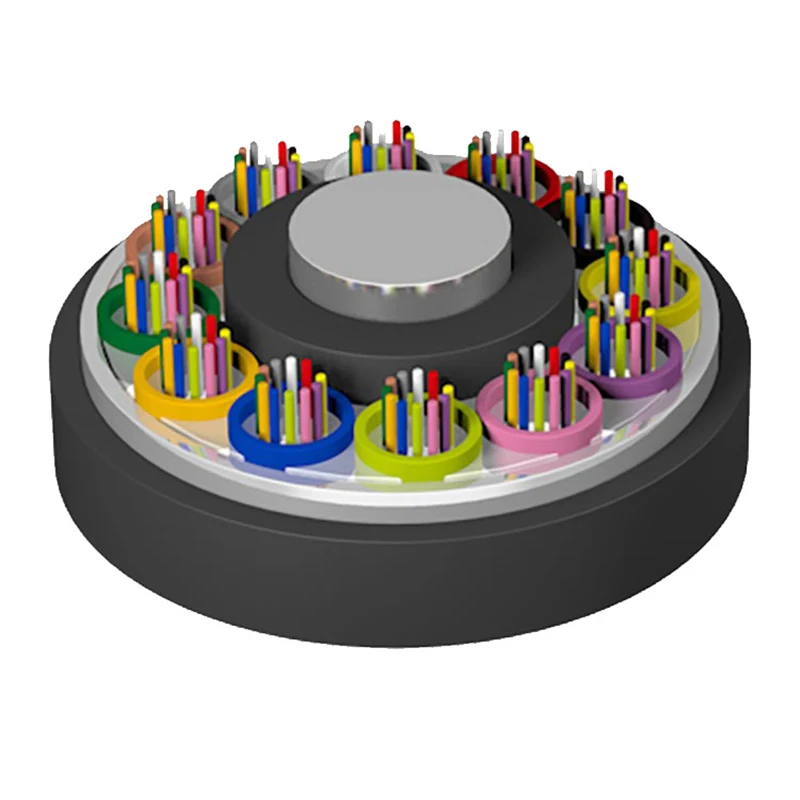

Struktuurtekening

1. Vesel

2. buisvullingverbinding

3. los buis

4. Sentrale sterkte -lid

5. Kabelvulverbinding

6. APL PSP

7. Pe skede

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tegniese parameters

Kabeltipe (Verhoog met 2 vesels)	Veseltelling	Buise	Vullers	Kabelgewig (ref) (kg/km)	Trekkrag Lang/korttermyn (N)	Verpletteringsweerstand Lang/korttermyn (N/100 mm)	Buigradius Staties/dinamies (mm)
Gyta/s-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Berging/bedryfstemperatuur: -40 ℃ -+70 ℃

Optiese eienskappe

Veseltipe	Verswakking （+20 ℃）				Bandwydte		Numeriese opening	Kabelafsnipgolflengte λcc
Veseltipe	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriese opening	Kabelafsnipgolflengte λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤ 1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 reeds	---
62.5/125μm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 reeds	---

Opmerking:

a. Agtervoegsel xn dui op veseltipe

b. Die kleurranglys van vesel en buis word in die kleuridentifikasietabel gespesifiseer

c. Die gestrande los buis wat nie-gewapende veseloptiese kabelkabel is

Toepassing: kanaal/lug

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
