Die los buis (en vulstou) word om die sentrale versterkingskern gedraai om 'n kompakte en sirkelvormige kabelkern te vorm, en die gapings in die kabelkern is gevul met waterblokkerende vullers. Nadat die plastiekbedekte aluminiumband (APL) in die lengte toegedraai is, word 'n poliëtileen-binne-omhulsel geëkstruder, en nadat die dubbelzijdige plastiekbedekte staalband (PSP) in die lengte toegedraai is, word 'n polyetileen buitenste skede om 'n kabel te vorm.
Goeie meganiese en temperatuurprestasie
Hoë sterkte los buis wat hidrolise -bestand is
Spesiale buisvulverbinding verseker 'n kritieke beskerming van vesel
Drukweerstand en buigsaamheid
Die volgende maatreëls word getref om te verseker dat die kabel waterdig is:
-Single vesel versterk plastiek as die sentrale sterkte -lid
-Loose buisvullingverbinding
-100% kabelkernvulling
-Apl Moisture Barrier
-PSP Verbeterende vogbestand
-Water-blokkerende materiaal
Gyfta53-kabel voldoen aan standaard YD/T 901 sowel as IEC 60794-1.

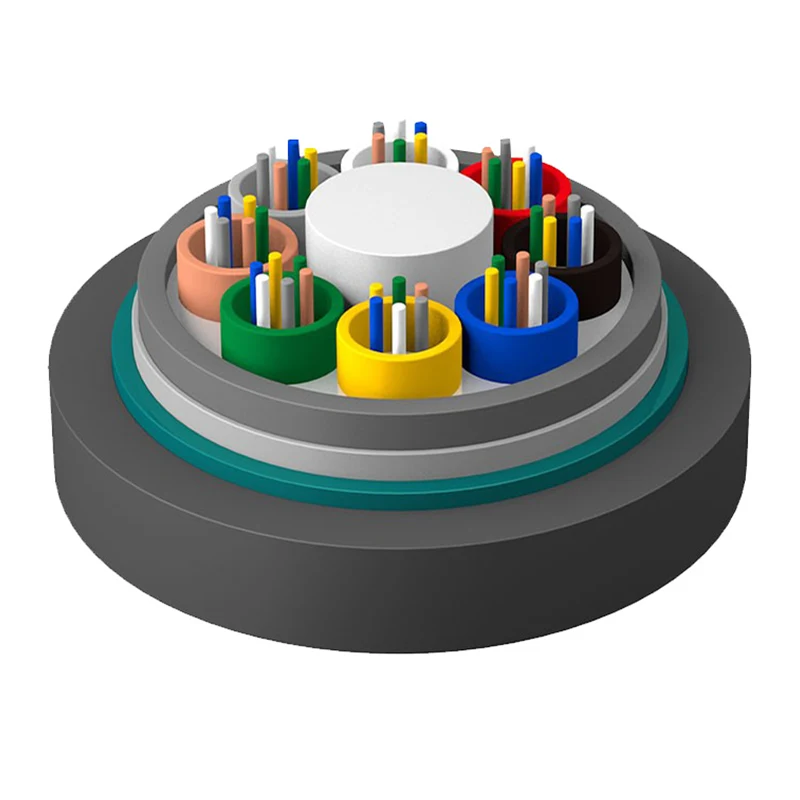

1. vesel
2.Tube vulling saamgestel
3. Loose buis
4. Kabablting vullingverbinding
5.apl
6.Pe innerlike skede
7. Water-blokkerende materiaal
8.pp
9.FRP Sterk lid
10.Pe Buitenskede
|
Kabeltipe (Verhoog met 2 vesels) |
Veseltelling |
Buise |
Vullers |
Kabelgewig (ref) (kg/km) |
Trekkrag Lang/korttermyn (N) |
Verpletteringsweerstand Lang/korttermyn (N/100 mm) |
Buigradius Staties/dinamies (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Berging/bedryfstemperatuur: -40 ℃ -+70 ℃
|
Veseltipe |
Verswakking （+20 ℃） |
Bandwydte |
Numeriese opening |
Kabelafsnipgolflengte λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22db/km |
--- |
--- |
--- |
≤ 1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0.23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 µm |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 reeds |
--- |
|
62.5/125μm |
≤3.5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 reeds |
--- |
Opmerking:
a. Agtervoegsel xn dui op veseltipe
b. Die kleurranglys van vesel en buis word in die kleuridentifikasietabel gespesifiseer
c. Die kabel moet nie langer as 6 maande in die buitelugomgewing stoor om die kabeldier se goeie toestand te hou nie
